9-2
Aufbau der Rexroth Inline-Klemmen
9.3
Stecker
Steckerbreite
Steckervarianten
Steckerkennzeichnung
Der Anschluss der Peripherie oder der Versorgungsspannungen ist vom
Elektroniksockel trennbar als Stecker ausgeführt.
Diese steckbare Verbindung bietet folgende Vorteile:
Vorteile
• Einfacher
Verdrahtung muss nicht gelöst werden.
• Je nach Anforderung können auf einem Elektroniksockel verschiedene
Stecker eingesetzt werden.
Unabhängig von der Breite des Elektroniksockels haben die Anschluss-
stecker eine Breite von zwei Klemmstellen. Dementsprechend müssen
sie auf einen Sockel mit 2er-Breite 1 Stecker, auf einen Sockel mit 4er-
Breite 2 Stecker und auf einen Sockel mit 8er-Breite 4 Stecker
aufstecken.
Es werden folgende Steckervarianten angeboten:

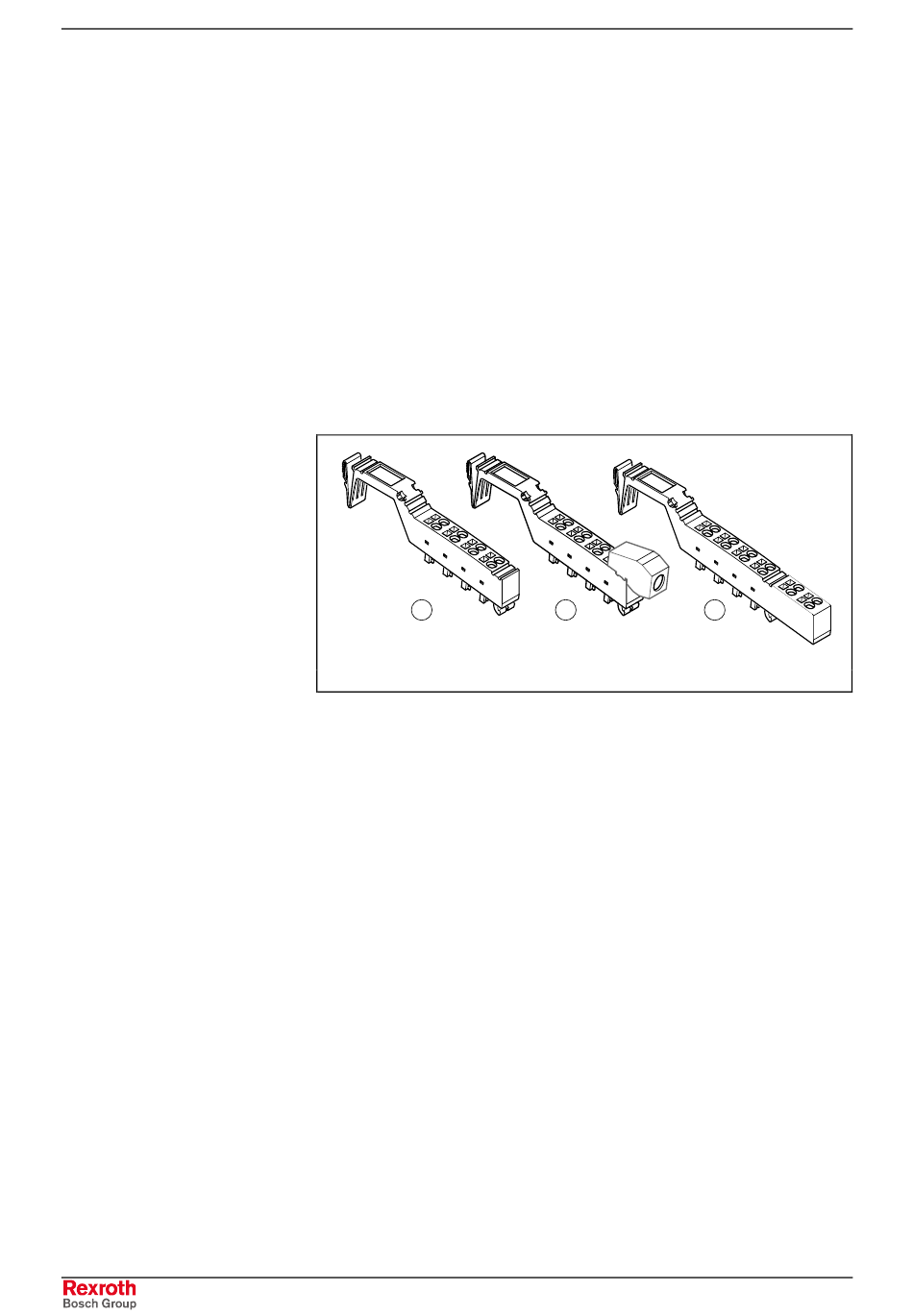

Abb. 9-2:
Steckervarianten von Rexroth Inline
Alle Stecker werden mit Farbbedruckung angeboten. Bei den Steckern
mit
Farbbedruckung
Funktionen farblich gekennzeichnet.
Folgende Farben kennzeichnen die Signale der Klemmpunkte:
1
Standardstecker
Der graue Standardstecker wird für den Anschluss von zwei
Signalen in 4-Leitertechnik verwendet (z. B. digitale Ein-/Aus-
gangssignale). Der schwarze Standardstecker wird für
Versorgungsklemmen
liegenden Kontakte sind intern gebrückt (siehe B1 in
Abb. 9-4). Für die Versorgungsklemme der IndraControl L20
ist der Stecker B2 zu verwenden, bei dem nur die FE-
Anschlüsse gebrückt sind.
2
Schirmstecker
Dieser graue Stecker wird für Signale verwendet, die über
geschirmte Leitungen angeschlossen werden (z. B. analoge
Ein-/Ausgangssignale). Der FE- bzw. Schirmungsanschluss
erfolgt nicht über Klemmpunkte, sondern über eine Schirm-
schelle.
Wechsel
der
Modulelektronik
1
2
sind
die
Klemmpunkte
verwendet.
IndraControl L20
im
Servicefall.
3
Steckervarianten.FH9
entsprechend
Seine
nebeneinander
DOK-CONTRL-IC*L20*****-PR02-DE-P
