IndraControl L20
1
Systemvorstellung
1.1
Kurzbeschreibung IndraControl L20
1.2
Ansicht
DOK-CONTRL-IC*L20*****-PR02-DE-P
Die Steuerung IndraControl L20 ist eine modulare und skalierbare
Steuerung. Sie verbindet die Vorzüge einer kompakten Kleinsteuerung
mit einem standardisierten E/A-System auf Klemmentechnologie. Als
Hardware-Plattform ist sie einsetzbar für SPS-Anwendungen. Sie bietet
Onboard-Schnittstellen
Kommunikationsschnittstellen wie Ethernet, PROFIBUS und RS232. Eine
Erweiterung
der
lokal
Rexroth Inline E/A-System durch einfaches Anreihen der Komponenten
möglich. Die kompletten Anwendungsprogramme inkl. Runtime werden
auf einem leicht zugänglichen, standardisierten Compact-Flash-Medium
gespeichert.
An der Front sind Bedienelemente und Schnittstellen angeordnet:
Im linken Teil befinden sich ein Display mit acht Zeichen und vier
Bedientasten, der Reset-Taster und eine Leuchtdiode, die RS232-
Schnittstelle sowie die Aufnahme für eine Compact Flash-Card. Im
mittleren Bereich sind weitere Schnittstellen angeordnet (Ethernet,
PROFIBUS DP). Der rechte Teil beinhaltet die Klemmen für jeweils acht
digitale
Ein-
und
Ausgänge
Spannungsversorgung.

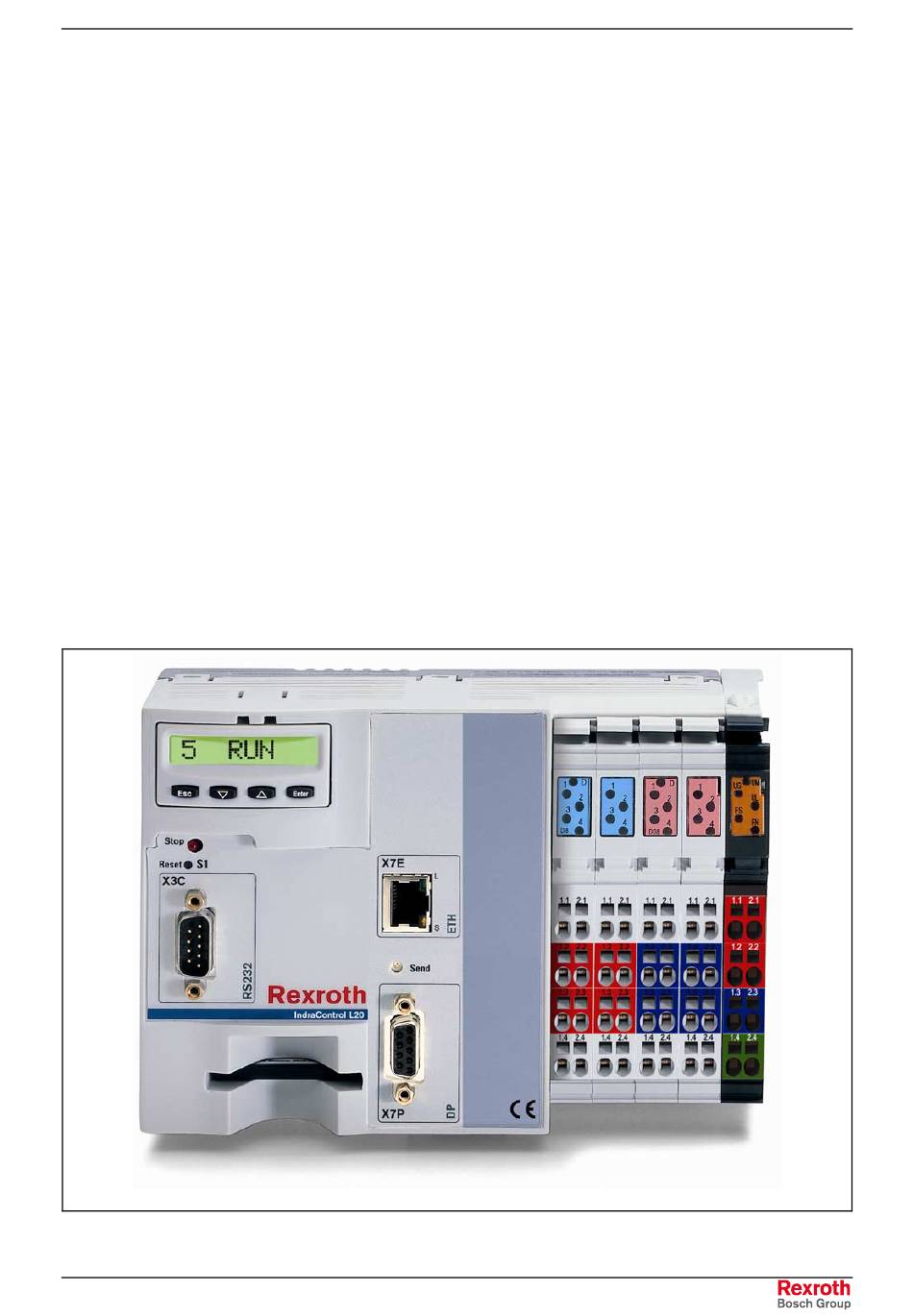

Abb. 1-1:
Ansicht einer typischen IndraControl L20
Systemvorstellung
wie
je
8
schnelle
verfügbaren
E/A-Einheiten
sowie
die
1-1
Ein-
und
Ausgänge,
ist
mit
dem
Anschlüsse
für
die
PST2376_20.tif
