8-6
Installation und Wartung
Gehen Sie zum Wechsel einer Sicherung in den folgenden Schritten vor.
Vergleichen Sie dazu die Darstellungen in Abb. 8-4:
• Klappen Sie den Sicherungshebel hoch (Abb. A).
• Stecken Sie einen Schraubendreher hinter einen Metallkontakt der
Sicherung (Abb. B).
• Hebeln Sie den Metallkontakt der Sicherung vorsichtig heraus
(Abb. C).
• Entnehmen Sie die Sicherung mit der Hand (Abb. D).
• Rasten Sie die neue Sicherung ein (Abb. E).
• Drücken Sie den Sicherungshebel wieder herunter, bis er einrastet
(Abb. F).

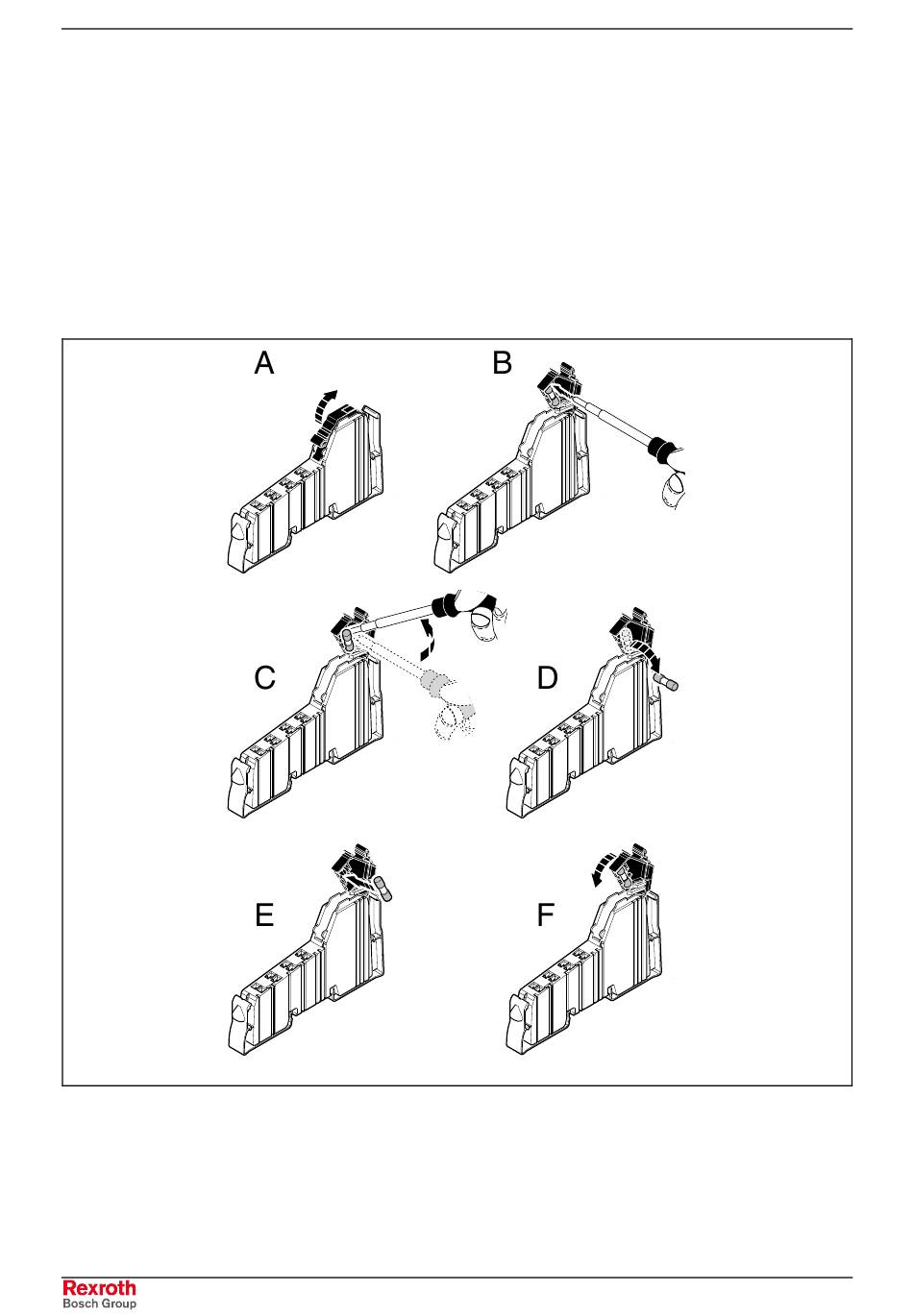

Abb. 8-4:
Sicherungswechsel
IndraControl L20
Sicherungswechsel.FH9
DOK-CONTRL-IC*L20*****-PR02-DE-P
