IndraControl L20
DOK-CONTRL-IC*L20*****-PR02-DE-P
Analoges Ausgabemodul R-IB IL AO ... anschließen
Hinweis:
• Schließen Sie die Schirmung über den Schirmanschluss-
Stecker an (siehe Seite 8-17, "Geschirmte Leitungen über
den Schirmstecker anschließen").
• Verbinden Sie die Schirmung möglichst großflächig mit
dem FE-Potenzial.
Hinweis: Entstehung von Erdschleifen!
⇒
Die Schirmung darf nur an einer Stelle direkt mit dem
Erdpotenzial verbunden werden.
• Bei Leitungslängen über 10 Meter sollte grundsätzlich eine
Entkopplung mittels RC-Glied (auf der Aktorseite) erfolgen.
Der Kondensator C sollte typischerweise den Wert von 1 nF
bis 15 nF haben. Der Widerstand R sollte einen Wert von
mindestens 10 MΩ besitzen.
L:
A
Modulseite
B
Aktorseite

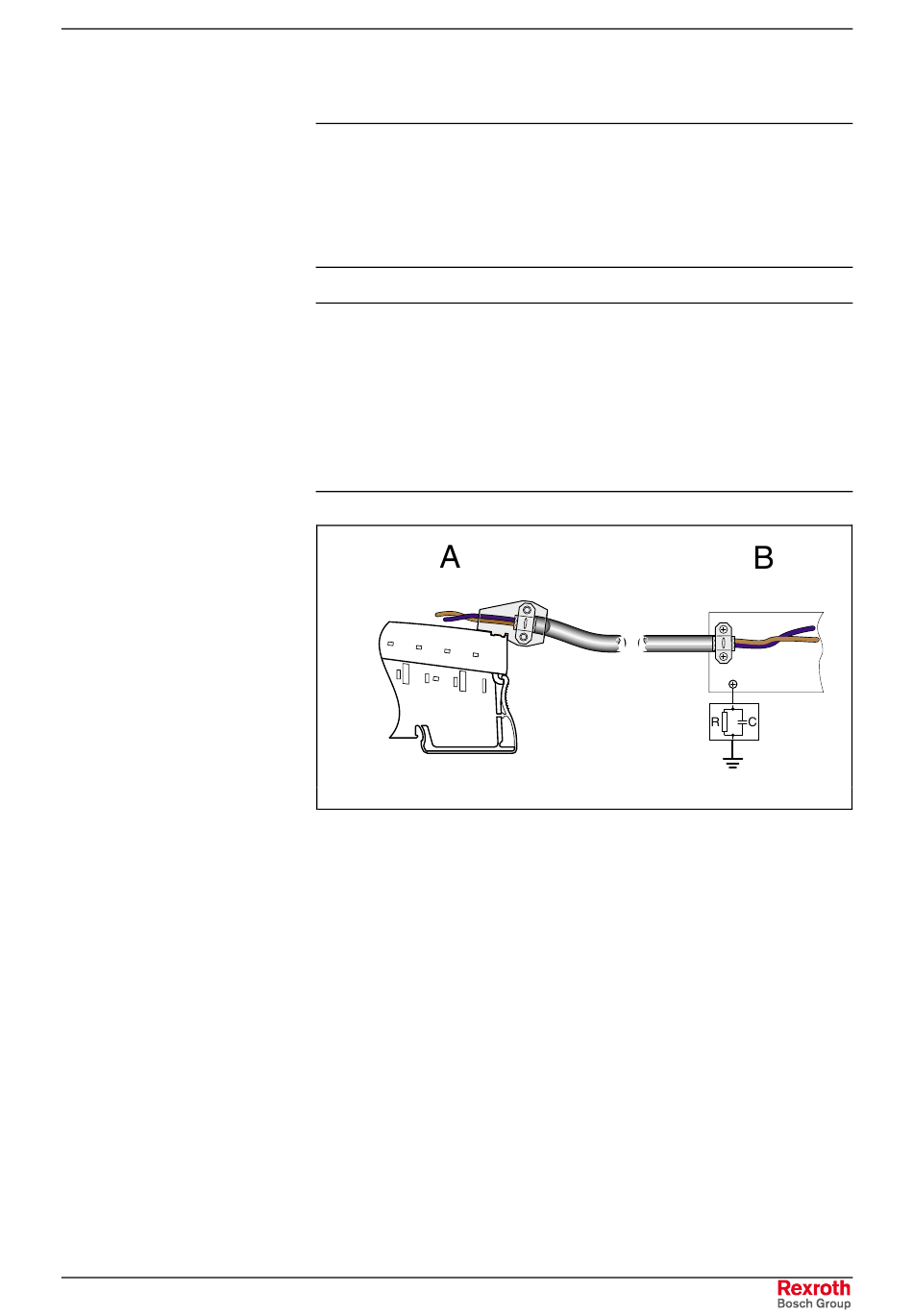

Abb. 8-11: Anschluss von Aktoren, bei Signalleitungen > 10 m
Installation und Wartung
Aktoranschluss.FH9
8-15
