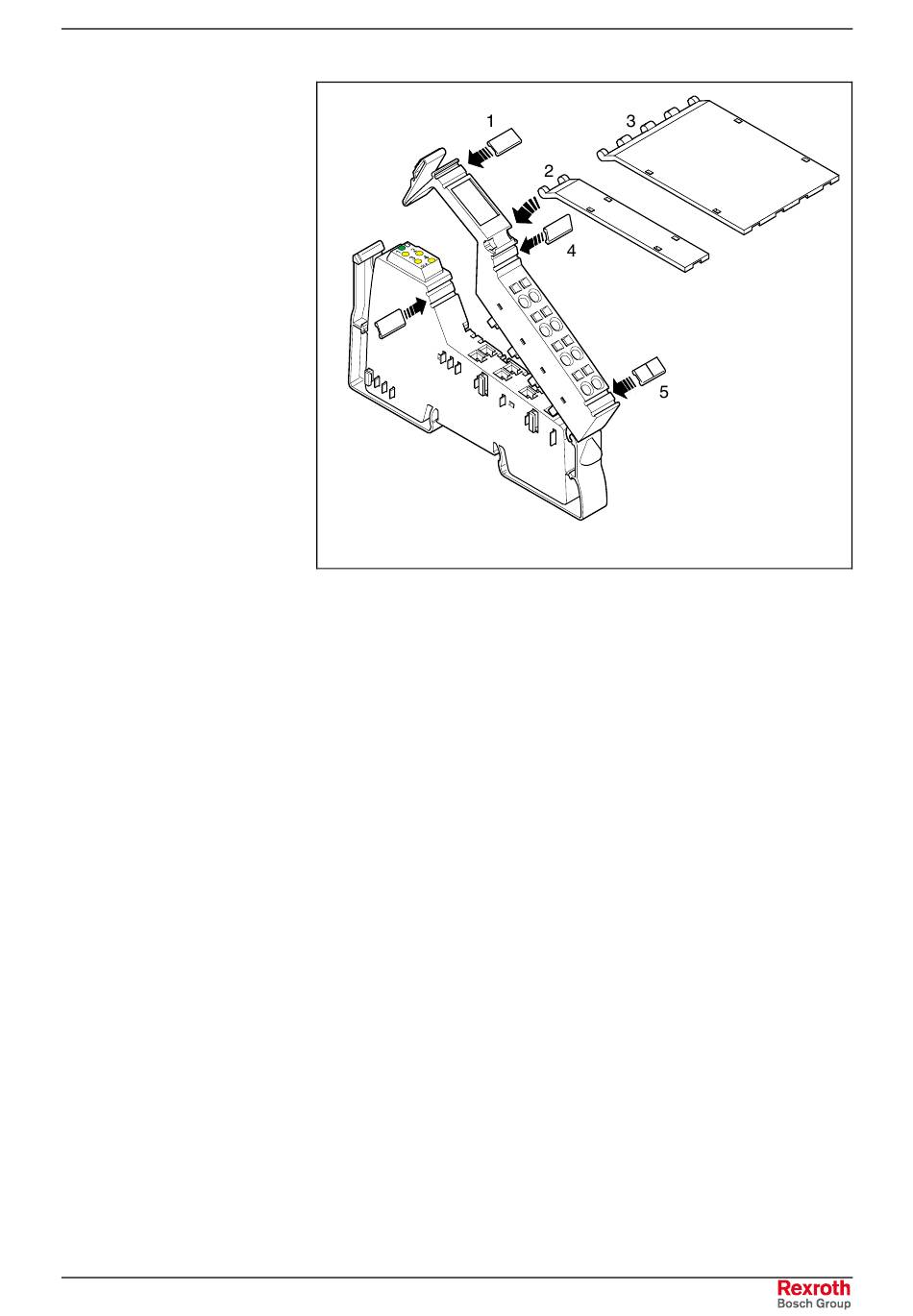

Abb. 9-9: Beschriftung von Modulen

Zur Beschriftung der Steckplätze und Klemmpunkte stehen verschiedene
Möglichkeiten zur Verfügung:
1 Sie können jeden Anschlussstecker individuell mit Zackband
beschriften.
2 / 3 Optional können Sie ein großes Beschriftungsfeld nutzen.
Dieses Beschriftungsfeld steht in zwei Breiten zur Verfügung,
entweder als Beschriftungsfeld über einen Stecker (2 in Abb. 9-9)
oder als Beschriftungsfeld über vier Stecker (3 in Abb. 9-9).
Darauf können Sie jeden Kanal individuell mit Fließtext
beschriften. Im oberen Steckerkopf ist für die Aufnahme dieses
Beschriftungsfeldes eine Nut eingelassen. Das Beschriftungsfeld
lässt sich hoch- und herunterklappen. In beiden Endstellungen
sorgt eine leichte Rastung dafür, dass sich das Beschriftungsfeld
in der Position hält.
4 / 5 Sie können jedes Signal mittels Zackband individuell beschriften.
Bei einem Doppelsignalstecker ist die obere Nut (4 in Abb. 9-9)
zur Beschriftung der Signale 1/2 vorgesehen, die untere Nut (5 in
Abb. 9-9) für die Signale 3/4.
6 Auf dem Elektroniksockel besteht die Möglichkeit, jeden
Steckplatz individuell mit Zackband zu beschriften. Diese
Beschriftung ist bei aufgesetztem Stecker verdeckt.
Sie können durch die Beschriftungen am Stecker und am Elektronik-
sockel Stecker und Steckplatz eindeutig zuordnen.
Aufbau der Rexroth Inline-Klemmen
