IndraControl L20
Digitale Ausgänge
DOK-CONTRL-IC*L20*****-PR02-DE-P
Kriterien für den Anschluss von 2-Draht-
Näherungsschaltern:
Ruhestrom
Spannungsabfall
Abb. 7-13: Daten der digitalen Eingänge
Über den Eingangsklemmen sind Leuchtdioden angeordnet, die den
jeweiligen Zustand der Eingänge anzeigen.
LEDs 1, 2, 3, 4 Bedeutung
Aus Entsprechender Eingang ist nicht gesetzt
Gelb Entsprechender Eingang ist gesetzt
Abb. 7-33: Status-LEDs der digitalen Eingänge
Eine weitere zweifarbige Leuchtdiode (mit D gekennzeichnet) leuchtet
grün, wenn die 24 V anstehen, sie schaltet auf rot bei Kurzschluss oder
bei Überlast.
Leuchtdiode D Bedeutung
Aus 24 V fehlen
Grün 24 V liegen an
Rot Kurzschluss oder Überlast
Abb. 7-14: Leuchtdiode D
Zwischen den digitalen Eingängen und den Klemmen für
Spannungsversorgung sind zwei Klemmreihen mit insgesamt 8 digitalen
Ausgängen angeordnet.
Steckplätze 3 und 4:

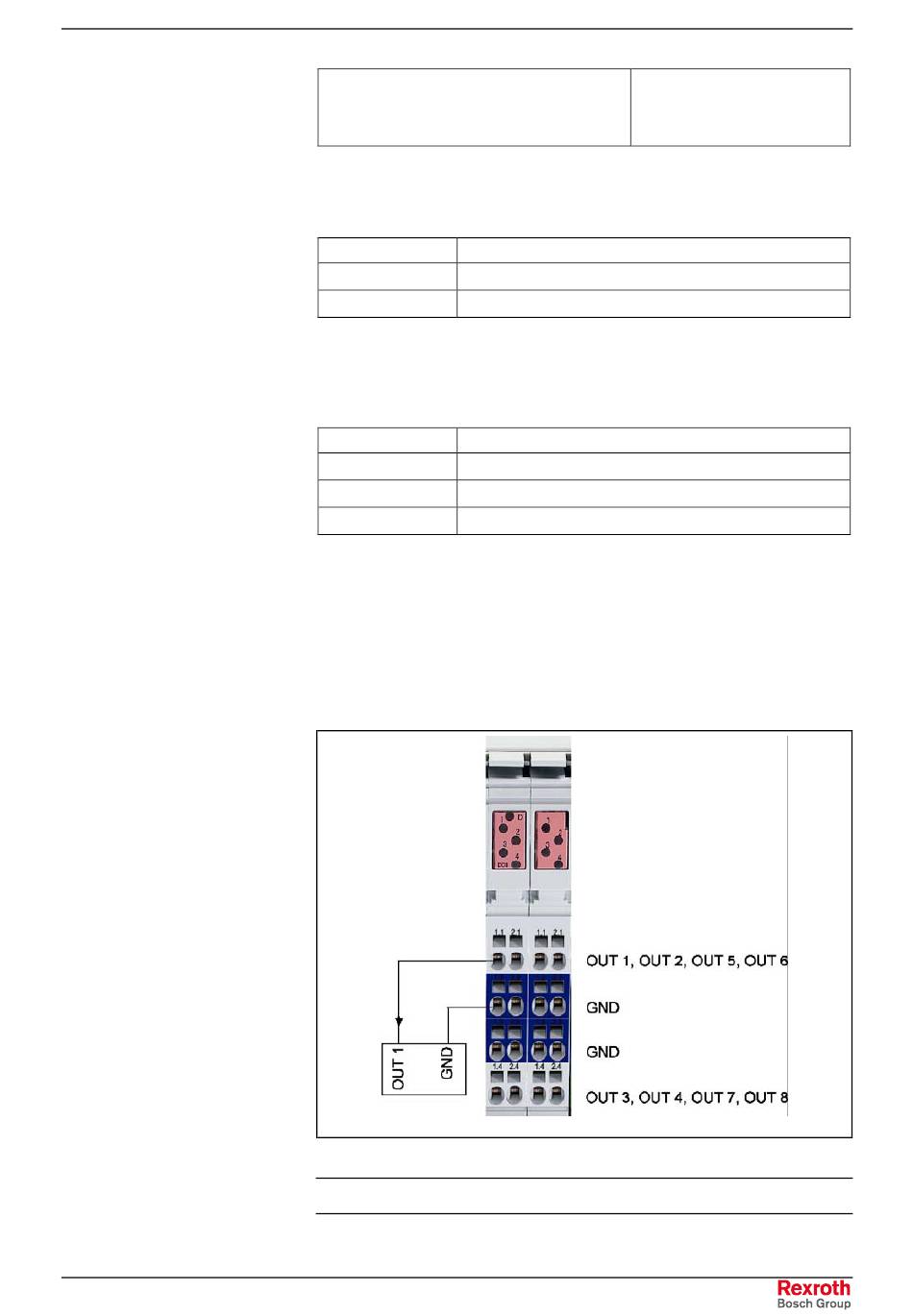

Abb. 7-15: Digitale Ausgänge
Hinweis: Achten Sie auf die farbliche Kennzeichnung der Stecker!
Anschlüsse und Schnittstellen
< 2,5 mA
< 6 V
