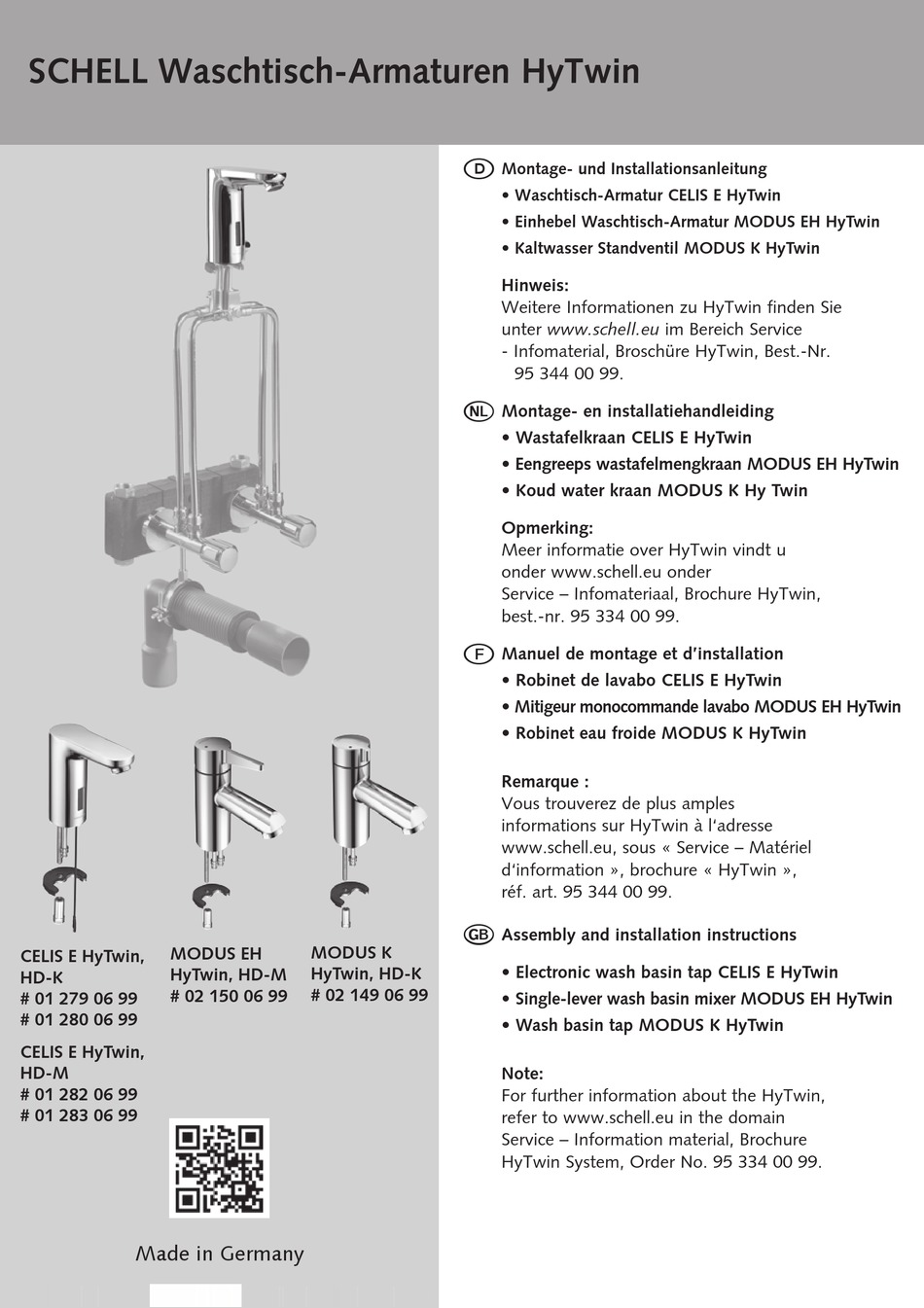

SCHELL Waschtisch-Armaturen HyTwin
MODUS EH
CELIS E HyTwin,
HyTwin, HD-M
HD-K
# 02 150 06 99
# 01 279 06 99
# 01 280 06 99
CELIS E HyTwin,
HD-M
# 01 282 06 99
# 01 283 06 99
Made in Germany
D
O
F
G
MODUS K
HyTwin, HD-K
# 02 149 06 99
Montage- und Installationsanleitung
• Waschtisch-Armatur CELIS E HyTwin
• Einhebel Waschtisch-Armatur MODUS EH HyTwin
• Kaltwasser Standventil MODUS K HyTwin
Hinweis:
Weitere Informationen zu HyTwin finden Sie
unter www.schell.eu im Bereich Service
- Infomaterial, Broschüre HyTwin, Best.-Nr.
95 344 00 99.
Montage- en installatiehandleiding
• Wastafelkraan CELIS E HyTwin
• Eengreeps wastafelmengkraan MODUS EH HyTwin
• Koud water kraan MODUS K Hy Twin
Opmerking:
Meer informatie over HyTwin vindt u
onder www.schell.eu onder
Service – Infomateriaal, Brochure HyTwin,
best.-nr. 95 334 00 99.
Manuel de montage et d'installation
• Robinet de lavabo CELIS E HyTwin
• Mitigeur monocommande lavabo MODUS EH HyTwin
• Robinet eau froide MODUS K HyTwin
Remarque :
Vous trouverez de plus amples
informations sur HyTwin à l'adresse
www.schell.eu, sous « Service – Matériel
d'information », brochure « HyTwin »,
réf. art. 95 344 00 99.
Assembly and installation instructions
• Electronic wash basin tap CELIS E HyTwin
• Single-lever wash basin mixer MODUS EH HyTwin
• Wash basin tap MODUS K HyTwin
Note:
For further information about the HyTwin,
refer to www.schell.eu in the domain
Service – Information material, Brochure
HyTwin System, Order No. 95 334 00 99.
