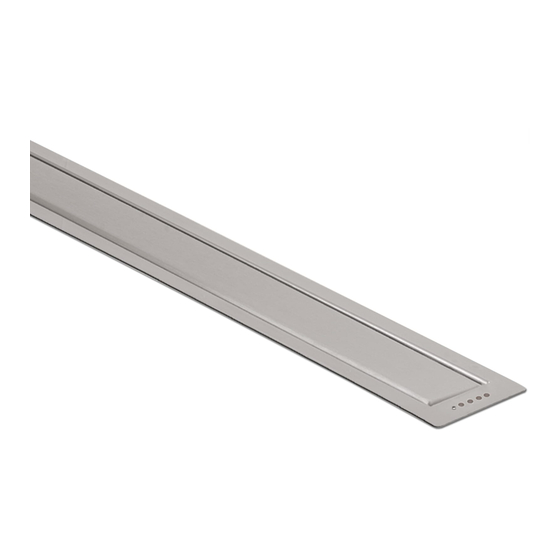

- Seite 1 Dunstabzugshauben Integra Premium Bedienungs- und Montageanleitung Für die Ausführungen: INIT 614 E (Breite: 60 cm) INIT 914 E (Breite: 90 cm) INIT 114.1 E (Breite: 120 cm) Lesen Sie vor Montage und Inbetriebnahme diese Bedienungs-und Montageanleitung. YT610.3411.04/ 2015.04...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Dunstabzugshaube ..................4 Technische Daten ......................5 Sicherheitshinweise ..................... 6 Bedienungsanleitung ..................6 Verwendete Hinweise ..................6 Kinder, besondere Personen ................7 Bestimmungsge mäße Verwendung..............7 Feuergefahr ....................... 8 Stromversorgung ....................8 Defektes Gerät ....................8 Auspacken und Montage .................. -
Seite 3: Ihr Silverline-Team
Lieber Kunde, Vielen Dank! wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube. Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht. Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten. -
Seite 4: Übersicht Dunstabzugshaube
Übersicht Dunstabzugshaube Abb. 1: Übersicht 1 Verschlussklappe 2 Abdeckrahmen 3 Bedienblende 4 Haubengehäuse 5 Motorbox 6 Netzstecker 7 Elektronik-Box 8 Fensterkippschalter-Box (nur für Abluftbetrieb) -
Seite 5: Technische Daten
Technische Daten Modellname: Integra Premium Netzanschluss: 220-240 V~50 Hz Motorleistung: 265 W Nennleistung: - 60 cm Variante 265 W - 90 cm Variante 265 W - 120 cm Variante 265 W Absicherung: 10 A Maße Verschlussklappe (BxT): - 60 cm Variante... -
Seite 6: Sicherheitshinweise
1 Sicherheitshinweise 1.1 Bedienungsanleitung Lesen Sie diese Bedienungsanleitung voll- ständig durch, bevor Sie mit der Dunstabzugs- haube arbeiten. Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben. Hinweise unbedingt beachten, um Verletzun- gen von Personen und Schäden am Gerät zu vermeiden. -
Seite 7: S Cherhe Tsh Nwe Se
1 S cherhe tsh nwe se 1.3 K nde r, besondere Personen Personen (e nschl eßl ch K nder), d e we gen ge st gen, phys schen oder motor schen Fäh gke ten n cht n der Lage s nd, das Gerät s cher zu benutzen (besondere Personen), dürfen das Gerät n cht ohne Aufs cht oder nur be Anwe sungen durch e ne verantwortl che... -
Seite 8: Feuergefahr
1 Sicherheitshinweise - Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen. - Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger Wartung). - Reparaturarbeiten durch nicht autorisiertes Personal ( Kundendienst). 1.5 Feuergefahr WARNUNG! Verbrennungsgefahr. -
Seite 9: Auspacken Und Montage
2 Auspacken und Montage 2.1 Auspacken Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Mate- rialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück 6.2 Entsorgung). 2.2 Montage und Elektroanschluss Bei der Montage und dem Elektroanschluss Sicherheitshinweise ( Sicherheitshinwei- se) beachten. -
Seite 10: Allgemeines Zur Montage
2 Auspacken und Montage 2.3.2 Allgemeines zur Montage Die Dunstabzugshaube wird in der Arbeits- platte hinter das Kochfeld eingesetzt. WARNUNG! Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/ oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versor- gungsleitungen informieren (z. -
Seite 11: Montageabbildungen
2 Auspacken und Montage 2.3.3 Montageabbildungen Abb. M1 Abb. M2a... - Seite 12 2 Auspacken und Montage Abb. M2b Abb. M3...
-
Seite 13: Gerätemaße
2 Auspacken und Montage 2.3.4 Gerätemaße... -
Seite 14: Vorbereitungen Zur Hauben Montage
2 Auspacken und Montage 2.3.5 Vorbereitungen zur Hauben- montage 1. Ausschnitt in der Arbeitsplatte Ausschnittschablone 1:1 liegt bei 2. Motorbox-Anschlussrichtung - Sie können die Abluft von allen Richtungen für Abluftkanal an die Haube anschließen (Abb.M3). Dazu können Sie nach dem Einbau des Hauben- gehäuses die Motorbox daran entsprechend anschrauben. -
Seite 15: Montage Der Dunstabzugs Haube
2 Auspacken und Montage 1. Ausschnitt in die Arbeitsplatte einbringen.Abstand 2.3.6 Montage der Dunstabzugs- zwischen hinteren Kochfeld-Rand und vorderen haube Hauben-Rand max. 20 mm (s.Abb. M1 und Seite 12). 2. Haubengehäuse montieren. Das Haubengehäuse in den Ausschnitt einschieben bis Sie den Einbaurahmen vorsichtig auf der Arbeitsplatte auflegen können (Abb. -
Seite 16: Haube Für Den Umluftbetrieb
2 Auspacken und Montage 2.3.7 Haube für den Umluftbetrieb Um diese Dunstabzugshaube im Umluftbe- trieb zu nutzen die Umluft-Box so einbauen, daß die abgesaugte Luft durch die Umluft-Box wieder in den Küchenbereich eingeblasen wird; z.B. durch die Sockelleiste des Küchen- möbels, o.ä. -
Seite 17: Bedienung Der Dunstabzugshaube
3 Bedienung Die Haube bedienen Sie ausschließlich mit der Fernbedienung. 3.1 Anleitung Haubenbedienung Die Haubenabdeckung wird durch Drücken für c a . 3 Sekunden geöffnet. Der Motor startet damit aber nicht. Das Öffnen der Haubenabdeckung kann durch einfaches Drücken von oder angehalten werden. - Seite 18 3 Bedienung Nachlaufautomatik (Motor stellt sich nach 15 Minuten ab) Einstellen der Nachlaufautomatik durch Drüc- ken für 3 Sekunden der Taste Die Motorlaufstufe kann durch Drücken von Taste oder verändert werden. Abstellen der Nachlaufautomatik durch Drüc- ken für 3 Sekunden der Taste 1. Den Motor abstellen: die Taste drücken.
-
Seite 19: Wartung
4 Wartung 4.1 Allgemeine Wartungshinweise ACHTUNG! Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleif- granulat oder spitze Gegenstände dürfen nicht verwendet werden. HINWEIS! Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion... -
Seite 20: Metallfettfilter Reinigen
Hinweis unten). Es entsteht ein Schutz- film der Fingerabdrücke reduziert und jede weitere Pflege erleichtert. HINWEIS! Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 ( 6.1). 4.3. Metallfettfilter reinigen ACHTUNG! Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs- und Reinigungshinweise befolgen. -
Seite 21: Metallfettfilter Entnehmen, Einsetzen Und Reinigen
4 Wartung 4.4 Metallfettfilter entnehmen, einsetzen und reinigen Verschlussklappe maximal öffnen (Abb. 6b). Die offene Klappe dann etwas weiter nach hinten drücken. So löst sich die Sicherheitsar- retierung und die Haube ist stromlos. Die beiden Edelstahl-Fettfilter liegen in dem Ansau- gbereich darunter und können einfach heraus- genommen werden. - Seite 22 4 Wartung HINWEIS! Abb. 6a Edelstahl-Fettfilter mit Rinne Die Filter beim Hantieren sicher festhalten, um Beschädigungen der Filter und der Koch- stelle zu vermeiden. Dazu: Spülwasser gut einweichen und mit weicher Bürste reinigen. Vorgang ggf. wiederholen. - mit heißem Wasser gut abspülen und trock- nen lassen.
-
Seite 23: Afp 711 Und Umluft-Box
4 Wartung ACHTUNG! wendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen. VORSICHT! Leistungsbeeinträchtigung bei Nichteinhaltung der Wartungsintervalle. Durch zu langen Ge- zusetzen, wodurch die Funktionsfähigkeit der Dunstabzughaube stark beeinträchtigt wird. Daher Wartungsintervalle einhalten. 4.5 Umluftbetrieb mit Umluft-Box Abb. -
Seite 24: Waschen
4 Wartung Einsatzzeit bei normalem Kochverhaltens ist te, dann muss es gewaschen, bzw. ausge- tauscht werden mit einem neuen Filter-Pad. Es kann per Hand oder in einem Geschirr- spüler bei einem Normalprogramm bis max. 55° C gewaschen werden. Das Pad allein im Geschirrspüler waschen, damit keine Essens- reste, o.ä. -
Seite 25: Wartungsintervalle
5 Störungen/Ursachen/Lösungen 4.7 Wartungsintervalle Zeit Arbeiten alle 1 - 2 Wochen oder bei Verfärbungen durch aufgenom- reinigen ( 4.4) menes Fett Flüssigkeit in Haubenkörper ca. alle 6 Monate Flüssigheiten ablassen 4.6) ca. alle 3 Monate, bei nach- AFP reinigen oder 711 waschen, bzw. -
Seite 26: Ersatzteile Und Entsorgung
6 Ersatzteile und Entsorgung 6.1 Ersatzteile Artikel-Nr. Beschreibung Bezugsquellen Metallfettfilter Fa. SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 41515 Grevenbroich Tel. +49 (0) 1805 75 66 80* (0,14 EUR/Min. aus dem deut- schen Festnetz, Mobil max. 0,42 EUR/Min. Stand März 2010... -
Seite 27: Garantie / Kundendienst
7 Garantie und Kundendienst 7.1 Garantiebedingungen Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes un- entgeltlich alle Mängel, die auf Produktions- oder Mate- rialfehler beruhen. -
Seite 28: Konformitätserklärung Im Sinne Der Emv-Richtlinie
