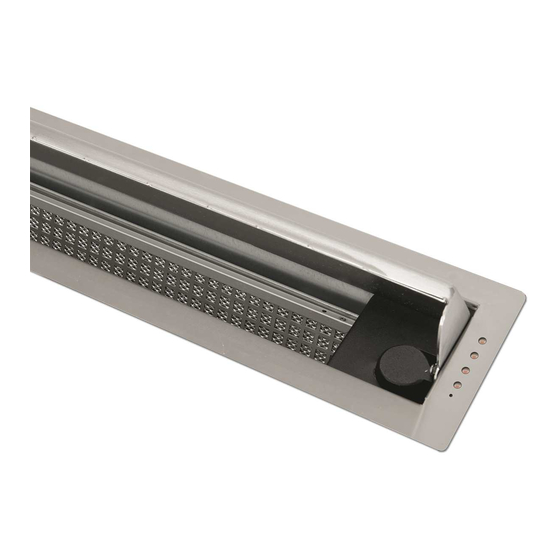

- Seite 1 Dunstabzugshauben Integra Bedienungs- und Montageanleitung Für die Ausführungen: INT 614 E (Breite: 60 cm) INT 914 E (Breite: 90 cm) Lesen Sie vor Montage und Inbetriebnahme diese Bedienungs-und Montageanleitung. YT610.3411.02/ 2013.08...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Dunstabzugshaube ..................4 Technische Daten ......................5 Sicherheitshinweise ..................... 6 Bedienungsanleitung ..................6 Verwendete Hinweise ..................6 Kinder, besondere Personen ................7 Bestimmungsge mäße Verwendung..............7 Feuergefahr ....................... 8 Stromversorgung ....................8 Defektes Gerät ....................8 Auspacken und Montage .................. -
Seite 3: Ihr Silverline-Team
Lieber Kunde, Vielen Dank! wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube. Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht. Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten. -
Seite 4: Übersicht Dunstabzugshaube
Übersicht Dunstabzugshaube Übersicht Dunstabzugshaube Abb. 1: Übersicht 1 Verschlussklappe 2 Abdeckrahmen 3 Bedienblende 4 Haubengehäuse 5 Netzstecker 6 Elektronik-Box 7 Fensterkippschalter-Box (nur für Abluftbetrieb) Verbindungskabel mit -Stecker zum Externen Motor Zwischenkabel zum Externen Motor... -
Seite 5: Technische Daten
Technische Daten Modellname: Integra Netzanschluss: 220-240 V~50 Hz Beleuchtung: Power-LED - 60 cm Variante - 90 cm Variante Motorleistung: Leistung entsprechend den Daten des gewählten Exter- nen Motors Nennleistung: - 60 cm Variante Beleuchtung + Motorleistung - 90 cm Variante des gewählten Externen... -
Seite 6: Sicherheitshinweise
1 Sicherheitshinweise 1.1 Bedienungsanleitung Lesen Sie diese Bedienungsanleitung voll- ständig durch, bevor Sie mit der Dunstabzugs- haube arbeiten. Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben. Hinweise unbedingt beachten, um Verletzun- gen von Personen und Schäden am Gerät zu vermeiden. -
Seite 7: Kinder, Besondere Personen
1 Sicherheitshinweise 1.3 Kinder, besondere Personen Personen (einschließlich Kinder), die we- gen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen. -
Seite 8: Sicherheitshinweise
1 Sicherheitshinweise - Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen. - Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger Wartung). - Reparaturarbeiten durch nicht autorisiertes Personal ( Kundendienst). 1.5 Feuergefahr WARNUNG! Verbrennungsgefahr. -
Seite 9: Auspacken Und Montage
2 Auspacken und Montage 2.1 Auspacken Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Mate- rialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück 6.2 Entsorgung). 2.2 Montage und Elektroanschluss Bei der Montage und dem Elektroanschluss Sicherheitshinweise ( Sicherheitshinwei- se) beachten. -
Seite 10: Allgemeines Zur Montage
2 Auspacken und Montage 2.3.2 Allgemeines zur Montage Die Dunstabzugshaube wird in der Arbeits- platte oberhalb des Kochfeldes eingesetzt. WARNUNG! Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/ oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versor- gungsleitungen informieren (z. -
Seite 11: Montageabbildungen
2 Auspacken und Montage 2.3.3 Montageabbildungen Abb. M1 Abb. M2... - Seite 12 2 Auspacken und Montage Abb. M3 Abb. M4...
-
Seite 13: Gerätemaße
2 Auspacken und Montage 2.3.4 Gerätemaße 554, 854 513, 813 475, 775 490, 780... -
Seite 14: Vorbereitungen Zur Hauben Montage
2 Auspacken und Montage 2.3.5 Vorbereitungen zur Hauben- montage 1. Ausschnitt in der Arbeitsplatte 2. Anschlussrichtung für Abluftka- - Sie können den Abluftkanal rund (Ø150 mm) nal rund oder Flachkanal von vorn oder hinten an das Haubengehäuse anschließen. Alternativ auch an den Haubengehäuse- Seiten unten rechts oder links mit Flachkanal (222 x 89 mm). -
Seite 15: Montage Der Dunstabzugs Haube
2 Auspacken und Montage 2.3.6 Montage der Dunstabzugs- 1. Ausschnitt in die Arbeitsplatte einbrin- haube gen. Abstand zwischen Kochfeld-Rand und Hauben-Rand max. 20 mm (s. Abb. M1 auf Seite 11). ACHTUNG! 2. Haubengehäuse montieren Defekte Dunstabzugshaube nicht Das Haubengehäuse in den Ausschnitt einbauen oder betreiben. -
Seite 16: Fensterkippschalter
2 Auspacken und Montage 2.3.7 Fensterkippschalter Vorbereiteter Anschluss für Auf der Elektronik-Box ist in einer kleinen einen Fensterkippschalter mit schwarzen Box eine Lüsterklemme mit ein- Kabelverbindung gesetzter Kabelbrücke installiert ( Abb. 4). Öffnen Sie die Box indem Sie den Deckel an den langen Seiten zusammendrücken abnehmen Die Kabelbrücke abschrauben und heraus-... -
Seite 17: Bedienung
3 Bedienung Die Haube bedienen Sie ausschließlich mit der Fernbedienung. 3.1 Anleitung Haubenbedienung Die Haubenabdeckung wird durch Drücken für c a . 3 Sekunden geöffnet. Der Motor startet damit aber nicht. Das Öffnen der Haubenabdeckung kann durch einfaches Drücken von oder angehalten werden. - Seite 18 für c a . 3 Sekunden g 3 Bedienung startet damit aber nicht. Das Öffnen der Haubenabde 3 Bedienung einfaches Drücken von Die Haube bedienen Sie ausschließlich mit werden. Durch Drücken von der Fernbedienung. Nachlaufautomatik Die Haube bedienen Sie a tung Haubenbedienung 3 Sekunden öffnet sich die H (Motor stellt sich nach 15 Minuten ab)
-
Seite 19: Wartung
4 Wartung 4.1 Allgemeine Wartungshinweise ACHTUNG! Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleif- granulat oder spitze Gegenstände dürfen nicht verwendet werden. HINWEIS! Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion... -
Seite 20: Metallfettfilter Reinigen
Hinweis unten). Es entsteht ein Schutz- film der Fingerabdrücke reduziert und jede weitere Pflege erleichtert. HINWEIS! Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 ( 6.1). 4.3 Metallfettfilter reinigen ACHTUNG! Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs- und Reinigungshinweise befolgen. -
Seite 21: Metallfettfilter Entnehmen, Einsetzen Und Reinigen
4 Wartung 4.4 Metallfettfilter entnehmen, Verschlussklappe maximal öffnen (Abb. 6b). Die offene Klappe dann etwas weiter nach einsetzen und reinigen hinten drücken. So löst sich die Sicherheits- arretierung und die Haube ist stromlos. Die beiden Edelstahl-Fettfilter liegen in dem An- saugbereich darunter und können einfach her- ausgenommen werden. - Seite 22 4 Wartung Abb. 6a Edelstahl-Fettfilter mit Rinne HINWEIS! Die Filter beim Hantieren sicher festhalten, um Beschädigungen der Filter und der Kochstelle zu vermeiden. Reinigung der Metallfettfilter Dazu: -Edelstahl-Fettfilter mit Rinne in heißem Spülwasser gut einweichen und mit weicher Bürste reinigen. Vorgang ggf. wiederholen. - mit heißem Wasser gut abspülen und trock- nenlassen.
-
Seite 23: Flüssigkeit Im Haubenkörper
4 Wartung ACHTUNG! Durch zu häufiges Reinigen oder bei Ver- wendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen. VORSICHT! Leistungsbeeinträchtigung bei Nichteinhaltung der Wartungsintervalle. Durch zu langen Ge- brauch können sich der Metallfettfilter und der Aktivkohlefilter mit Fett- und Schmutzpartikeln zusetzen, wodurch die Funktionsfähigkeit der... -
Seite 24: Wartungsintervalle
5 Störungen/Ursachen/Lösungen 4.6 Wartungsintervalle Zeit Arbeiten alle 1 - 2 Wochen oder bei Verfärbungen durch aufgenom- reinigen ( 4.4) menes Fett Flüssigkeit in Haubenkörper ca. alle 6 Monate Flüssigheiten ablassen 4.5) HINWEIS! Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder 5 Störungen/Ursachen/Lösungen durch Ihn beauftragte Servicetechniker durchzuführen. -
Seite 25: Ersatzteile Und Entsorgung
(0,14 EUR/Min. aus dem deutschen Festnetz, Mobil max. 0,42 EUR/ Min. Stand März 2010 PS 500 Edelstahl-Pflege-Spray siehe oben oder Fachhandel Fa. SILVERLINE Küchengeräte 6.2 Entsorgung Produkt unterliegt der WEEE-Direktive (2002/96/EC) innerhalb der Europäischen Union und den gesetzlichen Bestimmungen zur Entsorgung von elektronischen Geräten. -
Seite 26: Garantie / Kundendienst
7 Garantie und Kundendienst 7.1 Garantiebedingungen Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes un- entgeltlich alle Mängel, die auf Produktions- oder Mate- rialfehler beruhen. -
Seite 27: Konformitätserklärung Im Sinne Der Emv-Richtlinie
7.3 Konformitätserklärung im Sinne der EMV-Richtlinie Inverkehrbringer in die EU: SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 D-41515 Grevenbroich Tel.: +49 (0)2181-75668-0 Fax:+49 (0)2181-75668-11 E-Mail: info@silverline24.de Hersteller: SILVERLINE Edüstri A.Ş. Yilanli Ayazma Yolu Yesil Plaza No:15 Kat:10 Topkapi - Istanbul / Türkei...
