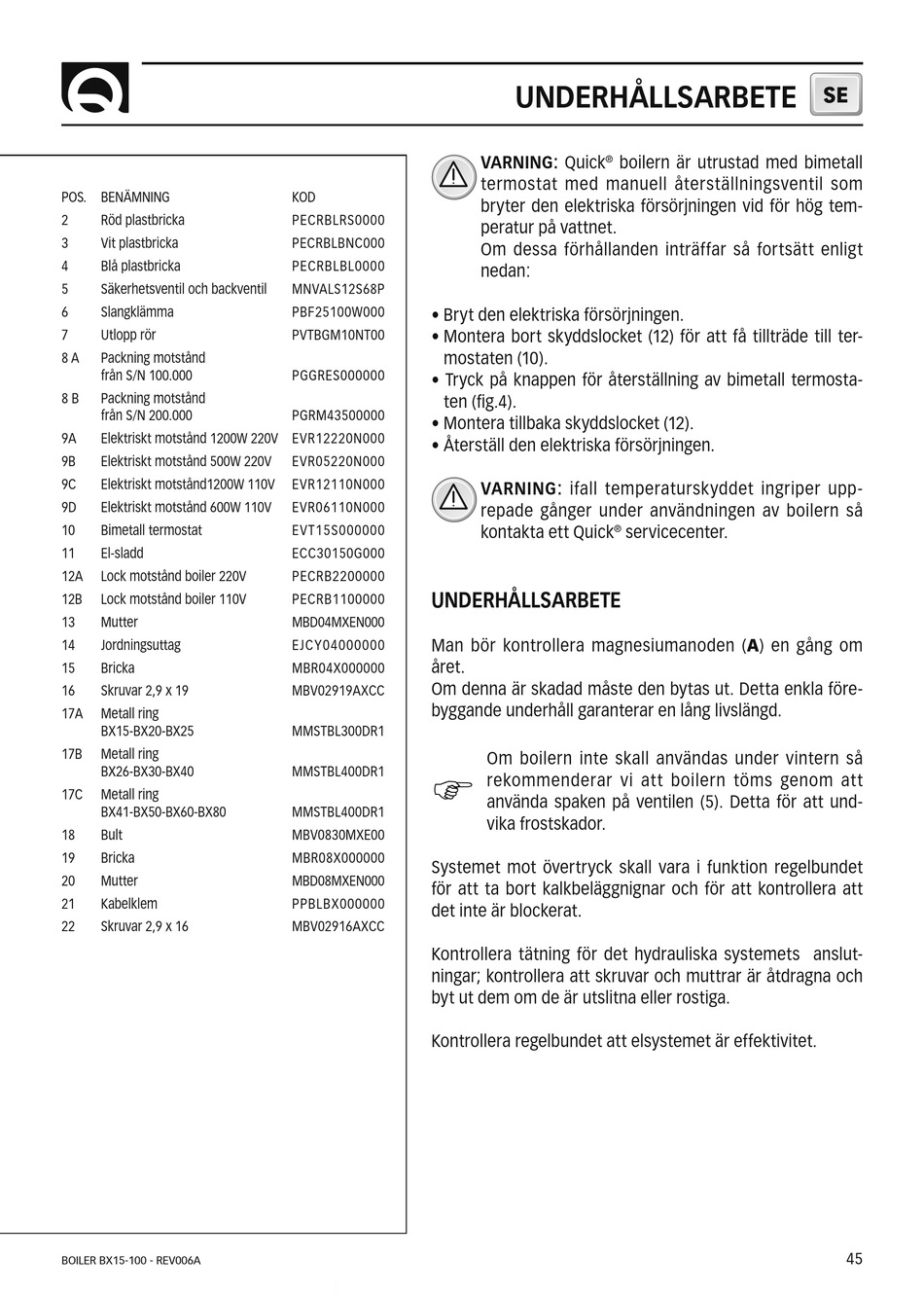

Quick BX 15 Benutzerhandbuch Seite 45

POS. BENÄMNING
2 Röd plastbricka
3 Vit plastbricka
4 Blå plastbricka
5 Säkerhetsventil och backventil
6 Slangklämma
7 Utlopp rör
8 A Packning motstånd
från S/N 100.000
8 B Packning motstånd
från S/N 200.000
9A Elektriskt motstånd 1200W 220V EVR12220N000
9B Elektriskt motstånd 500W 220V
9C Elektriskt motstånd1200W 110V
9D Elektriskt motstånd 600W 110V
10 Bimetall termostat
11 El-sladd
12A Lock motstånd boiler 220V
12B Lock motstånd boiler 110V
13 Mutter
14 Jordningsuttag
15 Bricka
16 Skruvar 2,9 x 19
17A Metall ring
BX15-BX20-BX25
17B Metall ring
BX26-BX30-BX40
17C Metall ring
BX41-BX50-BX60-BX80
18 Bult
19 Bricka
20 Mutter
21 Kabelklem
22 Skruvar 2,9 x 16
BOILER BX15-100 - REV006A
KOD
PECRBLRS0000
PECRBLBNC000
PECRBLBL0000
MNVALS12S68P
PBF25100W000
• Bryt den elektriska försörjningen.
PVTBGM10NT00 • Montera bort skyddslocket (12) för att få tillträde till ter-
mostaten (10).
PGGRES000000
• Tryck på knappen för återställning av bimetall termosta-
ten (fi g.4).
PGRM43500000
• Montera tillbaka skyddslocket (12).
• Återställ den elektriska försörjningen.
EVR05220N000
EVR12110N000
EVR06110N000
EVT15S000000
ECC30150G000
PECRB2200000
UNDERHÅLLSARBETE
PECRB1100000
MBD04MXEN000
Man bör kontrollera magnesiumanoden (A) en gång om
EJCY04000000
året.
MBR04X000000
Om denna är skadad måste den bytas ut. Detta enkla före-
MBV02919AXCC
byggande underhåll garanterar en lång livslängd.
MMSTBL300DR1
MMSTBL400DR1
F
MMSTBL400DR1
MBV0830MXE00
MBR08X000000
Systemet mot övertryck skall vara i funktion regelbundet
MBD08MXEN000
för att ta bort kalkbeläggnignar och för att kontrollera att
PPBLBX000000
det inte är blockerat.
MBV02916AXCC
Kontrollera tätning för det hydrauliska systemets anslut-
ningar; kontrollera att skruvar och muttrar är åtdragna och
byt ut dem om de är utslitna eller rostiga.
Kontrollera regelbundet att elsystemet är effektivitet.
UNDERHÅLLSARBETE
VARNING: Quick ® boilern är utrustad med bimetall
termostat med manuell återställningsventil som
bryter den elektriska försörjningen vid för hög tem-
peratur på vattnet.
Om dessa förhållanden inträffar så fortsätt enligt
nedan:
VARNING: ifall temperaturskyddet ingriper upp-
repade gånger under användningen av boilern så
kontakta ett Quick ® servicecenter.
Om boilern inte skall användas under vintern så
rekommenderar vi att boilern töms genom att
använda spaken på ventilen (5). Detta för att und-
vika frostskador.
SE
45
