6.

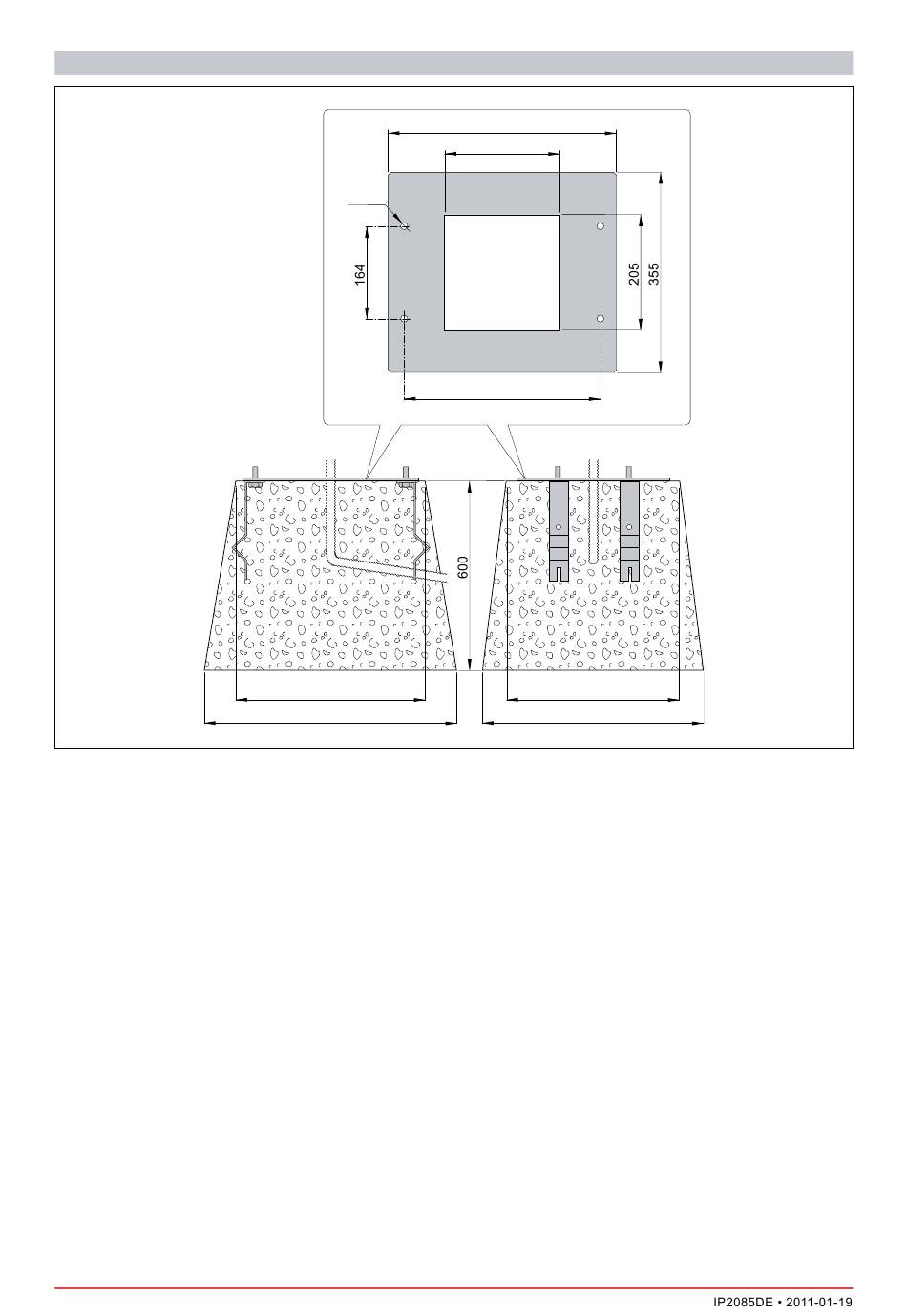

MECHANISCHE INSTALLATION

- Sollte am vorhandenen Bodenbelag keine robuste und stabile Befestigung des Schrankengehäuses möglich
sein, ist eine Betonplatte mit versenkten Fundamentankern und die Grundplatte QIK80Z vorzusehen, die
nivelliert und sauber sein muss.
- Die Kabelführungen durch die mittlere Öffnung der Platte verlegen.
ACHTUNG: Die Robustheit und Stabilität der Befestigung sicherstellen.
- Das Schrankengehäuse befestigen.
ANMERKUNG: Zum Öffnen des Gehäuses den Antrieb wie auf Seite 23 angegeben entriegeln und die 4
vorderen Schrauben lösen.
205
Ø12,5
600
800
9
405
348
550
700
