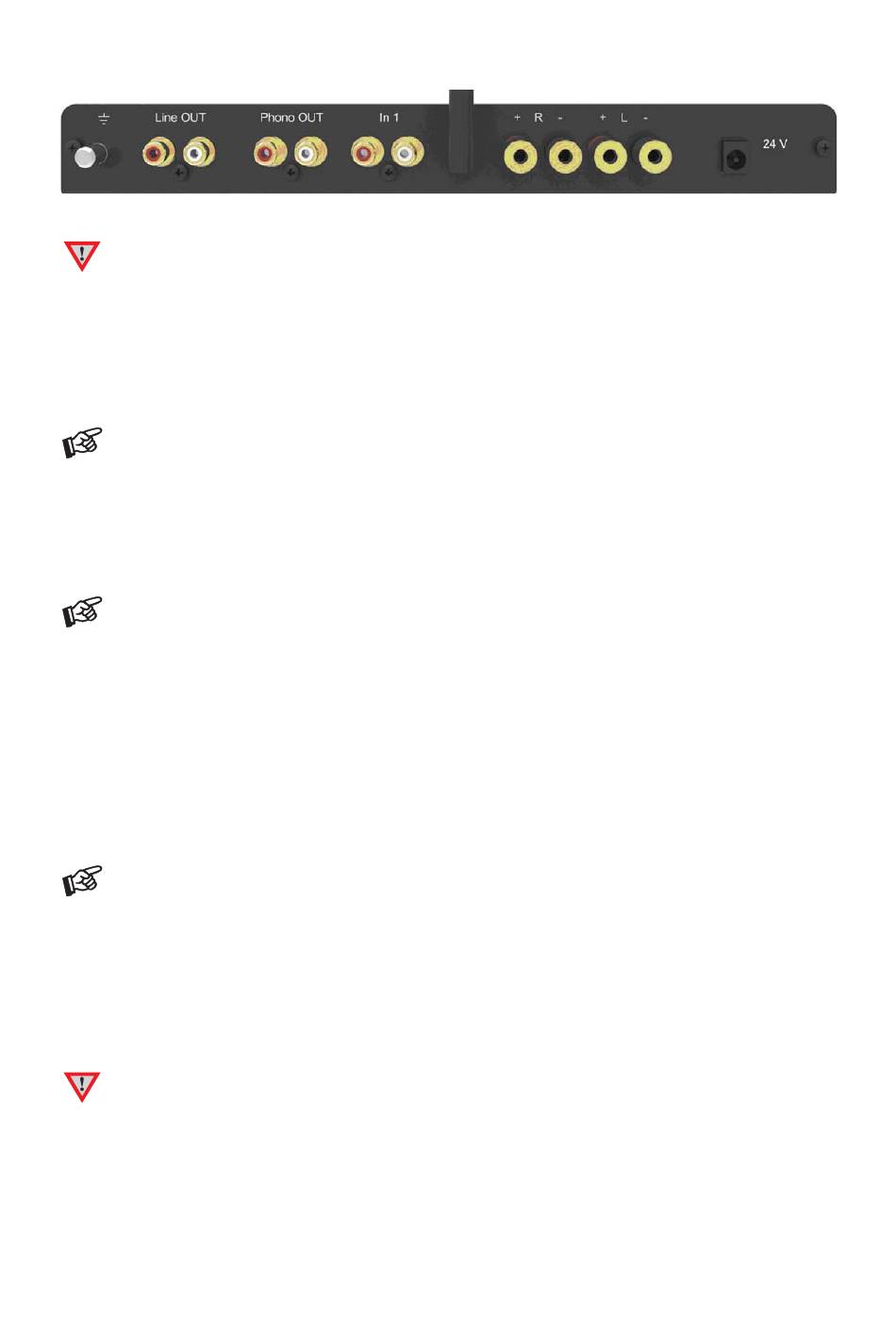

Anschlüsse
Nehmen Sie Anschlüsse und das Trennen von Anschlüssen nur bei vom Netz getrenntem Gerät vor.
Schließen Sie pro Kanal nur einen Lautsprecher mit einer Impedanz nicht unter 4 Ohm an.
Achten Sie auf korrekte Polung der Lautsprecherkabel an Verstärker und Lautsprecher, sowie auf die
korrekte Zuordnung der Kanäle. Rote Polklemmen führen das Signal (+), schwarze Polklemmen die
Signalmasse (–).
Hochpegelausgang
Am Hochpegelausgang Line OUT kann ein analoges Aufnahmegerät oder ein Head Box Kopfhörerverstärker
von Pro-Ject Audio angeschlossen werden.
Der Hochpegelausgang ist im Pegel nicht geregelt. Die Aufnahmepegel- oder Lautstärkeregelung
erfolgt im nachgeschalteten Gerät.
Phonoausgang
Am Ausgang Phono OUT kann, alternativ zum eingebauten Verstärker, ein externer Phono-Vorverstärker
angeschlossen werden.
Wird bei Verwenden eines externen Phono-Vorverstärkers ein Brummen über die Lautsprecher hörbar,
verbinden Sie die Masseklemme im Anschlussfeld der Juke Box E mit der Masseklemme des externen
Phono-Vorverstärkers.
Hochpegeleingang
Am Eingang In 1 werden Geräte wie z.B. CD-Spieler, Tuner oder TV-Gerät angeschlossen.
Lautsprecheranschlüsse
Die Polklemmen der Anschlüsse nehmen 4mm durchmessende Bananenstecker, Kabelschuhe oder – in den
Querbohrungen unter den Muttern – blanke Kabelenden auf.
Verwenden Sie zum Anschluss der Geräte und der Lautsprechern nur hochwertige Kabel, wie z.B. die
Geräteverbindungs- und Lautsprecherkabel aus der Connect it-Serie von Pro-Ject Audio Systems.
Kabel aus der Connect it-Serie finden Sie im Internet unter: www.audiotra.de/project.
Netzanschluss
Das Gerät wird mit dem beiliegenden Netzteil an das Stromnetz angeschlossen. Stecken Sie zu erst das
mitgelieferte Netzkabel in die entsprechende Buchse am Netzteil. Verbinden Sie dann den Stecker des
Versorgungskabels am Netzteil mit der Buchse 24V an der Rückseite des Geräts. Stellen Sie dann die
Verbindung zum Stromnetz her.
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.
