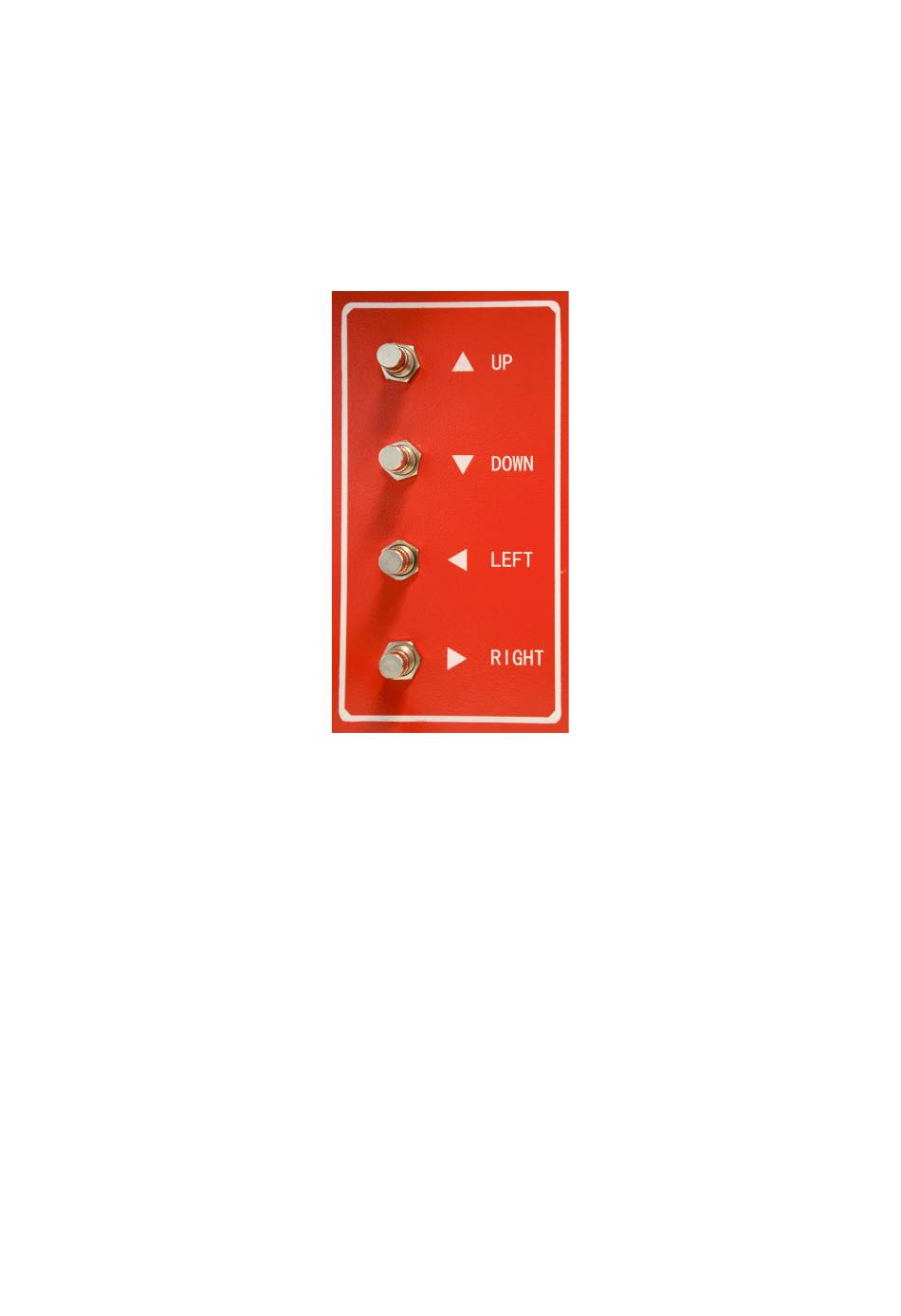

Drosselventile
Sie können die Geschwindigkeiten des Verfahrens der TPDS7 Transferpresse von links nach
rechts, sowie die Öffnungs­ und Senkgeschwindigkeit getrennt von einander einstellen. Dazu
drehen Sie die Stellschrauben der jeweils beschrifteten Drosselventile gegen den Uhrzeigersinn
(Geschwindigkeit erhöhen) oder im Uhrzeigersinn (Geschwindigkeit senken), bis die gewünschten
Werte erreicht sind. Danach kontern Sie die Schrauben mit den Rändelmuttern fest.
Bedienung
Anschluss Pneumatik
● Schließen Sie die TPDS7 mit dem mitgelieferten Pneumatik­Adapter an Ihrem
Druckluft­Kompressor an. Stecken Sie dazu den Schlauch des mitgelieferten Adapters in
den Pneufit­Anschluss an der Rückseite der TPDS7 Transferpresse. Das andere Ende des
Adapters wird mit dem Kompressor verbunden. Laden sie den Kompressor auf,
üblicherweise mit 6­8 bar, bis zu 10 bar sind möglich.
● Stellen Sie am Manometer der TPDS7 den gewünschten Pneumatik­Druck ein, indem Sie
am oberen Ende die Kappe kurz hochziehen und dann drehen. Nachdem der Druck
eingestellt ist, drücken Sie die Kappe wieder nach unten. Der eingestellte Druck sollte
niedriger sein als am Manometer des Kompressors. Üblicherweise wird ein Druck zwischen
3 und 6 bar verwendet.
Anschluss Strom
● Schließen Sie die Transferpresse mit dem mitgelieferten Anschlusskabel an einer 230V
Steckdose an, die über einen FI­Schutzschalter abgesichert ist.
