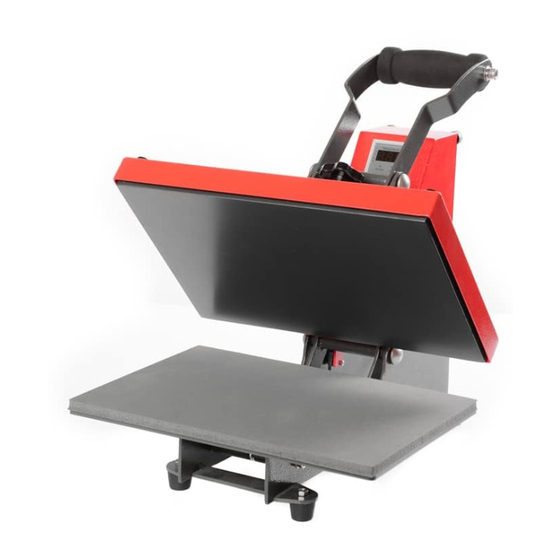

BEDIENUNGSANLEITUNG
für die Transferpresse
Secabo TC2
Herzlichen Glückwunsch zum Kauf Ihrer Secabo Transferpresse!
Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese
Bedienungsanleitung sorgfältig durch.
Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen
Genehmigung der Secabo GmbH. Änderungen und Irrtümer der technischen Daten und der
Produktmerkmale vorbehalten.
Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die
Benutzung dieses Produktes entstehen.
Version 1.0 (15.06.2015)
Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com
Werbung
Verwandte Anleitungen für Secabo TC2
Inhaltszusammenfassung für Secabo TC2
- Seite 1 BEDIENUNGSANLEITUNG für die Transferpresse Secabo TC2 Herzlichen Glückwunsch zum Kauf Ihrer Secabo Transferpresse! Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese Bedienungsanleitung sorgfältig durch. Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen Genehmigung der Secabo GmbH. Änderungen und Irrtümer der technischen Daten und der Produktmerkmale vorbehalten. Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die Benutzung dieses Produktes entstehen. Version 1.0 (15.06.2015) Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ...
-
Seite 2: Vorsichtsmaßnahmen
Kurzüberblick Secabo TC2 Transferpresse Mit der TC2 hält Secabo die passende Transferpresse für den Einstieg in die Textilveredelung und andere Transfertechniken bereit. Durch ihre kompakten Abmessungen eignet sich die TC2 auch als mobile Presse im Bereich Merchandising für Sport, Bands und andere Events. Am digitalen Controller der Secabo TC2 lassen sich Zeit und Temperatur des Transfers vorwählen. Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal. Der Anpressdruck wird über ein Handrad an der Oberseite der Heizplatte eingestellt. Der Pressvorgang wird gestartet, indem der Presshebel geschlossen wird. Der große Öffnungswinkel erlaubt komfortables Vorbereiten der Transferobjekte auf der Basisplatte. Die TC2 verfügt über eine Arbeitsfläche von 23cm x 33cm und eine Heizplatte mit einer Leistungsaufnahme von 1.000W. ● günstige Transferpresse für Einsteiger ● mobile Presse für den Einsatz vor Ort bei Events und Merchandising ● großer Öffnungswinkel ● digitaler Controller für Temperatur und Zeit ● hohe Heizleistung Vorsichtsmaßnahmen Lesen Sie diese Hinweise und Vorsichtsmaßnahmen bitte sorgfältig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen! ● Fassen Sie nie mit den Händen in die Transferpresse, wenn sie an die Stromversorgung angeschlossen ist, insbesondere nicht, wenn sie eingeschaltet und aufgeheizt ist Verbrennungsgefahr! ● Öffnen Sie niemals das Gehäuse und nehmen Sie selbst keine Änderungen am Gerät vor. ● Sollte nach ausdrücklicher Aufforderung des Secabo Kundendienstes die Öffnung der HeizplattenAbdeckung nötig sein, so wird empfohlen, dabei einen Atemschutz zu tragen und die darin befindliche Dämmwolle mit Handschuhen anzufassen. Die etwaige Entsorgung der Dämmwolle sollte nur in einem geschlossenen Beutel erfolgen. ● Achten Sie darauf, dass weder Flüssigkeiten noch Metallgegenstände ins Innere der Transferpresse gelangen. ... -
Seite 3: Gerätebeschreibung
Gerätebeschreibung a. Heizplatte b. Presshebel c. Digitaler Controller für Temperatur und Zeit d. Netzstecker und Netzschalter (ohne Abbildung) e. Basisplatte Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ... -
Seite 4: Bedienung
● Drücken Sie die S ET Taste im Feld T emperature , um die gewünschte Temperatur über die Pfeiltasten einzustellen. Bestätigen Sie den Wert über nochmaliges Drücken der S ET Tase. ● Drücken Sie die S ET Taste im Feld T ime , um die gewünschte Pressdauer über die Pfeiltasten einzustellen. Bestätigen Sie den Wert über nochmaliges Drücken der S ET Tase. ● Die Presse heizt nun auf die eingestellte Temperatur auf. ● Nun können Sie die ersten Transfers vornehmen. Die Zeituhr beginnt zu laufen, sobald die Presse mit dem Presshebel geschlossen wird. ● 3 Sekunden vor Ablauf der eingestellten Zeit ertönt ein Warnsignal. ● Nach Ablauf der Zeit, muss die Presse manuell geöffnet werden. ● Sie können den Anpressdruck regulieren, indem Sie den Hebelweg durch Drehen der großen Handschraube an der Oberseite der Presse vergrößern oder verkleinern. Durch Drehen im Uhrzeigersinn verringert sich der Anpressdruck und durch Drehen gegen den Uhrzeigersinn erhöht sich der Druck. ● Während des Pressvorgangs kann keine Einstellung am Controller verändert werden. Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ... -
Seite 5: Wartung Und Reinigung
150s 180s Tassen Sublimation auf 200°C hoch 120s 480s Fliesen (abhängig von der Dicke des Materials) Sublimation auf 200°C leichtmittel 25s Piuzzles Sublimation auf 200°C mittel 20s 40s Mousepads Sublimation auf 200°C mittelhoch 30s 50s Textilien Sublimation auf 200°C hoch 10s 50s Metallplatten (abhängig von der Dicke des Materials) Wichtiger Hinweis: Vor jeder Produktion sollten eigene Tests mit den jeweiligen Transfermaterialien und Trägermedien hergestellt werden. Die oben genannten Werte sowie Herstellerangaben sind jeweils nur Anhaltspunkte. Waschbeständigkeit und Verhalten beim Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ... -
Seite 6: Technische Daten
Transfer müssen jeweils in eigenen Tests ermittelt werden. Eine Garantie kann aus den empfohlenen Werten nicht abgeleitet werden. Es obliegt immer dem Anwender die unter seinen speziellen Bedingungen geltenden Einstellungen zu ermitteln und anzuwenden. Hinweis für Textilveredelungen: Nach dem Pressvorgang müssen die Textilien abkühlen, bevor etwaige Trägermedien vom Transfermaterial abgezogen werden können. Erst in kaltem Zustand hat der Heißkleber im Transfermaterial seine Haftkraft entwickelt. Sollte der Kleber in kaltem Zustand nicht haften, wurde evtl. zu kalt oder zu kurz gepresst. Technische Daten Transferpresse Secabo TC2 Typ manuelle Klapppresse Größe Arbeitsfläche 23cm x 33cm Max. Temperatur 255°C Max. Zeitvorwahl 999s Max. Arbeitsdruck 150g/cm² Druckeinstellung Höhenverstellung der Heizplatte mittels Handrad Stromversorgung 230V / 50Hz 60Hz, 1,0kW Umgebung + 5°C +35°C / 30% 70% Luftfeuchtigkeit Gewicht 19kg Abmessungen (B x H x T) 34cm x 40cm x 46cm Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ... - Seite 7 Konformitätserklärung Statement of Conformity Hiermit erklären wir in alleiniger Verantwortung, dass das unter „Technische Daten“ genannte Produkt mit den Bestimmungen der folgenden EGRichtlinien und Normen übereinstimmt: We herewith declare under sole responsibility that the under „technical data“ mentioned product meet the provisions of the following EC Directives and Harmonized Standards: EGRichtlinien / EC Directives: 2006/95/EG Niederspannungsrichtlinie 2006/95/EC Low Volatge Directive 98/37/EG Maschinenrichtlinie (2006/42/EG ab 29.12.2009) 98/37/EC Directive on machinery (from 20091229: 2006/42/EC) Norm / Standard: EN 602041:2006 Technische Dokumente bei / Technical documents at: Secabo GmbH, Hochstatt 68, 85283 Wolnzach, Germany Dipl. Ing. Fabian Franke Dipl. Ing.(FH) Bernhard Schmidt Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ...
