BEDIENUNGSANLEITUNG
für die Transferpresse

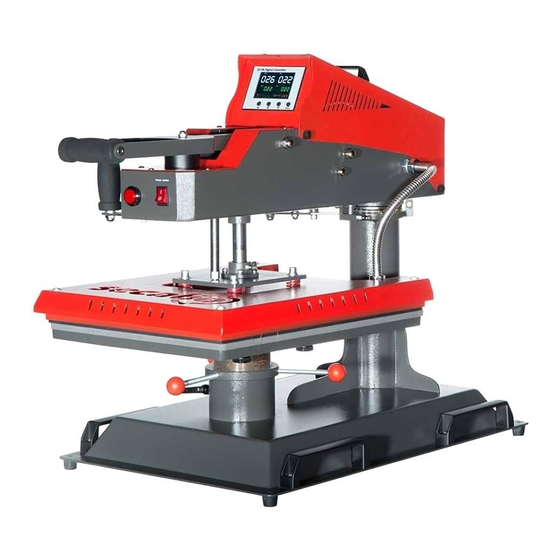

Secabo TS7
Herzlichen Glückwunsch zum Kauf Ihrer Secabo Transferpresse!
Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese
Bedienungsanleitung sorgfältig durch.
Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen
Genehmigung der Secabo GmbH. Änderungen und Irrtümer der technischen Daten und der
Produktmerkmale vorbehalten.
Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die
Benutzung dieses Produktes entstehen.
Version 1.2 (22.06.2016)
Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com
Werbung
Verwandte Anleitungen für Secabo TS7
Inhaltszusammenfassung für Secabo TS7
- Seite 1 BEDIENUNGSANLEITUNG für die Transferpresse Secabo TS7 Herzlichen Glückwunsch zum Kauf Ihrer Secabo Transferpresse! Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese Bedienungsanleitung sorgfältig durch. Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen Genehmigung der Secabo GmbH. Änderungen und Irrtümer der technischen Daten und der Produktmerkmale vorbehalten. Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die Benutzung dieses Produktes entstehen. Version 1.2 (22.06.2016) Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ...
-
Seite 2: Vorsichtsmaßnahmen
Kurzübersicht Secabo TS7 Swing Away Transferpresse Mit ihrem komfortablem automatischen Schwingmechanismus bietet die neue und optimierte Secabo TS7 Transferpresse einen besonders großen Arbeitsraum zum bequemen Ausrichten der Transferobjekte. Die großzügige Basisplatte mit den Maßen 40cm x 50cm ist im Hochformat angeordnet, was ein exaktes Positionieren der zu transferierenden Objekte noch leichter macht. Das automatische Öffnen und automatische Aufschwingen der TS7 Presse nach dem Transfervorgang ermöglichen ein komfortables und noch flexibleres Arbeiten. Die Secabo TS7 ist für alle bekannten Heißtransferverfahren geeignet und kann somit in nahezu allen Bereichen der Transfertechnik eingesetzt werden. Kurzübersicht Secabo TS7 Transferpresse ● großer Arbeitsraum (Basisplatte 40cm x 50cm) ● Basisplatte im Hochformat angeordnet ● digitaler Controller für Temperatur, Zeit und Zählung der Pressvorgänge ● neues Design ● Presse öffnet automatisch und ● schwingt automatisch auf ● einfach einstellbarer Anpressdruck Vorsichtsmaßnahmen Lesen Sie diese Hinweise und Vorsichtsmaßnahmen bitte sorgfältig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen! ● Fassen Sie nie mit den Händen in die Transferpresse, wenn sie an die Stromversorgung angeschlossen ist, insbesondere nicht, wenn sie eingeschaltet und aufgeheizt ist Verbrennungsgefahr! ● Öffnen Sie niemals das Gehäuse und nehmen Sie selbst keine Änderungen am Gerät vor. ● Sollte nach ausdrücklicher Aufforderung des Secabo Kundendienstes die Öffnung der HeizplattenAbdeckung nötig sein, so wird empfohlen, dabei einen Atemschutz zu tragen und die darin befindliche Dämmwolle mit Handschuhen anzufassen. Die etwaige Entsorgung der Dämmwolle sollte nur in einem geschlossenen Beutel erfolgen. ... -
Seite 3: Gerätebeschreibung
Sollten Sie eine oder mehrere der obigen Sicherheitsvorschriften nicht erfüllen können, oder falls Sie sich nicht sicher sind, ob sie alle Punkte erfüllen, wenden Sie sich bitte an unseren technischen Support. Lieferumfang Bitte überprüfen Sie gleich zu Beginn, ob die folgenden Dinge vollständig geliefert wurden: Artikel Menge TS7 Transferpresse 1 Bedienungsanleitung 1 Gerätebeschreibung a. Kippschalter und VorpressKnopf b. Presshebel mit Magnetschalter und Elektromagnet c. Zeit und Temperaturcontroller d. Heizplatte e. Basisplatte Schnellwechselsystem optional erhältlich (o. Abb.) Höhenverstellung Basisplatte Controller Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ... -
Seite 4: Bedienung
Steckdose an. ● Mit dem roten Kippschalter schalten Sie die Presse ein. ● Nach einem kurzen Selbsttest erscheinen Striche im Display. ● Drücken Sie die OK Taste. ● Nun können Sie mit den Pfeiltasten zwischen °C und °F wählen. Bestätigen Sie die Wahl mit OK. ● Wählen Sie nun die gewünschte Temperatur über die Pfeiltasten und bestätigen Sie ebenfalls mit OK. ● Als nächstes stellen Sie über die Pfeiltasten die gewünschte Pressdauer in Sekunden ein und bestätigen wieder mit OK. ● Die Presse heizt nun auf die eingestellte Temperatur auf. ● Nun können Sie die ersten Transfers vornehmen. Die Zeituhr beginnt zu laufen, sobald die Presse mit dem Presshebel geschlossen wird. ● 3 Sekunden vor Ablauf der eingestellten Zeit ertönt ein Warnsignal, danach öffnet die Presse automatisch. ● Während des Pressvorgangs kann keine Einstellung am Controller verändert werden. ● Mit jedem abgeschlossenen Pressvorgang erhöht sich die Zähleranzeige um eins, wenn die angegebene Zeit vollständig abgelaufen ist. ● Das Zurücksetzen des Zählers geschieht durch ca. 5 Sekunden langes drücken von RESET. ● Sie können den Anpressdruck regulieren, indem Sie die Basisplatte über das große Einstellrad noch oben oder unten schrauben. Um die Höhe der Platte verstellen zu können, muss die Aretierung durch den schwarzen Schnellspannhebel links zunächst gelöst und danach wieder gesichert werden. Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ... -
Seite 5: Wartung Und Reinigung
● Die TS7 Transferpresse schwingt nach dem Öffnen automatisch auf, sofern dies nicht durch den Hebel links hinten am ControllerGehäuse blockiert wird. Hinweis: Bitte beachten Sie, dass es eine gewisse Zeit dauert, bis die Presse nach dem Ausschalten wieder ausgekühlt ist. Wartung und Reinigung Alle Wartungsarbeiten sollen unbedingt in ausgeschaltetem und abgekühltem Zustand der Presse durchgeführt werden. Der Stecker muss vorher aus der Steckdose gezogen werden. Führen Sie Wartungsarbeiten nur nach Rücksprache mit unserem technischen Support durch. Die Presse sollte regelmäßig mit einem weichen Tuch und einem milden Haushaltsreiniger von Kleberückständen etc. gereinigt werden. Keine Scheuerschwämme, Lösemittel oder Benzin verwenden! Etwaige Rückstände im Öl und Wasserabscheider müssen über die untere Ventilschraube abgelassen und entsorgt werden. Empfohlene Zeiten und Temperaturen Diese Werte gelten nur als Richtwerte, können von Material zu Material variieren und sind unbedingt vor dem Pressen zu überprüfen. Material Temperatur Druck Zeit Flockfolie 170°C 185°C leicht mittel 25s Flexfolie 160°C 185°C mittel hoch 25s Sublimationsflex 180°C 195°C mittel hoch 10s 35s Sublimation auf 200°C mittel hoch 150s 180s Keramiktassen ... -
Seite 6: Technische Daten
Anwender, die unter seinen speziellen Bedingungen geltenden Einstellungen zu ermitteln und anzuwenden. Hinweis für Textilveredelungen: N ach dem Pressvorgang müssen die Textilien abkühlen, bevor etwaige Trägermedien vom Transfermaterial abgezogen werden können. Erst in kaltem Zustand hat der Heißkleber im Transfermaterial seine Haftkraft entwickelt. Sollte der Kleber in kaltem Zustand nicht haften, wurde evtl. zu kalt oder zu kurz gepresst. Technische Daten Transferpresse TS7 Größe Arbeitsfläche 40cm x 50cm im Hochformat Max. Temperatur 225°C Max. Zeitvorwahl 999s Max. Anpressdruck 170g/cm² Druckeinstellung Höhenverstellung der Basisplatte Stromversorgung Wechselspannung 230V / 50Hz 60Hz, 1,8kW Umgebung +5°C +35°C / 30% 70% Luftfeuchtigkeit Gewicht 90kg Abmessungen (B x H x T) 64cm x 570cm x 58cm Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ... - Seite 7 Konformitätserklärung Statement of Conformity Hiermit erklären wir in alleiniger Verantwortung, dass das unter „Technische Daten“ genannte Produkt mit den Bestimmungen der folgenden EGRichtlinien und Normen übereinstimmt: We herewith declare under sole responsibility that the under „technical data“ mentioned product meet the provisions of the following EC Directives and Harmonized Standards: ● EGRichtlinien / EC Directives: ● 2006/95/EG Niederspannungsrichtlinie / 2006/95/EC Low Voltage Directive ● 98/37/EG Maschinenrichtlinie (2006/42/EG ab 29.12.2009) / 98/37/EC Directive on machinery (from 20091229: 2006/42/EC) ● Norm / Standard: EN 602041:2006 Technische Dokumente bei / Technical documents at: Secabo GmbH, Hochstatt 68, 85283 Wolnzach, Germany Dipl. Ing. Fabian Franke Dipl. Ing.(FH) Bernhard Schmidt Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ...
