BEDIENUNGSANLEITUNG
für die modularen Transferpressen

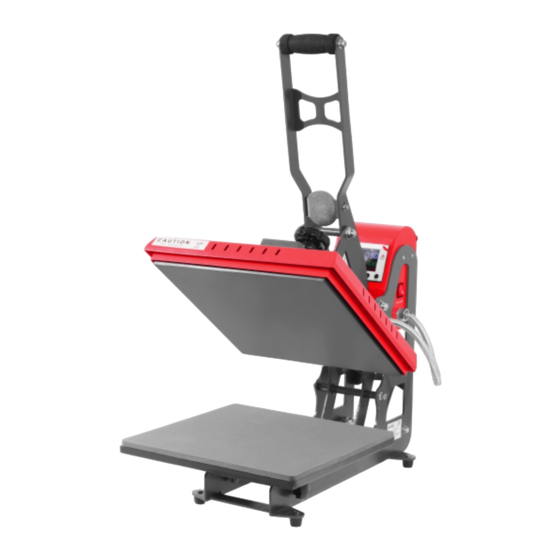

Secabo TC5 und TC7
Herzlichen Glückwunsch zum Kauf Ihrer Secabo Transferpresse!
Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese
Bedienungsanleitung sorgfältig durch.
Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen
Genehmigung der Secabo GmbH. Änderungen und Irrtümer der technischen Daten und der
Produktmerkmale vorbehalten.
Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die
Benutzung dieses Produktes entstehen.
Version 1.0 (27.07.2015)
Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Secabo TC5
Inhaltszusammenfassung für Secabo TC5
- Seite 1 BEDIENUNGSANLEITUNG für die modularen Transferpressen Secabo TC5 und TC7 Herzlichen Glückwunsch zum Kauf Ihrer Secabo Transferpresse! Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese Bedienungsanleitung sorgfältig durch. Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen Genehmigung der Secabo GmbH. Änderungen und Irrtümer der technischen Daten und der Produktmerkmale vorbehalten. Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die Benutzung dieses Produktes entstehen. Version 1.0 (27.07.2015) Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ...
-
Seite 2: Vorsichtsmaßnahmen
Kurzüberblick Secabo TC5 und TC7, modulare Transferpressen ● Pressen öffnen automatisch ● Digitaler Controller für Temperatur, Zeit und Zählung der Pressvorgänge ● Modularer Aufbau, Komponenten können einfach getauscht werden ● Einfach einstellbarer Anpressdruck ● Zusätzliches Schutzblech über der Heizplatte ● Für alle gängigen Transferverfahren geeignet Vorsichtsmaßnahmen Lesen Sie diese Hinweise und Vorsichtsmaßnahmen bitte sorgfältig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen! ● Fassen Sie nie mit den Händen in die Transferpresse, wenn sie an die Stromversorgung angeschlossen ist, insbesondere nicht, wenn sie eingeschaltet und aufgeheizt ist Verbrennungsgefahr! ● Öffnen Sie niemals das Gehäuse und nehmen Sie selbst keine Änderungen am Gerät vor. ● Sollte nach ausdrücklicher Aufforderung des Secabo Kundendienstes die Öffnung der HeizplattenAbdeckung nötig sein, so wird empfohlen, dabei einen Atemschutz zu tragen und die darin befindliche Dämmwolle mit Handschuhen anzufassen. Die etwaige Entsorgung der Dämmwolle sollte nur in einem geschlossenen Beutel erfolgen. ● Achten Sie darauf, dass weder Flüssigkeiten noch Metallgegenstände ins Innere der Transferpresse gelangen. ● Stellen Sie sicher, dass die verwendete Steckdose geerdet ist. Beachten Sie, dass eine Transferpresse nur an einer Steckdose betrieben werden darf, die durch einen FI Schutzschalter abgesichert ist. ● Trennen Sie die Transferpresse vom Stromnetz, wenn Sie diese nicht benutzen. ● Betreiben Sie die Transferpresse immer außerhalb der Reichweite von Kindern und lassen ... -
Seite 3: Gerätebeschreibung
Gerätebeschreibung a. Heizplatte b. Magnetplatte, Elektromagnet ohne Abblidung c. Digitaler Controller für Temperatur und Zeit sowie Counter d. Schalter e. Stecker für Anschluss Heizplatte Stecker für Anschluss ThermoElement g. Stromanschluss und Sicherung ohne Abbildung h. Basisplatte Inbetriebnahme ● Stellen Sie das Basisgestell der TC5 oder TC7 Transferpresse sicher auf einem stabilen Tisch auf. ● Montieren Sie die mitgelieferten Gummifüße. ● Bringen Sie die rote ControllerBox in Position hinten mittig am Basisgestell der TC5 oder TC7 Transferpresse und schrauben Sie den 4poligen und 2poligen Steckverbinder vom Basisgestell in den passenden Buchsen an der Box fest. Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ... - Seite 4 ● Schrauben Sie die rote ControllerBox mit den mitgelieferten Schrauben fest 3 Schrauben auf jeder Seite. ● Die TC5 oder TC7 Transferpresse ist nun betriebsbereit. Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ...
-
Seite 5: Bedienung
● Schließen Sie die Transferpresse mit dem mitgelieferten Anschlusskabel an einer 230V Steckdose an. ● Mit dem roten Kippschalter schalten Sie die Presse ein. ● Nach einem kurzen Selbsttest erscheinen Striche im Display. ● Drücken Sie die OK Taste. ● Nun können Sie mit den Pfeiltasten zwischen °C und °F wählen. Bestätigen Sie die Wahl mit OK. ● Wählen Sie nun die gewünschte Temperatur über die Pfeiltasten und bestätigen Sie ebenfalls mit OK. ● Als nächstes stellen Sie über die Pfeiltasten die gewünschte Pressdauer in Sekunden ein und bestätigen wieder mit OK. ● Die Presse heizt nun auf die eingestellte Temperatur auf. ● Nun können Sie die ersten Transfers vornehmen. Die Zeituhr beginnt zu laufen, sobald die Presse mit dem Presshebel geschlossen wird. ● 3 Sekunden vor Ablauf der eingestellten Zeit ertönt ein Warnsignal, danach öffnet die Presse automatisch. ● Sie können den Anpressdruck regulieren, indem Sie den Hebelweg durch Drehen der großen Handschraube an der Oberseite der Presse vergrößern oder verkleinern. Durch Drehen im Uhrzeigersinn verringert sich der Anpressdruck und durch Drehen gegen den Uhrzeigersinn erhöht sich der Druck. ● Während des Pressvorgangs kann keine Einstellung verändert werden. ● Mit jedem abgeschlossenen Pressvorgang erhöht sich die Zähleranzeige um eins, wenn die angegebene Zeit vollständig abgelaufen ist. ● Das Zurücksetzen des Zählers geschieht durch ca. 5 Sekunden langes drücken von Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ... -
Seite 6: Wartung Und Reinigung
Sublimation auf 200°C mittelhoch 150s 180s Tassen Sublimation auf 200°C hoch 120s 480s (abhängig von der Dicke des Fliesen Materials) Sublimation auf 200°C leichtmittel 25s Piuzzles Sublimation auf 200°C mittel 20s 40s Mousepads Sublimation auf 200°C mittelhoch 30s 50s Textilien Sublimation auf 200°C hoch 10s 50s Metallplatten (abhängig von der Dicke des Materials) Wichtiger Hinweis: Vor jeder Produktion sollten eigene Tests mit den jeweiligen Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ... -
Seite 7: Technische Daten
Transfermaterialien und Trägermedien hergestellt werden. Die oben genanten Werte sowie Herstellerangaben sind jeweils nur Anhaltspunkte. Waschbeständigkeit und Verhalten beim Transfer müssen jeweils in eigenen Tests ermittelt werden. Eine Garantie kann aus den empfohlenen Werten nicht abgeleitet werden. Es obliegt immer dem Anwender die unter seinen speziellen Bedingungen geltenden Einstellungen zu ermitteln und anzuwenden. Hinweis für Textilveredelungen: Nach dem Pressvorgang müssen die Textilien abkühlen, bevor etwaige Trägermedien vom Transfermaterial abgezogen werden können. Erst in kaltem Zustand hat der Heißkleber im Transfermaterial seine Haftkraft entwickelt. Sollte der Kleber in kaltem Zustand nicht haften, wurde evtl. zu kalt oder zu kurz gepresst. Technische Daten Transferpresse Secabo TC5 Secabo TC7 Typ automatisch öffnende automatisch öffnende modulare Klapppresse modulare Klapppresse Größe Arbeitsfläche 38cm x 38cm 40cm x 50cm Max. Temperatur 225°C 225°C Max. Zeitvorwahl 999s 999s Max. Arbeitsdruck 250g/cm² 250g/cm² Druckeinstellung Höhenverstellung der Höhenverstellung der Heizplatte mittels Handrad Heizplatte mittels Handrad Stromversorgung ... - Seite 8 Konformitätserklärung Statement of Conformity Hiermit erklären wir in alleiniger Verantwortung, dass das unter „Technische Daten“ genannte Produkt mit den Bestimmungen der folgenden EGRichtlinien und Normen übereinstimmt: We herewith declare under sole responsibility that the under „technical data“ mentioned product meet the provisions of the following EC Directives and Harmonized Standards: EGRichtlinien / EC Directives: 2006/95/EG Niederspannungsrichtlinie 2006/95/EC Low Volatge Directive 98/37/EG Maschinenrichtlinie (2006/42/EG ab 29.12.2009) 98/37/EC Directive on machinery (from 20091229: 2006/42/EC) Norm / Standard: EN 602041:2006 Technische Dokumente bei / Technical documents at: Secabo GmbH, Hochstatt 68, 85283 Wolnzach, Germany Dipl. Ing. Fabian Franke Dipl. Ing.(FH) Bernhard Schmidt Secabo GmbH Hochstatt 68 85283 Wolnzach Germany mail@secabo.com www.secabo.com ...
