BEDIENUNGSANLEITUNG

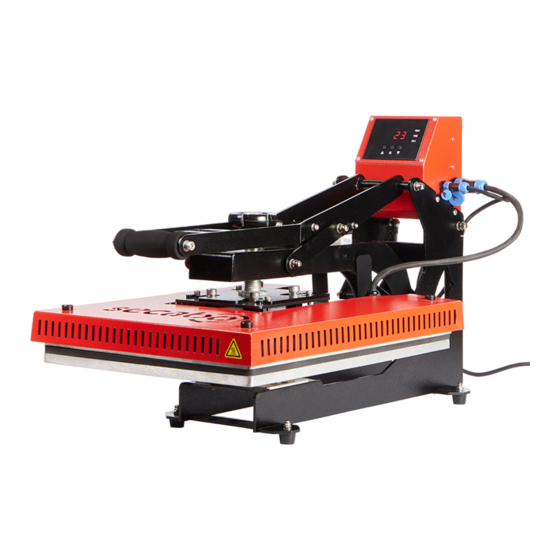

für die modularen Transferpressen
Secabo TC5 Lite und TC7 Lite
Herzlichen Glückwunsch zum Kauf Ihrer Secabo Transferpresse!
Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese
Bedienungsanleitung sorgfältig durch.
Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen
Genehmigung der Secabo GmbH. Änderungen und Irrtümer der technischen Daten und der
Produktmerkmale vorbehalten.
Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die
Benutzung dieses Produktes entstehen.
Version 1.0 (23.07.2020)
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Secabo TC5 Lite
Inhaltszusammenfassung für Secabo TC5 Lite
- Seite 1 Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen Genehmigung der Secabo GmbH. Änderungen und Irrtümer der technischen Daten und der Produktmerkmale vorbehalten. Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die Benutzung dieses Produktes entstehen. Version 1.0 (23.07.2020)
-
Seite 2: Vorsichtsmaßnahmen
Verbrennungsgefahr! ● Öffnen Sie niemals das Gehäuse und nehmen Sie selbst keine Änderungen am Gerät vor. ● Sollte nach ausdrücklicher Aufforderung des Secabo Kundendienstes die Öffnung der Heizplatten-Abdeckung nötig sein, so wird empfohlen, dabei einen Atemschutz zu tragen und die darin befindliche Dämmwolle mit Handschuhen anzufassen. Die etwaige Entsorgung der Dämmwolle sollte nur in einem geschlossenen Beutel erfolgen. - Seite 3 HP5 - 38cm x 38cm oder HP7 - 40cm x 50cm je nach Modell Controller Box CL01 C13 Kaltgeräte- Anschlusskabel Inbusschlüssel Größe 5 für M6 Innensechskant-Schrauben Maulschlüssel 13 für M8 Sechskantschrauben Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com...
-
Seite 4: Gerätebeschreibung
LCD-Display c. Bedienfeld mit Druckknöpfen d. Handrad für Druckeinstellung e. Knopf für manuelles Öffnen der Presse Presshebel g. Heizplatten Abdeckung und Heizplatte h. Basisplatte Kaltgerätebuchse und interne Anschlüsse (ohne Abbildung) Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... - Seite 5 Montage und Inbetriebnahme ● Stellen Sie das Basisgestell heat press base der TC5 Lite oder TC7 Lite Transferpresse sicher auf einem stabilen Tisch auf. ● Öffnen Sie den Presshebel an der heat press base , so dass er steil nach oben zeigt.
- Seite 6 ● Ziehen Sie die 4 Sechskantschrauben mit dem mitgelieferten 13er Maulschlüssel fest an. ● Bringen Sie die Controller-Box oberhalb hinten mittig am Basisgestell der TC5 Lite oder TC7 Lite Transferpresse in Position und lassen Sie die Gewindebolzen an der Controller-Box in die Schlitze an der heat press base gleiten. Ziehen Sie die Handmuttern gut fest.
- Seite 7 Controller-Box ein und verbinden es mit einer Schuko-Steckdose, welche über einen geerdeten Anschluss sowie über eine Absicherung über Sicherung sowie FI-Schutzschalter verfügen muss. Die TC5 Lite oder TC7 Lite Transferpresse ist nun betriebsbereit. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com...
-
Seite 8: Controller Bestandteile Und Bedienung
● Drücken Sie die „OK“ Taste. Nun leuchtet die „Time“ LED. ● Wählen Sie mit den Pfeiltasten die gewünschte Dauer des Pressvorganges. ● Drücken Sie die „OK“ Taste. Im Display wird nun die aktuelle Temperatur der TC5 Lite/ TC7 Lite Transferpresse angezeigt. Diese heizt nun auf die eingestellte Temperatur hoch. -
Seite 9: Bedienung Der Transferpresse
Verbrennungsgefahr! Kraft zum Schließen der Presse verändern Bei Ihrer TC5 Lite und TC7 Lite können Sie in gewissen Stufen die Kraft, die zum Schließen der Transferpresse notwendig ist, verändern. ● Öffnen Sie dazu die Transferpresse und Heben sie den Presshebel soweit es geht nach oben hinten gegen den Anschlag. - Seite 10 ● Das Verlagern des Angriffspunktes der Federn nach vorne senkt die Schließkraft, nach hinten wird sie höher. Bitte beachten sie, dass die Kraft ausreichend sein muss, um ein automatisches Öffnen der Presse sicherzustellen - die Öffnungskraft sinkt oder steigt zusammen mit der Schließkraft. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com...
-
Seite 11: Wartung Und Reinigung
Wartungsarbeiten nur nach Rücksprache mit unserem technischen Support durch. Die Presse sollte regelmäßig mit einem weichen Tuch und einem milden Haushaltsreiniger von Kleberückständen, Staub etc. gereinigt werden. Keine Scheuerschwämme, Lösemittel oder Benzin verwenden! Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... -
Seite 12: Empfohlene Zeiten Und Temperaturen
Transfer müssen jeweils in eigenen Tests ermittelt werden. Eine Garantie kann aus den empfohlenen Werten nicht abgeleitet werden. Es obliegt immer dem Anwender die unter seinen speziellen Bedingungen geltenden Einstellungen zu ermitteln und anzuwenden. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... - Seite 13 Trägermedien vom Transfermaterial abgezogen werden können. Erst in kaltem Zustand hat der Heißkleber im Transfermaterial seine Haftkraft entwickelt. Sollte der Kleber in kaltem Zustand nicht haften, wurde evtl. zu kalt oder zu kurz gepresst. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com...
-
Seite 14: Technische Daten
16.9” x 22.5” x 29.5” Abmessungen offen 41cm x 93cm x 67cm 43cm x 93cm x 74cm (B x H x T) 16.1” x 36.6” x 26.4” 16.9” x 22.5” x 29.1” Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... -
Seite 15: Konformitätserklärung - Statement Of Conformity
98/37/EC Directive on machinery (from 2009-12-29: 2006/42/EC) Norm / Standard: EN 60204-1:2006 Technische Dokumente bei / Technical documents at: Secabo GmbH, Hochstatt 6-8, 85283 Wolnzach, Germany Dipl. Ing. Fabian Franke Dipl. Ing.(FH) Bernhard Schmidt Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com...
