Migatronic Omega2 220 Betriebsanleitung Seite 78

Belangrijk!
Om schade aan pluggen en kabels te
voorkomen, wanneer de aardkabel en de
lastoorts op de machine worden aan-
gesloten, is een goed elektrisch contact
vereist.

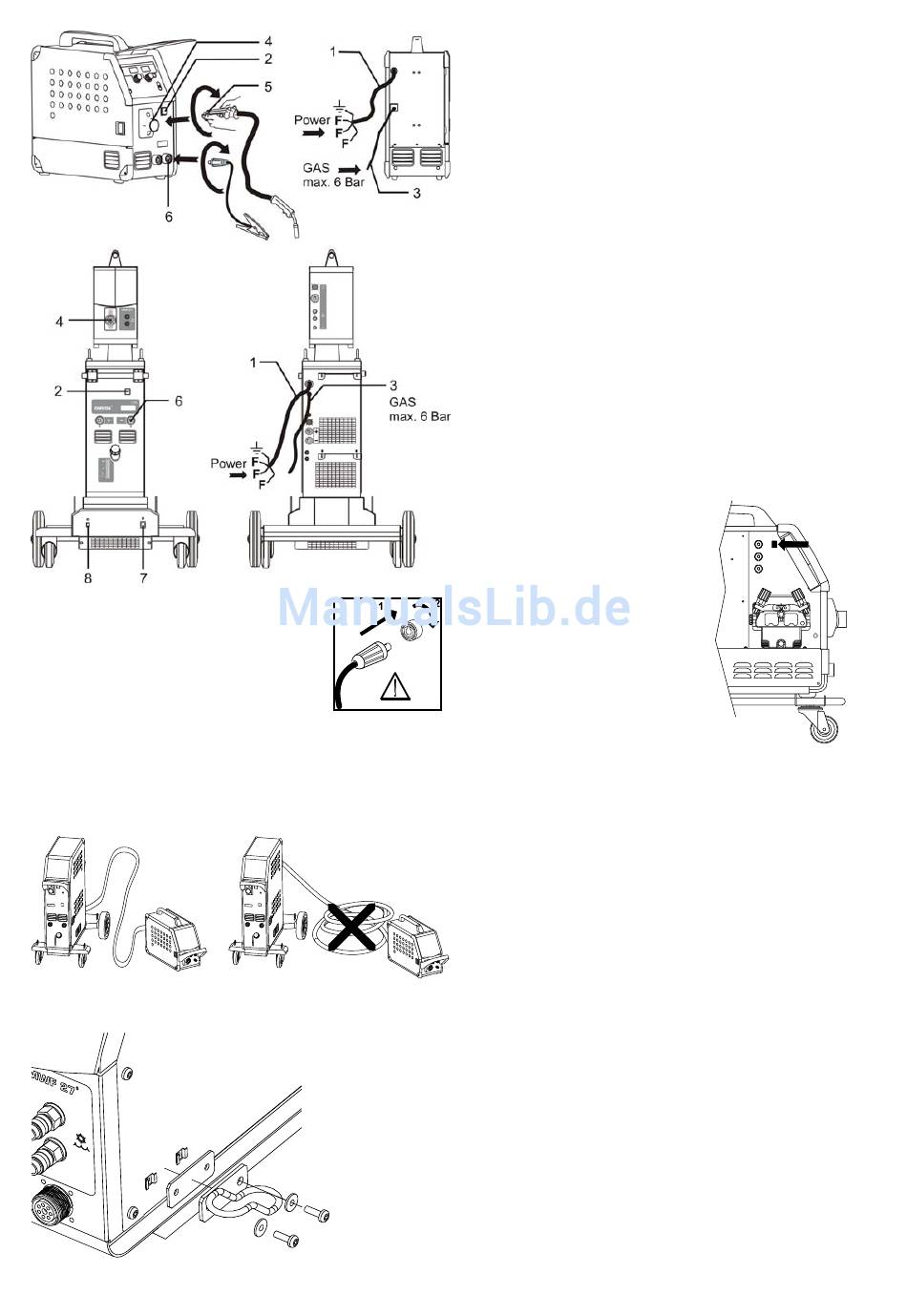

Belangrijk: rol de lastoorts, aardkabel en tussenpakket
zoals getoond in de tekening uit, om te voorkomen dat de
laseigenschappen negatief beïnvloed worden of in het
ergste geval de lasmachine kunnen beschadigen.
Toortshouder bevestigen
Aansluiting van het beschermgas
De gasslang wordt aangesloten op het achterpaneel
van de stroombron (3), en verbonden met de gas-
voorziening met een gasdruk van 2-6 bar. Een gas-
cylinder kunnen geplaatst worden op de flessendrager
aan de achterkant van het onderstel.
Aansluiting toorts voor MIG/MAG lassen
De centrale aansluiting van de lastoorts moet in de
centrale aansluiting (4) geschoven worden, waarna de
moer (5) met de hand vastgedraaid moet worden.
De aardkabel wordt aangesloten op de negatieve
zitting - (6).
Toortsregeling (Dialoog toorts)
Het stroombereik/draadsnelheid kan worden ingesteld
op de stroombron, en wanneer er een lastoorts
aangesloten is, via deze lastoorts. De toortsregeling is
passief zonder Dialoog toorts.
Afstandsbediening
Als er een eenheid voor afstandsbediening is
aangesloten, kunnen de stroomintensiteit/draad-
aanvoersnelheid en spanningtrim/spanning op afstand
worden afgesteld.
Draadinvoer
Deze functie wordt gebruikt voor
het doorvoeren van de draad
bijvoorbeeld wanneer de draad
vervangen moet worden.
Gutsen (alleen OMEGA
1. Monteer de koolstof-gutstoorts
2. Monteer de persluchtslang aan de compressor.
Stel de druk in tussen 5 en 7 bar
3. Selecteer het MMA programma.
Stel de machine in op max. stroom– niet lager
dan 400A
4. Selecteer koolstofelektrode (6-8 mm)
5. Gebruik beschermende hulpmiddelen:
oorbescherming, lasbril, handschoenen e.d.
Opmerking! Metaalvonken kunnen brandgevaar
opleveren.
78
2
550)
