Tärkeää: suorista hitsauspoltin, maakaapeli sekä
välikaapeli kuten kuvassa, jos tarpeen, ettei hitsaustyö
vaikeutuisi ja pahimmassa tapauksessa aiheuttaisi
hitsauskoneelle vaurioita.

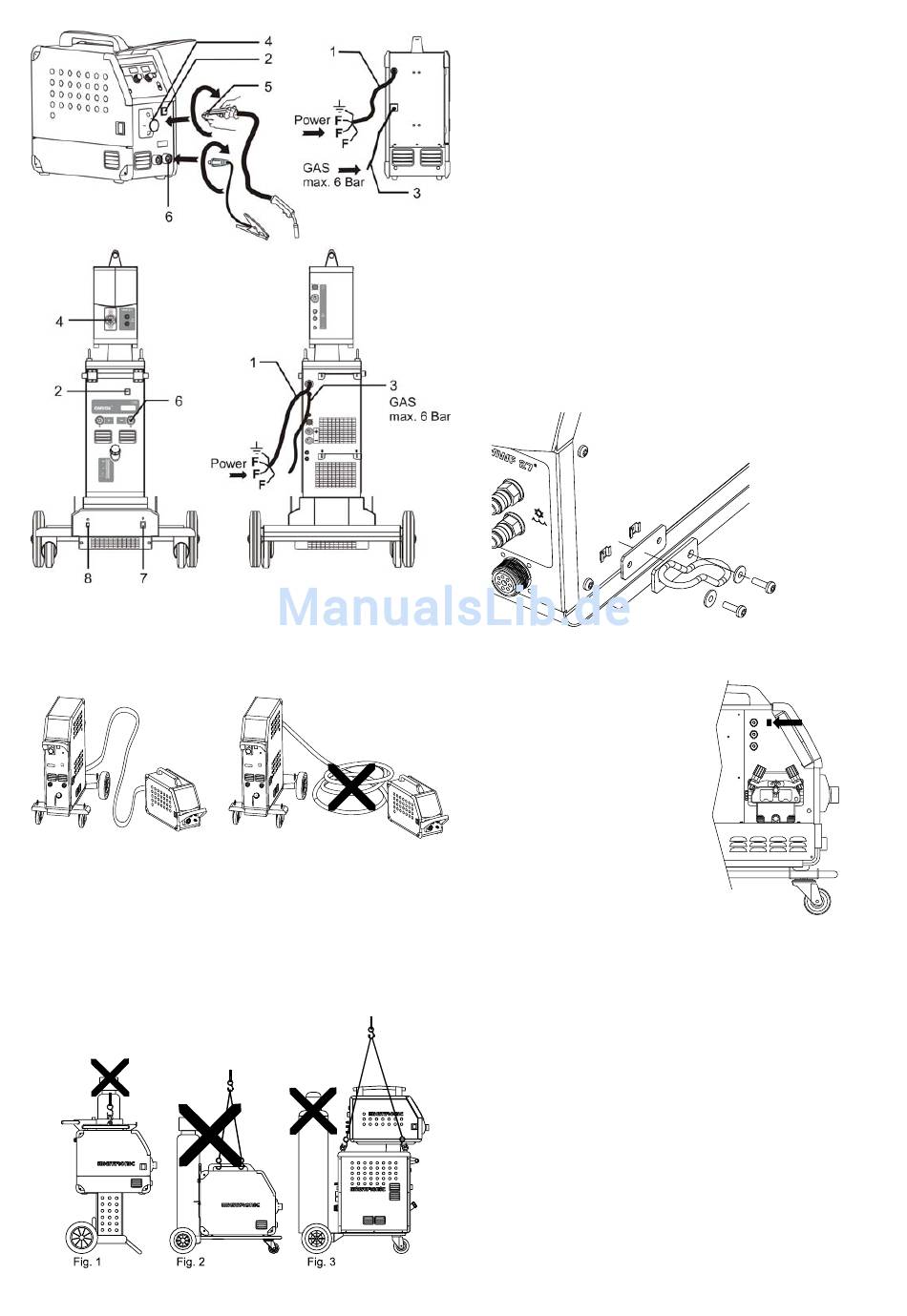

Nosto-ohjeet
2 2
OMEGA S ja OMEGA -kuljetuskärryä voidaan nostaa
nosturilla nostopisteistä (kuva 1 ja 3).
2
OMEGA 4-pyöräistä kuljetusvaunua ei saa nostaa
nosturilla,vaan sitä täytyy nostaa manuaalisesti käsin.
(Kuva 2).
Konetta ei saa nostaa kaasupullon ollessa kytkettynä
laitteeseen.
Suojakaasun liitäntä
Suojakaasuletku kiinnitetään virtalähteen (3)
takapaneeliin ja liitetään kaasunlähteeseen paine
laskettuna 2-6 bariin. Kaasupullo voidaan asentaa
koneen takana olevaan pullotelineeseen.
Hitsauspolttimen kytkentä
MIG/MAG-hitsausta varten
Työnnä hitsauspoltin keskuslukkoon (4) ja kiristä
mutteri (5) käsin. Maakaapeli kytketään
miinusnapaan (6).
Säätö polttimesta (Dialog-poltin)
Kun kytketään Dialog-poltin koneeseen, pitää
säätää virransäätöpotentiometristä haluttu max.
virta. Muuten vaittu virta rajoittaa poltinsäädintä.
Poltinsäätö on passiivinen ilman Dialog-poltinta.

Hitsauspolttimen pidikkeen kiinnitys

Langansyöttö
Toimintoa käytetään
langansyötön hidastamiseen
esimerkiksi lankakelan
vaihtamisen jälkeen.
Kaukosäätö
Kun kaukosäädin on kytketty koneeseen,
hitsausvirta ja langansyöttönopeus ja
jännitetrimmi säätyy kaukosäätimestä.
Hiilikaaritalttaus (vain OMEGA
1. Asenna talttaushiilenpidin
2. Liitä paineilmaletku kompressoriin. Säädä
paine välille 5 – 7 bar
3. Valitse MMA-ohjelma.
Aseta kone max. virralle – vähintään 400A
4. Valitse talttaushiilielektrodi (6-8 mm)
5. Käytä suojavarusteita: kuulosuojaimia,
hitsauskypärää, käsineitä jne. Huomio! Kipinät
aiheuttavat palovaaran.
66
2
550)
