3
Aufstellung
Die elektrische Ausrüstung wird fertig installiert geliefert und kann mit Ihrem
haushaltsüblichen 230 V/16 A Anschluss betrieben werden. Beachten Sie zur Aufstellung die
Sicherheitshinweise in Kapitel 2.
3.1
Installation
Das Gerät wird aus transporttechnischen Gründen teildemontiert geliefert.
Vor Erstinbetriebnahme entfernen Sie bitte die blaue Folie von der Plexiglasfront und
beginnen dann mit der Montage.
3.2
Montage
1. Nehmen Sie die Edelstahlabdeckung mit Lampe und Lupe (optional erhältlich) heraus.
2. Legen Sie die Edelstahlabdeckung (14) auf die Glashaube (15) und stecken Sie die
Acrylplatte (13) von innen auf. (Die Folie auf der Acrylplatte vor dem Zusammenbau
abziehen.) Ziehen Sie das Element mit den beiden Befestigungsmuttern (16) handfest
an.
3. Legen Sie die Buchenarbeitsplatte (4) auf die Arbeitsfläche.
4. Stellen Sie die montierte Haube auf die Buchenarbeitsplatte.
5. Stecken Sie den Feilkloben (8) in die Absaugrohraussparung (9).
6. Stellen Sie die optionale Lupe (siehe auch Kapitel 3.4) mit Hilfe des Kugelgelenkes (17)
in die richtige Position. Lösen Sie die Feststellschraube (18) und stellen Sie die Lupe (2)
unter Berücksichtigung entspannter Körperhaltung, Lichtreflektionen und optimaler
verzerrfreier Vergrößerung auf den Arbeitspunkt ein und arretieren Sie diese.
18
17
2
6
20
16
8
4

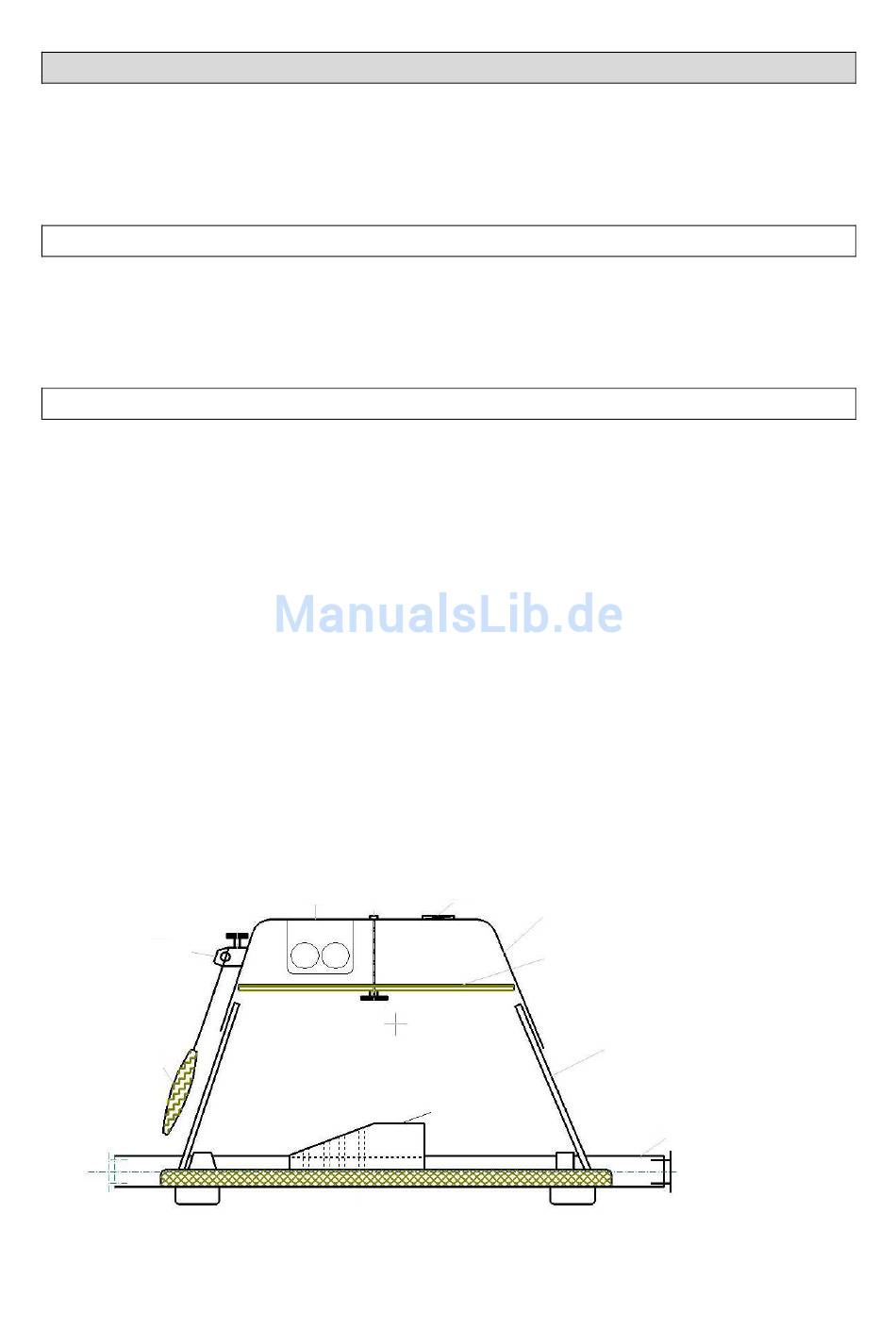

Abb.: Seitenansicht
14
13
15
19
5
11
