5.11. ELEKTRONISCHER APEX LOCATOR

Der APEX LOCATOR kann durch die Analyse der Veränderungen der
elektrischen Signale die Ortung der Wurzel vereinfachen. Wenn er in
Verbindung mit einer „Feile" (nicht mitgeliefert) für die manuelle
Behandlung verwendet wird, ist er eine wichtig Hilfe bei der Messung der
Länge des Kanals.
Anders als bei der normalen manuellen Verwendung in dieser
zahnärztlichen Behandlungseinheit kann die Wurzelerfassungseinheit
auch gemeinsam mit dem ENDO-Modus des Mikromotors verwendet
werden. Die Position der Instrumente am Handstück kann überwacht
werden, vorausgesetzt, dass die Signale des APEX LOCATOR durch die
Schläuche der Instrumente direkt an die Feile übertragen werden, dies
ermöglicht die Überwachung der Position im Kanal während der
Behandlungen.

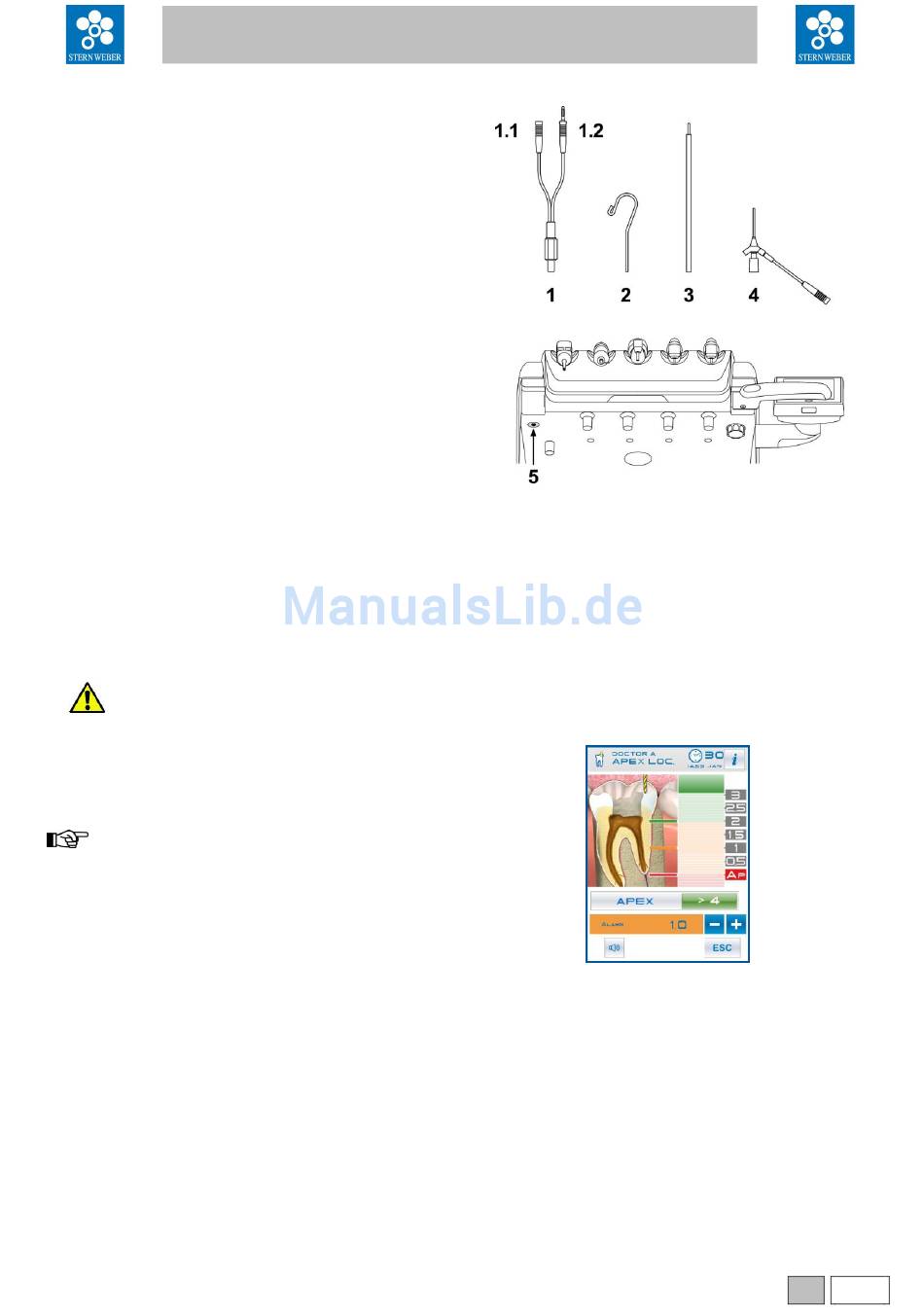

Beschreibung der Komponenten.
1 Externe Verkabelung APEX LOCATOR.
1.1 Externe Verkabelung APEX LOCATOR - neutraler Pol.
1.2 Externe Verkabelung APEX LOCATOR - aktiver Pol.
2 Elektrode mit Haken.
3 Sonde.
4 Kleine Zange für den Clip-Anschluss APEX LOCATOR.
5 Anschlussbuchse für externe Verkabelung APEX LOCATOR.
Funktionsweise.
• An dieser zahnärztlichen Behandlungseinheit aktiviert sich der APEX
LOCATOR automatisch bei Einsetzen der externen Kabel ( 1 ) in den
entsprechenden Einsatz ( 5 ) unter dem Arztelement.
Bei Aktivierung erscheint am Display das Menü in Bezug auf die
Einstellung der Alarmauslösung (siehe Abschnitt 5.1.1.2.17.).
• Anwendung der Elektroden:
- die Elektrode mit Haken ( 2 ) an den neutralen Pol ( 1.1 )
anschließen und auf die Lippe des Patienten legen.
- Den aktiven Pol ( 1.2 ) an die Feile (nicht mitgeliefert), die in den
Wurzelkanal eingesetzt ist, verbinden. Die Verbindung an die Feile
kann über die Sonde ( 3 ) oder die kleine Zange ( 4 ) oder die
Auslegungen für die Handstücke erfolgen.
ACHTUNG:
Die Elektroden werden nicht im sterilen Zustand
geliefert.
Anweisungen am Display.
• Der Bargraph links am Display zeigt die Position der Feile zur Spitze
an. Die numerischen Angaben „1, 2, 3" geben den Abstand zwischen
dem Instrument und der Spitze an.
• Das Icon APEX zeigt den Abstand des Instrumentes zur Spitze an.
HINWEIS:
Die Angabe „ > 4 " weist darauf hin, dass die Feile zu weit von
der Spitze distanziert ist, um gemessen zu werden.
• Das Icon ALARM zeigt die eingestellte Alarmauslösung an.
Die Alarmauslösung bestimmt den Abstand zwischen dem Instrument
und der Spitze, nach welcher ein akustisches Signal ertönt, dass
stufenweise lauter wird, je mehr es sich der Spitze nähert.
Für die Einstellung der Alarmauslösung siehe Abschnitt 5.1.1.2.17.
Während dem Einsetzen der Feile in den Kanal werden die graphischen
und numerischen Anweisungen ständig aktualisiert.
