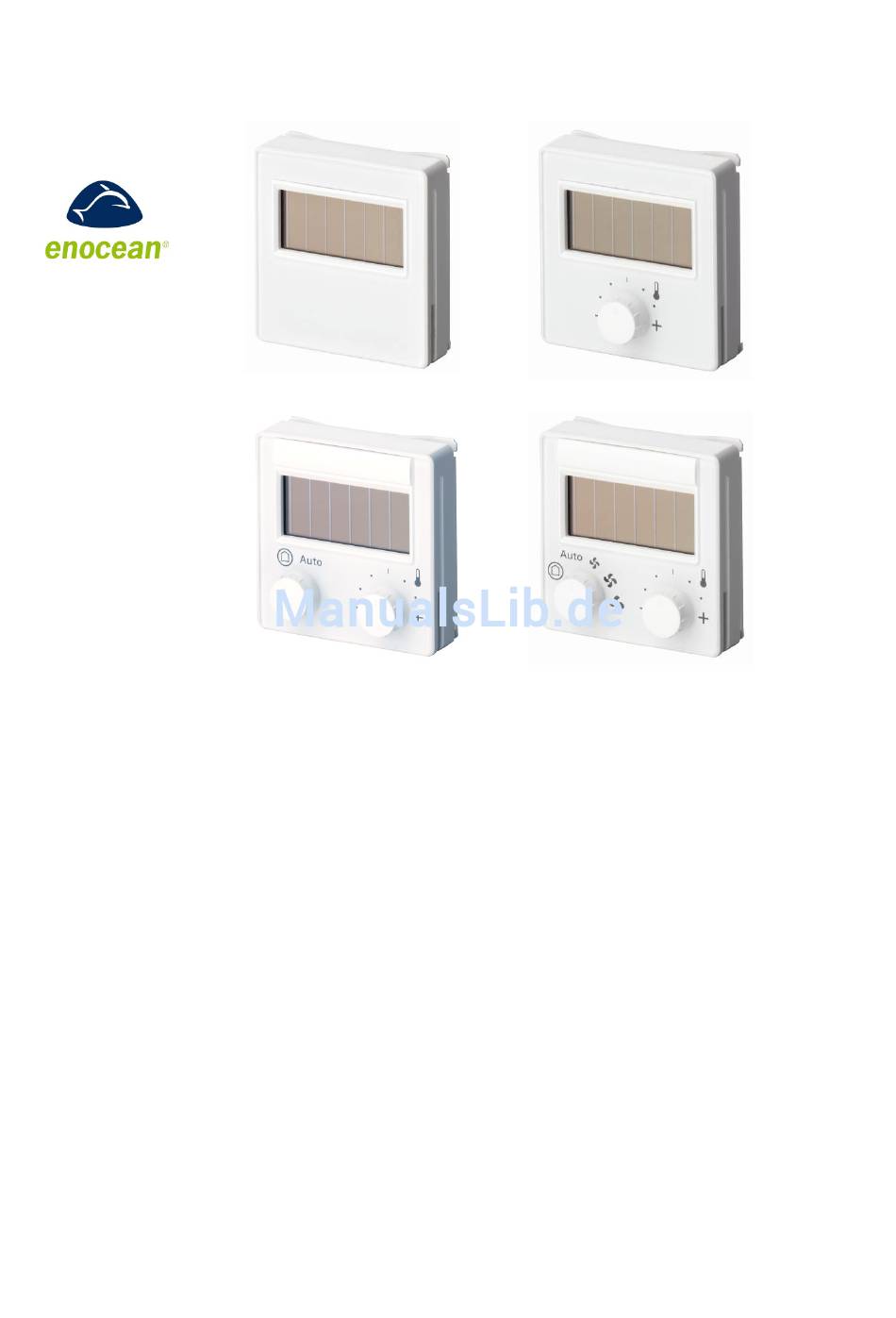

s
CM2N1663de_04
2015-12-23

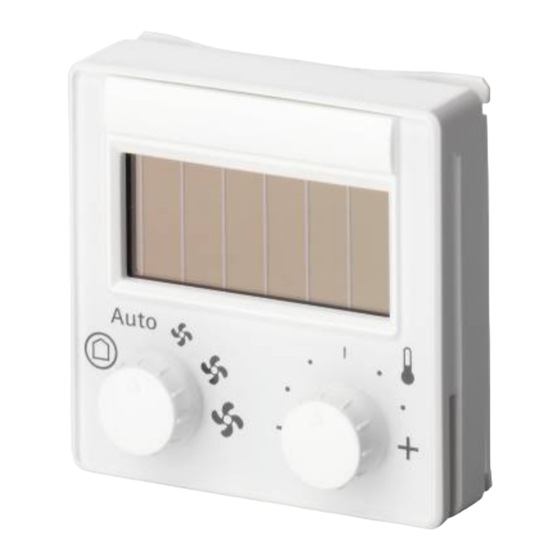

QAX95.4
QAX97.4
Drahtlose und batterielose
Raumgeräte mit EnOcean-
Schnittstelle
Verwendbar mit Geräten aus folgenden Sortimenten:
– RXC (zusammen mit Gateway EnOcean/L
– RXB (zusammen mit Gateway EnOcean/KNX, RXZ97.1/KNX)
– Geräte mit KNX- oder L
• Erfassung der Raumtemperatur
• Sollwertversteller für Raumtemperatur
• Frei programmierbare Taste
*
• Stufenschalter
• Betrieb mit Solarzelle
• Einsatz zusammen mit geeignetem Gateway
*
Siehe Tabelle Seite 3
QAX96.4
QAX98.4
W
ON
W
®-Kommunikation
ON
ORKS
*
*
1
QAX95.4
QAX96.4
QAX97.4
QAX98.4
, RXZ95.1/LON)
ORKS
Building Technologies
663
Verwandte Anleitungen für Siemens QAX95.4
Inhaltszusammenfassung für Siemens QAX95.4
- Seite 1 QAX95.4 QAX96.4 QAX97.4 QAX98.4 QAX95.4 Drahtlose und batterielose QAX96.4 Raumgeräte mit EnOcean- QAX97.4 Schnittstelle QAX98.4 Verwendbar mit Geräten aus folgenden Sortimenten: – RXC (zusammen mit Gateway EnOcean/L , RXZ95.1/LON) ORKS – RXB (zusammen mit Gateway EnOcean/KNX, RXZ97.1/KNX) – Geräte mit KNX- oder L ®-Kommunikation...
- Seite 2 • Wo einfache Systemerweiterungen gefordert werden Anwendung Die drahtlosen Raumgeräte dienen zur Erfassung der Raumtemperatur und, ausser beim QAX95.4, zum Verstellen des Raumtemperatur-Sollwertes. Funkreichweite ca. 30 m in Gebäuden. Für den Betrieb muss zuerst die Verbindung zum Gateway eingerichtet werden.
- Seite 3 Typenübersicht / Bestellung Artikelnummer Bezeichnung Beschreibung QAX95.4 S55623-H104 Drahtloses und batterieloses Raum- Ohne Bedienelemente gerät mit EnOcean Schnittstelle (nur Temperaturfühler) QAX96.4 S55623-H105 Drahtloses und batterieloses Raum- Mit Sollwertsteller gerät mit EnOcean Schnittstelle QAX97.4 S55623-H106 Drahtloses und batterieloses Raum- Mit Sollwertsteller, frei programmierbarer gerät mit EnOcean Schnittstelle...
- Seite 4 • Meiden Sie Wärmequellen. • Wählen Sie einem hellen Ort an einer Innenwand. Sind thermostatische Radiatorventile im Referenzraum vorhanden, so müssen diese auf maximalen Durchfluss fixiert sein. 4 / 14 Siemens QAX9x.4 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1663de_04 Building Technologies 2015-12-23...
- Seite 5 Betrieb. Die nachträgliche Entfernung des Klebepads ist aufwändig. Liste aller verwend- Eine Liste aller verwendbaren Rahmen finden Sie im Intranet: baren Rahmen https://workspace.sbt.siemens.com/content/00001062/intranet/RA/supplier_for_ qax84or9x_4.doc Es können auch Rahmen von verschiedenen anderen Herstellern verwendet werden (die Eignung muss vorgängig abgeklärt werden). Hinweis Bei Kombination mit Feller-Rahmen müssen die Federn auf der Rückseite des...
-
Seite 6: Funktion
1) Für eine detaillierte Funktionsbeschreibung siehe Applikationsbeschreibung des entsprechenden Reglersortimentes • Die Funktion der frei programmierbaren Taste kann parametriert werden (siehe Datenblätter der Gateways. 6 / 14 Siemens QAX9x.4 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1663de_04 Building Technologies 2015-12-23... - Seite 7 • Setzen Sie die Batterie mit dem Pluspol nach oben ein. • Der Sender ist unmittelbar nach der Montage der Batterie betriebsbereit. Batterie einseitig unter Kralle schieben Auf der anderen Seite hineindrücken 7 / 14 Siemens QAX9x.4 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1663de_04 Building Technologies 2015-12-23...
- Seite 8 Unter den technischen Daten finden Sie die Normen, welche durch die Geräte eingehalten werden. Hinweis Weitere Informationen zum Thema Funksignale finden Sie im Anhang sowie im Installationshandbuch DESIGO TRA, CM111043 (erhältlich ab Ende 2011). 8 / 14 Siemens QAX9x.4 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1663de_04 Building Technologies 2015-12-23...
- Seite 9 LED. Wird das Telegramm nicht vollständig empfangen, so erfolgt auch keine Quittierung. Mögliche Ursachen sind dann eine zu grosse Entfernung oder ein ungünstiger Einbauort mit zu vielen Hindernissen innerhalb der Funkstrecke. 9 / 14 Siemens QAX9x.4 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1663de_04 Building Technologies...
- Seite 10 Siehe Massbilder Gewicht Inkl. Montageplatte, Klebepad, Rahmen 50 g 52 g 54 g 54 g Verpackung (Wellkartonschachtel) 50 g 50 g 50 g 50 g 10 / 14 Siemens QAX9x.4 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1663de_04 Building Technologies 2015-12-23...
- Seite 11 Produkt-Umweltdeklaration (enthält Daten zu RoHS- CM2E1663 *) Konformität, stofflicher Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung) *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. Entsorgung Das Gerät gilt für die Entsorgung als Elektronik-Altgerät im Sinne der Europäischen Richtlinie 2012/19/EU und darf nicht als Haushaltmüll entsorgt werden.
- Seite 12 Massbilde Masse in mm 80.2 12 / 14 Siemens QAX9x.4 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1663de_04 Building Technologies 2015-12-23...
- Seite 13 Im Internet steht ein White Paper zur „Reichweitenplanung für EnOcean Funk- systeme“. Verwenden Sie eine übliche Suchmaschine oder gehen Sie direkt auf die Homepage von: http://www.enocean.com/fileadmin/redaktion/pdf/white_paper/WP_RANGE_ PLANNING_May09_en.pdf. 13 / 14 Siemens QAX9x.4 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1663de_04 Building Technologies 2015-12-23...
- Seite 14 Siemens Schweiz AG Building Technologies Division International Headquarters Gubelstrasse 22 6301 Zug Schweiz Tel. +41 41-724 24 24 © Siemens Schweiz AG, 2011 www.siemens.com/buildingtechnologies Liefermöglichkeiten und technische Änderungen vorbehalten 14 / 14 Siemens QAX9x.4 – Drahtlose und batterielose Raumgeräte mit EnOcean-Schnittstelle CM2N1663de_04...
