- Seite 1 DistanceMaster Vision Laser 635 nm...
-
Seite 2: Allgemeine Sicherheitshinweise
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube- wahren und bei Weitergabe des Gerätes mitzugeben. Funktion / Verwendung Laser-Entfernungsmesser mit Kamerafunktion –... -
Seite 3: Sicherheitshinweise

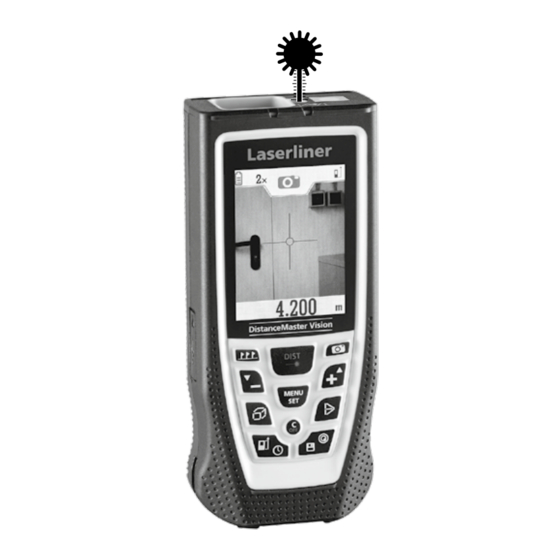

DistanceMaster Vision Sicherheitshinweise Umgang mit Lasern der Klasse 2 Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 635 nm EN 60825-1:2014 – Achtung: Nicht in den direkten oder reflektierten Strahl blicken. – Den Laserstrahl nicht auf Personen richten. - Seite 4 1 Laserempfangsfeld 2 Display 3 Anschlussbuchse für USB-Ladegerät 4 Batteriefach (Rückseite) 5 Klappbarer Pin 6 Laseraustritt 7 Kamera TASTATUR: a AN / Laser an / Messen / min/max-Dauermessung b Absteckfunktion c Subtraktionsfunktion / Wert verringern / gespeicherte Messwerte ansehen d Einstellungsmenü / Bestätigen e Länge / Fläche / Volumen / Wandflächenfunktion f Timerfunktion / Messebene (Referenz)
-
Seite 5: Einschalten, Messen Und Ausschalten
DistanceMaster Vision Einschalten, Messen und Ausschalten: Gerät an Laser an Messen Gerät aus 2 sec Einstellungsmenü: Zeiteinstellung automatische Abschaltung der Display-Beleuchtung Zeiteinstellung automatische Abschaltung Laser Zeiteinstellung automatische Abschaltung Gerät Signalton ein / aus Messeinheit umschalten: m / ft / _‘ _“ / inch Messeinheit umschalten: °... -
Seite 6: Löschen Des Letzten Messwertes
Löschen des letzten Messwertes: Messebene (Referenz) umschalten: vorne Gewinde hinten (Anschlag) 2 sec Das Gerät startet mit der letzten Einstellung. Messebene Pin / Anschlag: Für Messungen aus der Ecke den Für Anschlagmessungen den Pin Pin nach unten klappen und die zur Seite klappen und die Einstellung Einstellung „Messebene PIN“... -
Seite 7: Addition Und Subtraktion Von Längen
DistanceMaster Vision Addition und Subtraktion von Längen: Länge Laser an 1. Länge Ergebnis (Gerät an) usw. – 1x 1x oder Weitere Längen werden durch Drücken der Taste DIST hinzugefügt. min/max-Dauermessung: Gerät an Beenden Dauermessung an 2 sec Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min), den Differenzwert und den aktuellen Wert an. -
Seite 8: Flächen Kalkulation
Flächen Kalkulation: Fläche 1. Fläche 2. Fläche usw. – oder Ergebnis Volumenmessung: Volumen 1. Messung 2. Messung 3. Messung Volumen Kalkulation: Volumen 1. Volumen 2. Volumen usw. – oder Ergebnis... -
Seite 9: Addition Von Flächen / Wandflächenfunktion
DistanceMaster Vision Addition von Flächen / Wandflächenfunktion: Flächenaddition Höhe 1. Länge 2. Länge usw. … Winkelfunktion: Winkelfunktion Messung Ergebnisse Die Messergebnisse werden durch den 360° Neigungssensor automatisch ermittelt. Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln. - Seite 10 Pythagoras-Funktion 2: Pythagoras 2 Messung Messung Messung Ergebnisse Pythagoras-Funktion 3: Pythagoras 3 Messung Messung Messung Ergebnisse Absteckfunktion: Absteckfunktion Strecke a bestätigen Strecke b bestätigen festlegen festlegen oder oder...
- Seite 11 DistanceMaster Vision Zum Erreichen des Ziels das Gerät in Pfeilrichtung bewegen Ziel erreicht Zum Erreichen des Ziels das Gerät in Pfeilrichtung bewegen Timerfunktion: Timer Dauer einstellen Messung starten – oder Kamerafunktion: Messung starten Kamera Zoom oder...
-
Seite 12: Wichtige Hinweise
Digitale Libelle: Die digitale Libelle dient zur Ausrichtung von Gegenständen. 2 sec Speicher-Funktion: Das Gerät verfügt über 50 Speicherplätze. 01 … 50 Wichtige Hinweise – Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl dürfen keine Gegenstände hineinragen. –... -
Seite 13: Eu-Bestimmungen Und Entsorgung
DistanceMaster Vision Technische Daten (Technische Änderungen vorbehalten. 18W25) Distanzmessung Genauigkeit (typisch)* ± 2 mm Messbereich (innen)** 0,05 m - 80 m Winkelmessung Messbereich ± 90° Laserklasse 2 < 1 mW Laserwellenlänge 635 nm -0°C…40°C, Luftfeuchtigkeit max. 20…85%rH, Arbeitsbedingungen nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull) - Seite 75 DistanceMaster Vision...
