Empfehlung der Überstromschutzeinrichtung
für den Leitungsschutz der Versorgungsspan-
nung:
6 - 16 A (Char. B, IEC-/UL-Zulassung)
Empfehlung zur maximalen Geräteanzahl an
einem Leitungsschutzschalter:
· B6A maximal 4 Geräte.
· B16A maximal 11 Geräte.
HINWEIS
Die Sicherung ist nur ein Leitungsschutz - sie ist
kein Geräteschutz!

7.4 Spannungsmessung

Das Gerät hat 3 Spannungsmesseingänge und
eignet sich für verschieden Anschlussvarianten.
WARNUNG
Verletzungsgefahr oder Beschädigung des Ge-
räts durch elektrische Spannung und unsach-
gemäßen Anschluss!
Durch Nichtbeachtung der Anschlussbedingungen
für die Spannungsmesseingänge können Sie das
Gerät beschädigen oder sich schwer verletzen, bis
hin zur Todesfolge.
Beachten Sie deshalb:
· Vor Arbeitsbeginn Ihre Anlage spannungsfrei
schalten! Spannungsfreiheit prüfen!
· Die Spannungsmesseingänge
- nicht mit Gleichspannnung belegen.
- mit einer geeigneten, gekennzeichneten
und in der Nähe platzierten Sicherung und
Trennvorrichtung (Alternativ: Leitungs-
schutzschalter) versehen.
- sind berührungsgefährlich.
· Spannungen, die die erlaubten Netz-Nenn-
spannungen überschreiten über Spannungs-
wandler anschließen.
· Messspannungen und -ströme müssen aus
dem gleichen Netz stammen.
Sicherung (UL/IEC listed)
Trennvorrichtung
(Trennschalter oder Leistungsschalter)

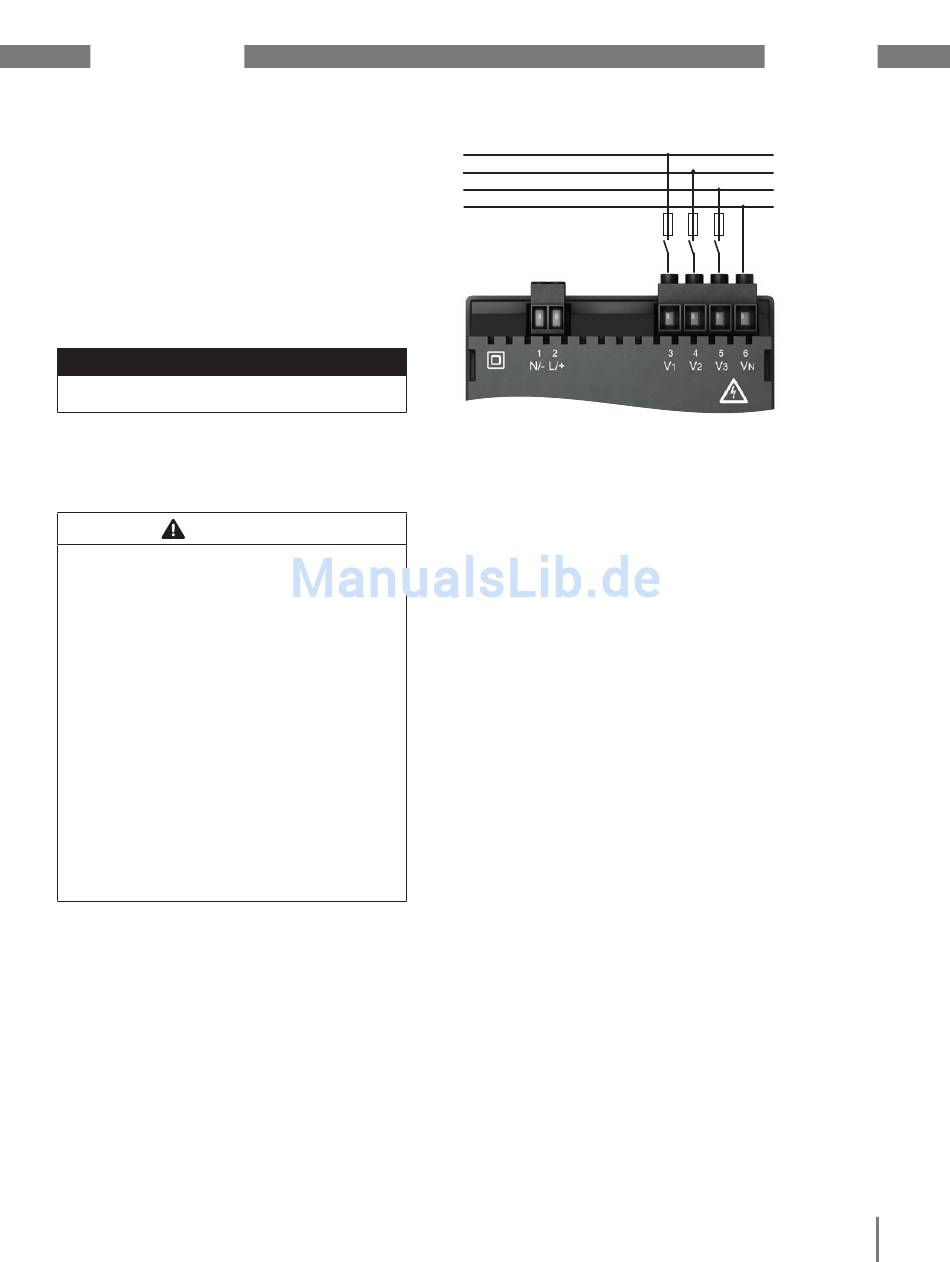

Abb. Anschlussvariante „Direkte Spannungsmessung in
einem Dreiphasen-Vierleitersystem".
7.4.1 Überspannung
Die Spannungsmesseingänge sind für Messun-
gen in Niederspannungsnetzen (4-Leitersystem)
ausgelegt, in denen Nennspannungen bis 230 V
Phase gegen Erde und 400 V Phase gegen Phase
vorkommen.
Die Bemessungs- und Stoßspannungen entspre-
chen der Überspannungskategorie 300 V CATIII
(Bemessungsstoßspannung 4 kV).
7.4.2

Netzfrequenz

Das Gerät:
· benötigt für die Messung und die Berechnung
von Messwerten die Netzfrequenz.
· ist für die Messung in Netzen geeignet, in denen
die Grundschwingung der Spannung im Bereich
von 45 Hz bis 65 Hz liegt.
· benötigt für die automatische Ermittlung der
Netzfrequenz am Spannungsmesseingang V1
eine Spannung L1-N von größer 10 Veff.
· berechnet aus der Netzfrequenz die Abtastfre-
quenz der Spannungs- und Strommesseingän-
ge.
Fehlt die Messspannung, so kann keine Netzfre-
quenz ermittelt und damit keine Abtastfrequenz
berechnet werden. Es kommt die quittierbare
Fehlermeldung „500". Spannung, Strom und alle
anderen sich daraus ergebenden Werte werden
auf Basis der letzten Frequenzmessung bzw.
aufgrund von möglichen Leitungskopplungen be-
rechnet und weiterhin angezeigt. Diese ermittelten
Messwerte unterliegen nicht mehr der angegebe-
nen Genauigkeit.
Ist die Messung der Netzfrequenz wieder mög-
lich, blendet das Gerät die Fehlermeldung ca. 5
Sekunden nach Spannungswiederkehr aus.
UMG 96-S2
L1
L2
L3
N
23
