CAME SMA Originalbetriebsanleitung Seite 2

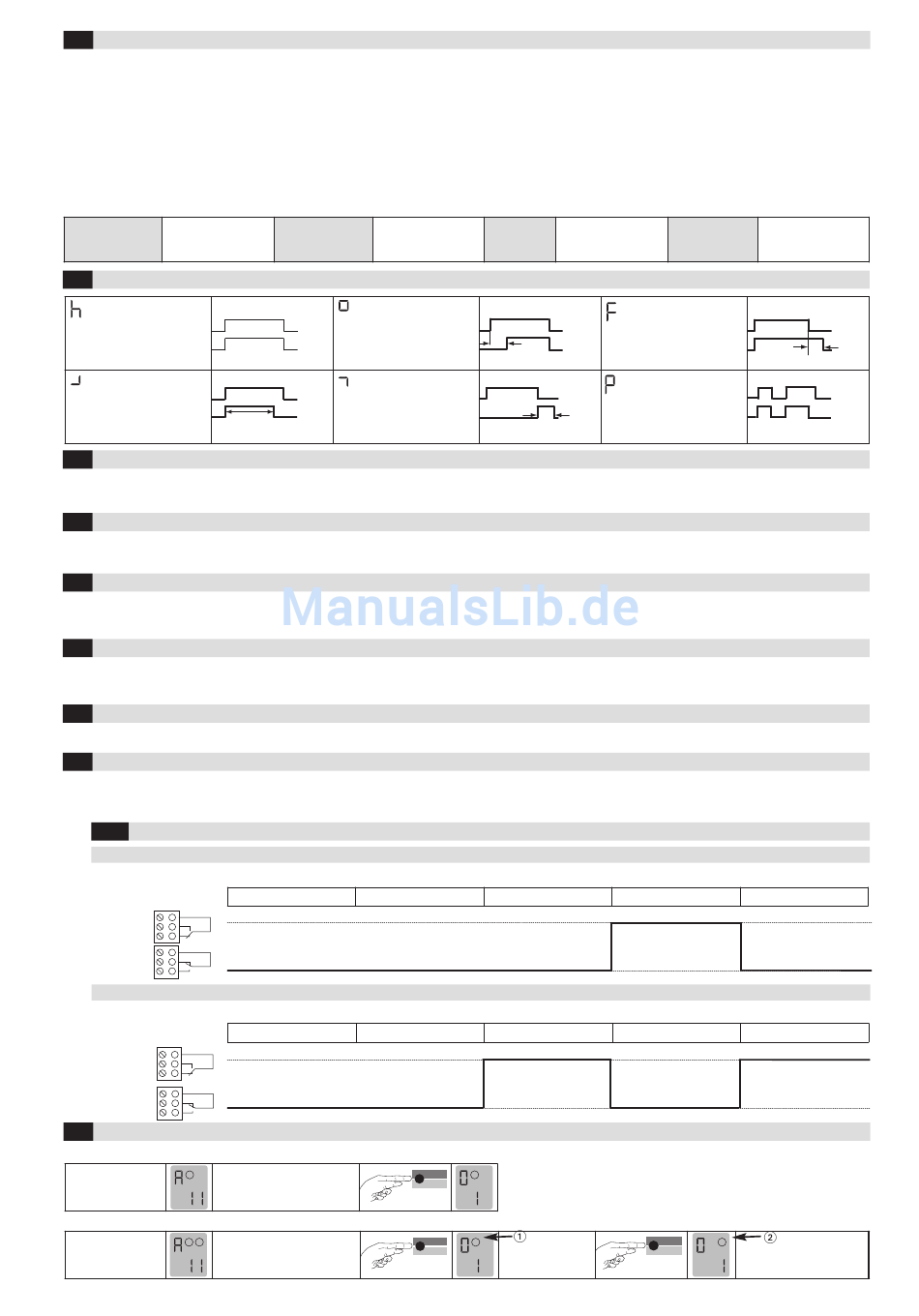

Grundfunktionen 0 (Einstellung siehe Tabelle 4.11)
4.2
Parameter
1: Tür und Tor
2: Schranke
3: Ruhestrom
4: Richtungslogik
0: Schleife 2
Relaisverhalten bei Störungen (Kapitel 6 Fehlerbehebung beachten):
Bei Störungen fällt das
1.Tür-/Toranlagen Ausgangsrelais ab.
Das Alarmrelais fällt ab.
Zeitfunktionen 1 , Zeiteinheit 2 und Zeitfaktor 3 (Einstellungen siehe Tabelle 4.11a)
4.3
Bei Belegen der Schleife
zieht das Relais an und
fällt beim Verlassen der
Schleife ab.
Impuls Belegung:
Bei Belegen der Schleife
zieht das Relais an und fällt
nach der Zeit t wieder ab.
Empfindlichkeit 4 (Einstellung siehe Tabelle 4.11a)
4.4
Die Empfindlichkeit 5 (=Sensitivity) des Schleifendetektors lässt sich in 9 Stufen anpassen: 51 = geringste Empfindlichkeit, 59 = höchste Empfindlichkeit,
54 = Werkseinstellung.
Automatische Empfindlichkeitserhöhung ASB 5 (Einstellung siehe Tabelle 4.11a)
4.5
ASB (=Automatic Sensitivity Boost = Automatische Empfindlichkeitserhöhung). ASB wird benötigt, um Deichseln von Anhängern nach der Aktivierung
erkennen zu können.
Frequenz 6 (Einstellung siehe Tabelle 4.11a)
4.6
Um eine gegenseitige Beeinflussung beim Einsatz mehrerer Schleifendetektoren zu vermeiden, können vier verschiedene Frequenzen F1, F2, F3, F4* ein-
gestellt werden.
Richtungslogik 7 (Einstellung siehe Tabelle 4.11a)
4.7
Die Funktion der Richtungslogik kann nur bei einem 2-Schleifengerät genutzt werden. In der Grundfunktion (siehe Kapitel 4.2) muss die Richtungslogik
eingestellt worden sein. Eine Detektion kann erfolgen von: ➝ Schleife 1 zu Schleife 2 ➝ von Schleife 2 zu Schleife 1 ➝ aus beiden Richtungen
Ausgang 2 8 (Einstellung siehe Tabelle 4.11b)
4.8
Der Ausgang 2 kann wahlweise aktiviert oder deaktiviert werden.
Spannungsausfallsicherheit 9 (Einstellung siehe Tabelle 4.11a)
4.9
Hinweis: Die eingestellten Parameterwerte bleiben bei einem Netzausfall erhalten - unabhängig von der Funktion «Spannungsausfallsicherheit».
P 1 = Spannungsausfallsicherheit ein : die Empfindlichkeit ist auf 1–5 eingeschränkt.
4.9.1
Signalverlauf mit Spannungsausfallsicherheit aktiv (Funktion 9 = 1)
Für Aktivierung (Bsp. Barriere)
Grundfunktion 0 = 2 Schrankenanlagen
Ausgang
Für Absicherung (Bsp. Barriere, Poller)
Grundfunktion 0 = 3 Ruhestrom
Ausgang
4.10 Umschaltung vom Betrieb- in den Konfigurationsmodus
1-Schleifengerät
Anzeige nach dem
Aufstarten:
2-Schleifengerät
Anzeige nach dem
Aufstarten:
(Zurück in den Automatikmodus: Mode-Taste > 1 Sekunde drücken)
2
Beim Belegen der Schleife zieht das zugeordnete Ausgangsrelais an und fällt beim Freiwerden der Schleife wieder ab.
Beim Belegen der Schleife zieht das zugeordnete Ausgangsrelais an und fällt beim Freiwerden der Schleife wieder ab.
Beim Belegen der Schleife fällt das zugeordnete Ausgangsrelais ab und zieht beim Freiwerden der Schleife wieder an.
Bewegt sich ein Objekt von Schleife 1 zu 2 schaltet Ausgang 1. Bewegt sich ein Objekt von Schleife 2 zu 1 schaltet Ausgang 2. Es
müssen beide Schleifen kurze Zeit belegt werden. Beim Freiwerden der Schleife 2 werden die Ausgänge wieder zurückgesetzt.
Für eine erneute Detektion einer Richtung müssen beide Schleifen wieder frei sein.
Bei einem 2-Schleifengerät kann die Schleife 2 deaktiviert werden.
2. Schranke
Einschaltverzögerung:
Bei Belegen der Schleife
Schleife
zieht das Relais nach der
Relais
Zeit t an und fällt beim Ver-
lassen der Schleife ab.
Impuls Verlassen:
Schleife
Bei Verlassen der Schleife
zieht das Relais an und fällt
Relais
t t
nach der Zeit t wieder ab
Ohne Spannung
common
nc
no
common
nc
no
Ohne Spannung
common
nc
no
common
nc
no
Die Taste «Mode» einmal
1
antippen, um in den Konfigu-
rationsmodus zu wechseln
Die Taste «Mode» einmal
1 2
antippen, um in den Konfigura-
tionsmodus zu wechseln
Bei Störungen zieht das
Ausgangsrelais an. 3. Ruhestrom
Das Alarmrelais fällt ab.
t t
t t
.
Initialisierung Ohne Belegung
Initialisierung Ohne Belegung
Mode
1
Sim1
Schleife 1
Mode
1
ist angewählt
Sim1
Bei Störungen fällt das 4. Richtungslogik
Ausgangsrelais ab. (nur 2-Schleifen -
Das Alarmrelais fällt ab. gerät)
Ausschaltverzögerung:
Bei Belegen der Schleife
Schleife
zieht das Relais an und fällt
Relais
nach der Zeit t nach Verlas-
sen der Schleife ab.
Maximale Präsenz:
Bei Belegen der Schleife
Schleife
zieht das Relais an und fällt
Relais
beim Verlassen, aber spätes-
tens nach der Zeit t wieder
ab.
Belegung
Belegung
Mode
2
Sim1
Bei Störungen fallen die
Ausgangsrelais ab.
Das Alarmrelais fällt ab.
Schleife
Relais
t t
Schleife
Relais
t t
Ohne Belegung
Ohne Belegung
Schleife 2 ist
angewählt
*Werkseinstellung
