Anschlussplan

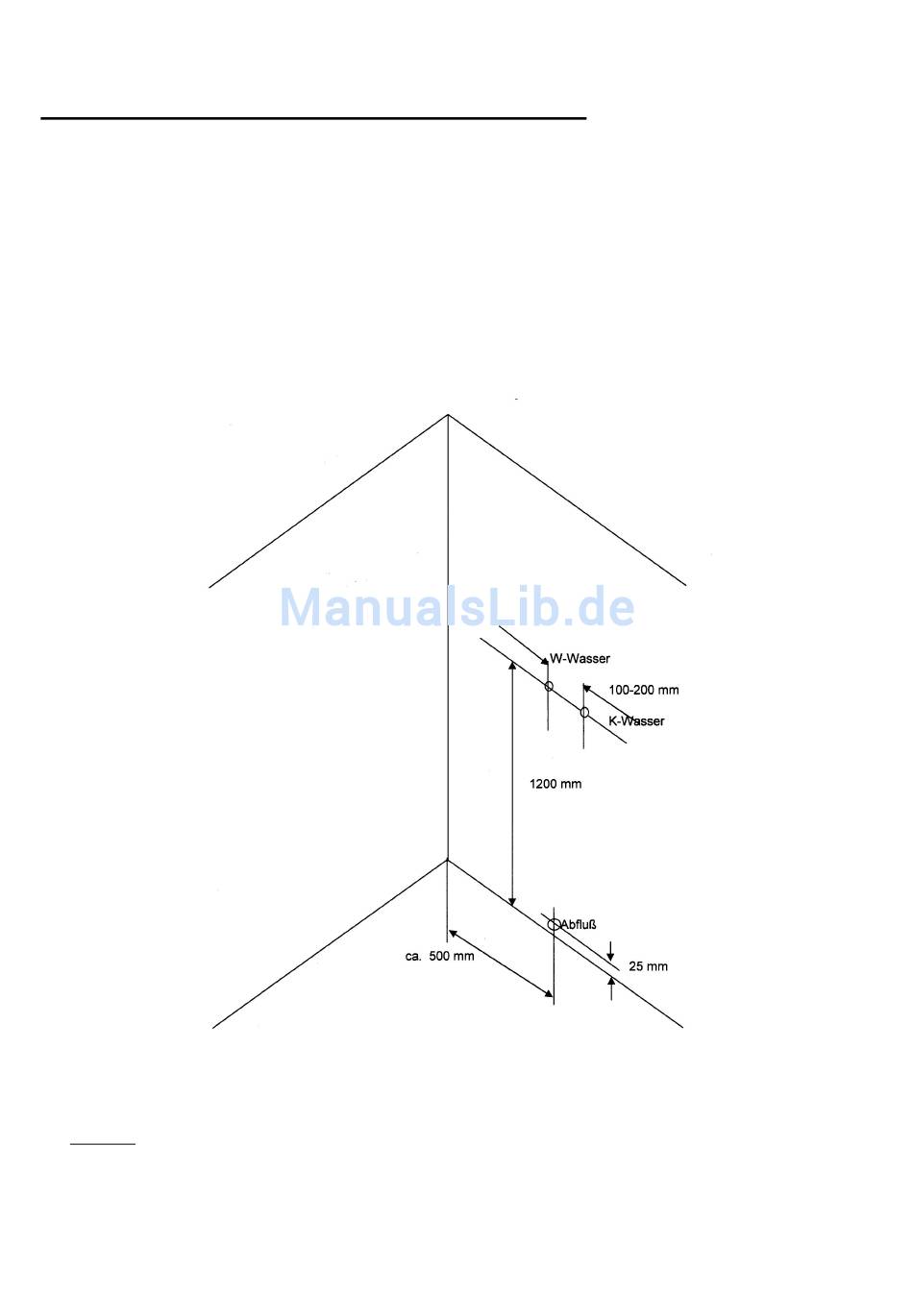

Schematische Darstellung des Wasseranschlusses
1. Vorbereitung Wassersäule
Bereiten Sie bitte das Kalt- und Warmwasser-
Schlussventil G ½" vor, es sollte nicht mehr als
20 mm aus der Wand herausragen.
2. Vorbereitung Abfluss
Der Durchmesser des Abflusses sollte
mindestens 50 mm betragen.
HINWEIS: Einheit: Millimeter (mm)
Wandabfluss, Kalt- und Warmwasseranschluss rechte Seite.
Hinweis
• Installationsarbeiten dürfen nur von einem Fachmann durchgeführt werden.
• Der zulässige Wasserdruck sollte 3 bis 4 Bar betragen.
Ab einem Härtegrad von 10° deutscher Härte empfehlen wir den Einbau eines Kalkwandlers!
•
technische und inhaltliche Änderungen vorbehalten
Ausgabe 2010-05
OR 8320
Seite 4
