ULXD Digitales drahtloses Mikrofonsystem ULX-D
• Das Doppeldock-Ladegerät SBC200 lädt Akkus sowohl in als auch
außerhalb von Sendern auf
• Das Ladegerät SBC800 mit acht Steckplätzen lädt bis zu acht Akkus
SB900A innerhalb von drei Stunden vollständig und innerhalb von einer
Hardware-Schnittstelle
Empfänger

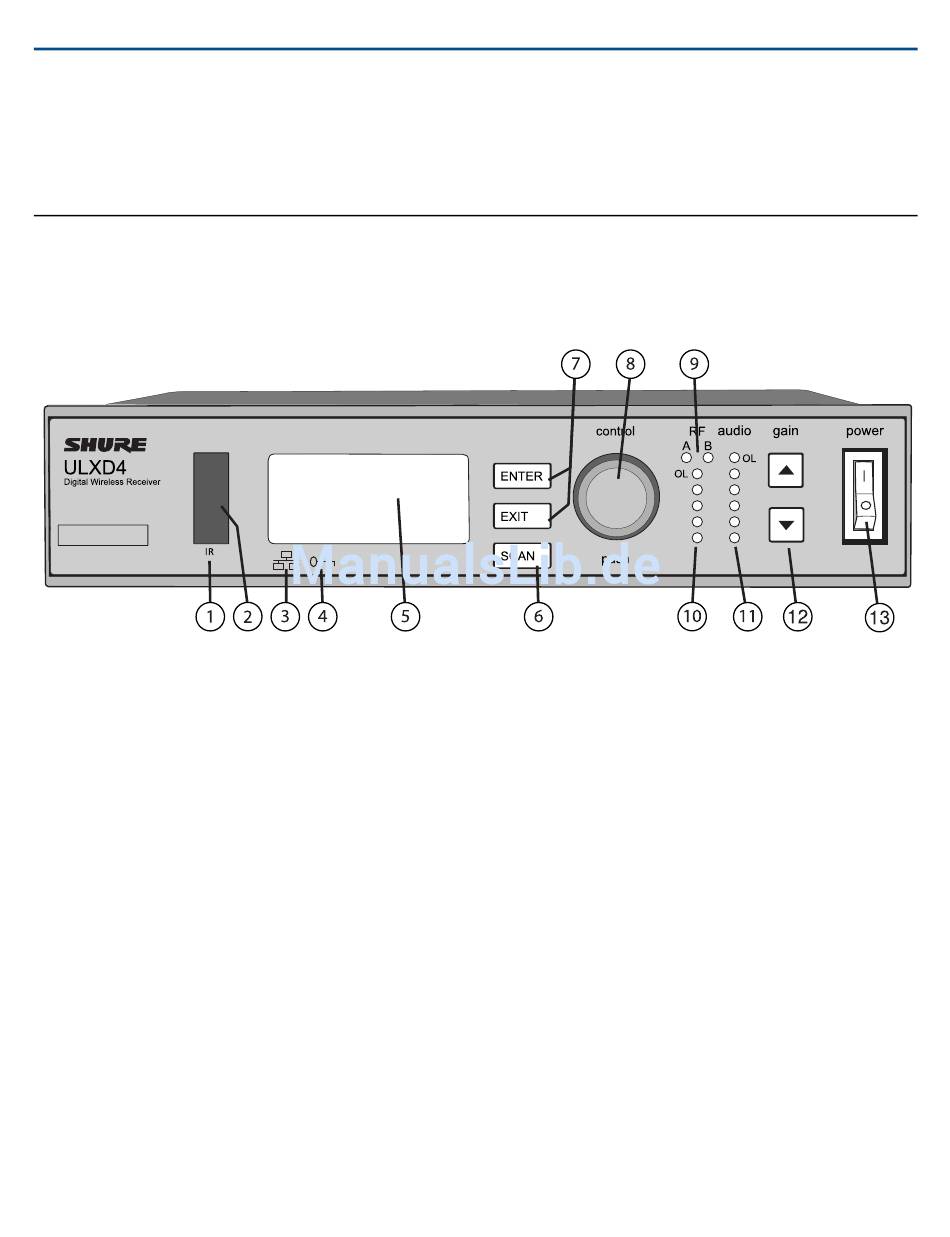

Vorderseite
① Sync-Taste
Die sync-Taste drücken, während die Infrarot-Fenster des Empfängers und Senders aufeinander ausgerichtet sind, um die Einstellungen vom Empfänger zum
Sender zu übertragen
② Infrarot (IR)-Synchronisationsfenster
Überträgt das IR-Signal zur Synchronisierung an den Sender
③ Netzwerksymbol
Leuchtet, wenn der Empfänger mit anderen Shure-Geräten im Netzwerk verbunden ist. Die IP-Adresse muss gültig sein, um die Netzwerksteuerung zu ermöglichen.
④ Verschlüsselungssymbol
Leuchtet, wenn die AES-256-Verschlüsselung aktiviert ist: Utilities>Encryption
⑤ LCD-Anzeige
Dient zur Anzeige von Einstellungen und Parametern
⑥ Scan-Taste
Dient zur Suche des besten Kanals bzw. der besten Gruppe
⑦ Menü-Navigationstasten
Dienen zur Auswahl von und Navigation durch Parametermenüs
⑧ Drehknopf
Drücken, um Menüpunkte zur Einstellung auszuwählen; drehen, um einen Parameterwert einzustellen.
⑨ HF Diversity-LEDs
Dienen zur Anzeige des Antennenstatus:
• Blau = Normales HF-Signal zwischen Empfänger und Sender
• Rot = Störung festgestellt
• Aus = Keine HF-Verbindung zwischen Empfänger und Sender
Hinweis: Der Empfänger gibt keine Audiosignale aus, solange keine blaue LED aufleuchtet.
2017/10/04
Stunde bis zu 50 % auf, wobei LEDs für jede Batterie den Ladestatus
anzeigen
• System auch mit Alkalibatterien (AA) betreibbar
• Beide Ladegeräte lassen sich in einer standardmäßigen Rack-Schublade
leicht aufbewahren und transportieren
Shure Incorporated
5/30
