ES 522

Umschaltbare Digitalports - Up0

Ist der Digitalport auf Up0 konfiguriert, werden nur die beiden linken Pins (a1, b1) benötigt.
Anschluss der Teilnehmerleitungen
- Adern 11 mm abisolieren
- Schieben Sie die einzelnen Adern bis zum Anschlag in die Klemme, ohne die Klemmfeder zu
drücken.
- Zum Trennen einer Verbindung drücken Sie die Klemmfeder mit einem geeigneten Werkzeug
(Schraubendreher mit schmaler Klinge) herunter und ziehen Sie die Ader heraus.
- Die Adern werden an den Anschlußdosen an den Pins 4 und 5 angelegt.
- Bitte beachten Sie, dass auch zum Betrieb von Up0 das Einschalten der Abschlusswiderstände
zwingend erforderlich ist!
- Bitte beachten Sie, dass nur 1 Endgerät je Up0 Anschluss betrieben werden kann.

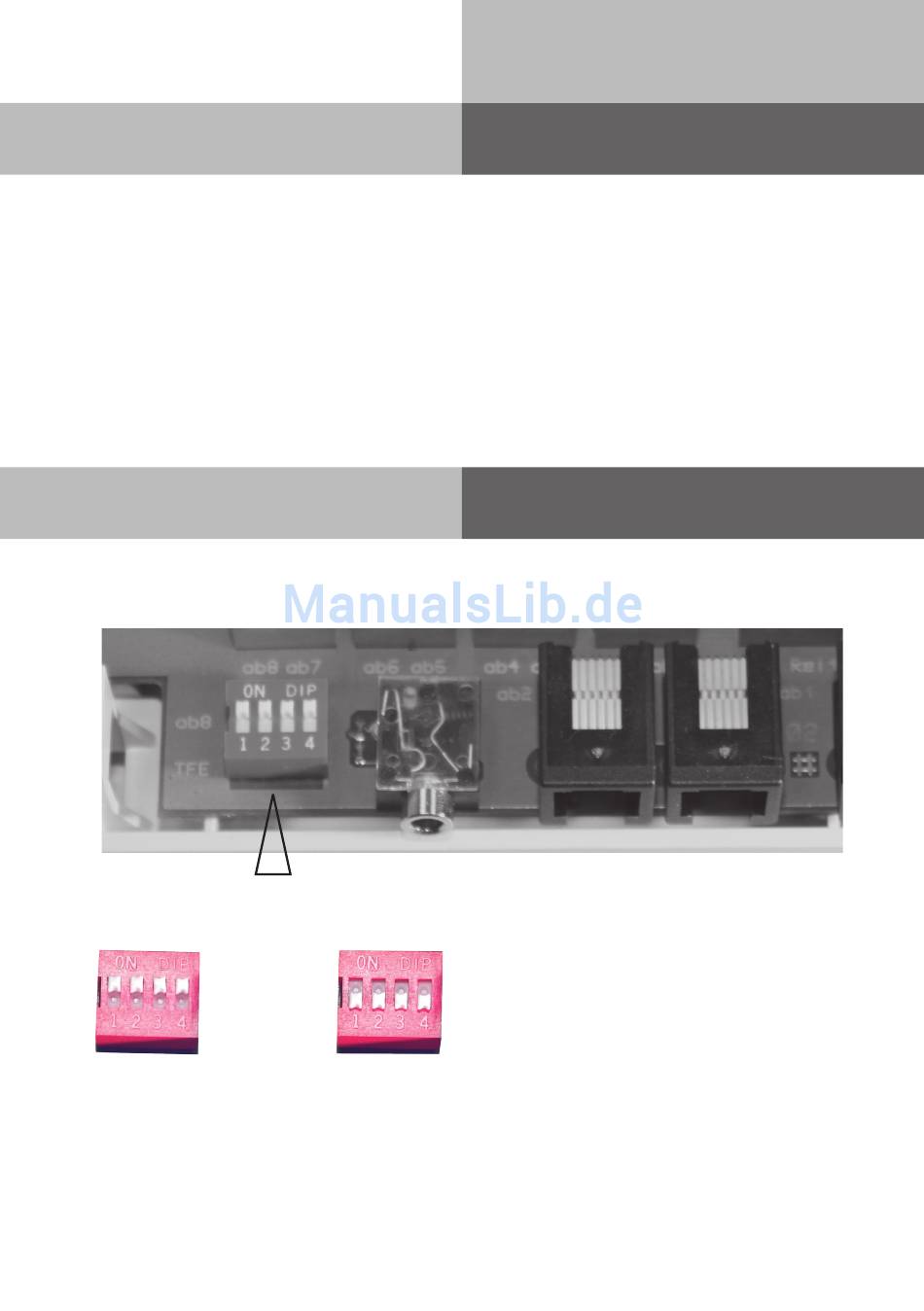

Betriebsart von analog-Port 8 ändern
Sie haben die Möglichkeit, eine FTZ TFE an Ihrer elements ES 522 zu betreiben. Als
Sprachkanal wird dazu der ab-Port 8 genutzt. Hierzu müssen Sie, wie unten dargestellt, die
Betriebsart ändern.
ab Port 8 als analoger
Telefonanschluß
10
ab Port 8 als Sprachkanal
für eine FTZ-TFE
