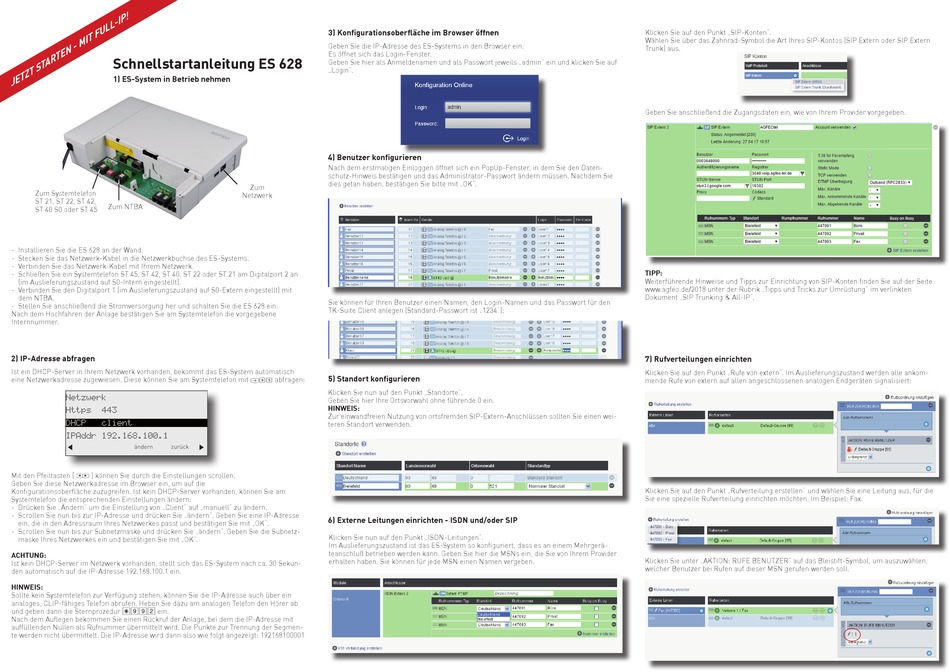

Schnellstartanleitung ES 628
S T A
Z T
J E T
1) ES-System in Betrieb nehmen
Zum Systemtelefon
ST 21, ST 22, ST 42,
Zum NTBA
ST 40 S0 oder ST 45
- Installieren Sie die ES 628 an der Wand.
- Stecken Sie das Netzwerk-Kabel in die Netzwerkbuchse des ES-Systems.
- Verbinden Sie das Netzwerk-Kabel mit Ihrem Netzwerk.
- Schließen Sie ein Systemtelefon ST 45, ST 42, ST 40, ST 22 oder ST 21 am Digitalport 2 an
(im Auslieferungszustand auf S0-Intern eingestellt).
- Verbinden Sie den Digitalport 1 (im Auslieferungszustand auf S0-Extern eingestellt) mit
dem NTBA.
- Stellen Sie anschließend die Stromversorgung her und schalten Sie die ES 628 ein.
Nach dem Hochfahren der Anlage bestätigen Sie am Systemtelefon die vorgegebene
Internnummer.
2) IP-Adresse abfragen
Ist ein DHCP-Server in Ihrem Netzwerk vorhanden, bekommt das ES-System automatisch
eine Netzwerkadresse zugewiesen. Diese können Sie am Systemtelefon mit !95 abfragen:
Netzwerk
Https 443
DHCP client
IPAddr 192.168.100.1
ändern zurück
Mit den Pfeiltasten ( S ) können Sie durch die Einstellungen scrollen.
Geben Sie diese Netzwerkadresse im Browser ein, um auf die
Konfi gurationsoberfl äche zuzugreifen. Ist kein DHCP-Server vorhanden, können Sie am
Systemtelefon die entsprechenden Einstellungen ändern:
- Drücken Sie „Ändern" um die Einstellung von „Client" auf „manuell" zu ändern.
- Scrollen Sie nun bis zur IP-Adresse und drücken Sie „ändern". Geben Sie eine IP-Adresse
ein, die in den Adressraum Ihres Netzwerkes passt und bestätigen Sie mit „OK".
- Scrollen Sie nun bis zur Subnetzmaske und drücken Sie „ändern". Geben Sie die Subnetz-
maske Ihres Netzwerkes ein und bestätigen Sie mit „OK".
ACHTUNG:
Ist kein DHCP-Server im Netzwerk vorhanden, stellt sich das ES-System nach ca. 30 Sekun-
den automatisch auf die IP-Adresse 192.168.100.1 ein.
HINWEIS:
Sollte kein Systemtelefon zur Verfügung stehen, können Sie die IP-Adresse auch über ein
analoges, CLIP-fähiges Telefon abrufen. Heben Sie dazu am analogen Telefon den Hörer ab
und geben dann die Sternprozedur *992 ein.
Nach dem Aufl egen bekommen Sie einen Rückruf der Anlage, bei dem die IP-Adresse mit
auffüllenden Nullen als Rufnummer übermittelt wird. Die Punkte zur Trennung der Segmen-
te werden nicht übermittelt. Die IP-Adresse wird dann also wie folgt angezeigt: 192168100001
3) Konfi gurationsoberfl äche im Browser öffnen
Geben Sie die IP-Adresse des ES-Systems in den Browser ein.
Es öffnet sich das Login-Fenster.
Geben Sie hier als Anmeldenamen und als Passwort jeweils „admin" ein und klicken Sie auf
„Login".
4) Benutzer konfi gurieren
Nach dem erstmaligen Einloggen öffnet sich ein PopUp-Fenster, in dem Sie den Daten-
schutz-Hinweis bestätigen und das Administrator-Passwort ändern müssen. Nachdem Sie
dies getan haben, bestätigen Sie bitte mit „OK".
Zum
Netzwerk
Sie können für Ihren Benutzer einen Namen, den Login-Namen und das Passwort für den
TK-Suite Client anlegen (Standard-Passwort ist „1234"):
5) Standort konfi gurieren
Klicken Sie nun auf den Punkt „Standorte".
Geben Sie hier Ihre Ortsvorwahl ohne führende 0 ein.
HINWEIS:
Zur einwandfreien Nutzung von ortsfremden SIP-Extern-Anschlüssen sollten Sie einen wei-
teren Standort verwenden.
6) Externe Leitungen einrichten - ISDN und/oder SIP
Klicken Sie nun auf den Punkt „ISDN-Leitungen".
Im Auslieferungszustand ist das ES-System so konfi guriert, dass es an einem Mehrgerä-
teanschluß betrieben werden kann. Geben Sie hier die MSNs ein, die Sie von Ihrem Provider
erhalten haben. Sie können für jede MSN einen Namen vergeben.
Klicken Sie auf den Punkt „SIP-Konten".
Wählen Sie über das Zahnrad-Symbol die Art Ihres SIP-Kontos (SIP Extern oder SIP Extern
Trunk) aus.
Geben Sie anschließend die Zugangsdaten ein, wie von Ihrem Provider vorgegeben.
TIPP:
Weiterführende Hinweise und Tipps zur Einrichtung von SIP-Konten fi nden Sie auf der Seite
www.agfeo.de/2018 unter der Rubrik „Tipps und Tricks zur Umrüstung" im verlinkten
Dokument „SIP Trunking & All-IP".
7) Rufverteilungen einrichten
Klicken Sie auf den Punkt „Rufe von extern". Im Auslieferungszustand werden alle ankom-
mende Rufe von extern auf allen angeschlossenen analogen Endgeräten signalisiert:
Klicken Sie auf den Punkt „Rufverteilung erstellen" und wählen Sie eine Leitung aus, für die
Sie eine spezielle Rufverteilung einrichten möchten. Im Beispiel: Fax.
Klicken Sie unter „AKTION: RUFE BENUTZER" auf das Bleistift-Symbol, um auszuwählen,
welcher Benutzer bei Rufen auf dieser MSN gerufen werden soll.
