Inhaltszusammenfassung für AGFEO elements ES 522

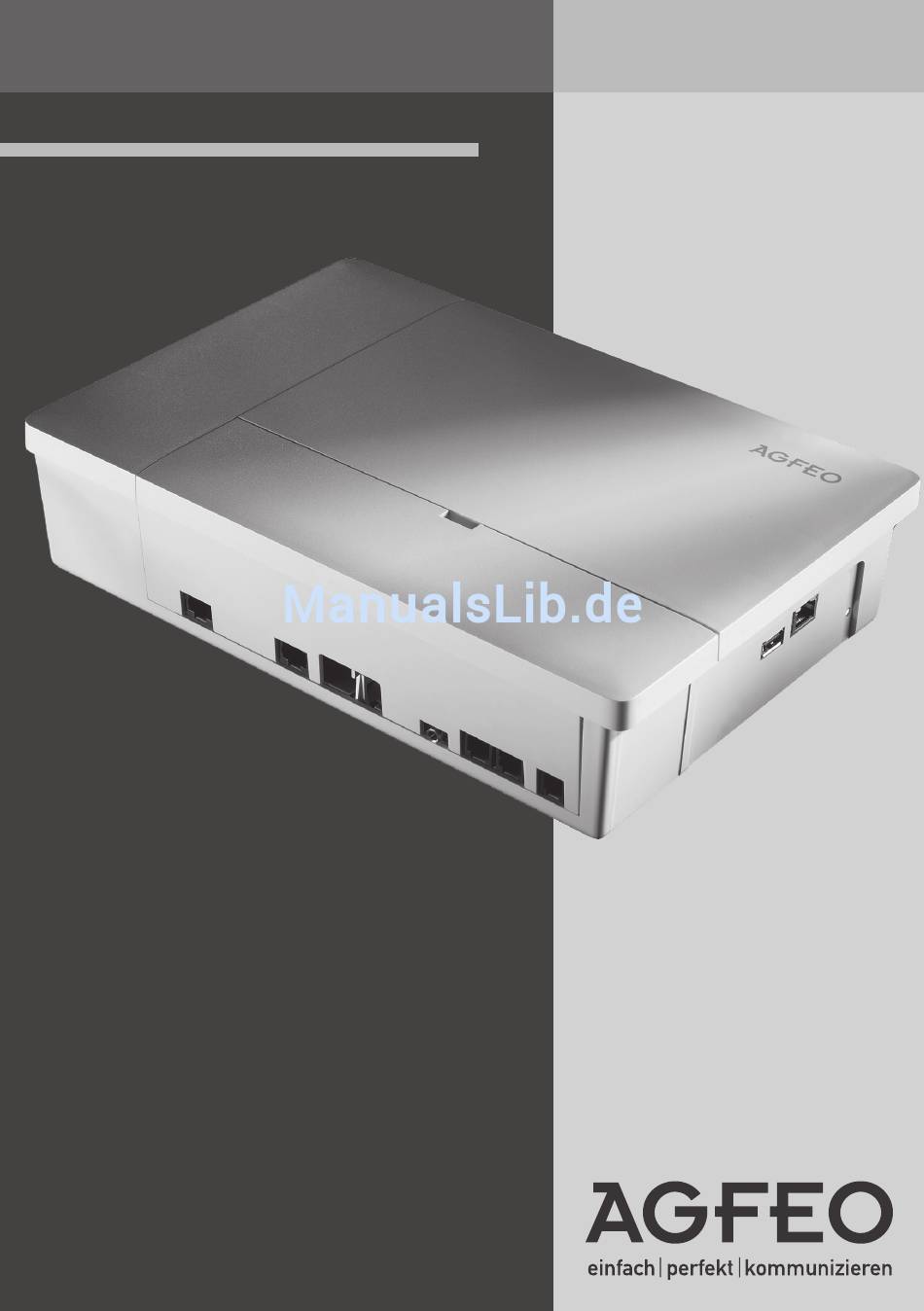

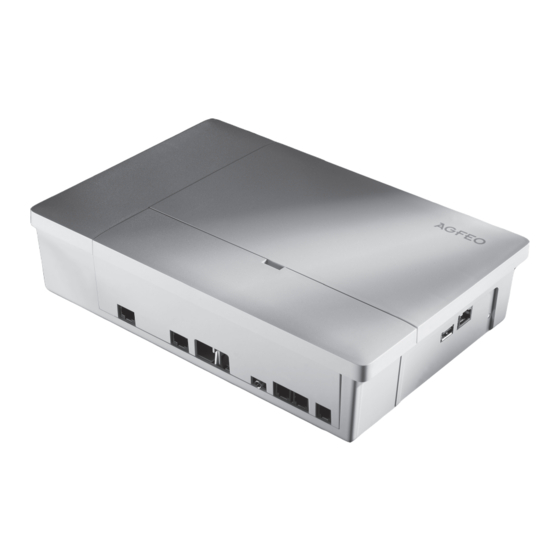

- Seite 1 Installation und Kommunikationssystem Konfiguration elements ES 522...
-
Seite 2: Sicherheitshinweise
ISDN-Netz betreiben dürfen. Ausserdem können Sie zwei digitale AGFEO- Systemtelefone an jedem internen S0-Bus anschließen. Sind die Digitalports auf Up0 intern konfiguriert, können Sie je Port ein AGFEO Up0-System- telefon betreiben. Der LAN-Anschluss dient zur Integration der elements in ein bestehendes Netzwerk. -
Seite 3: Inhaltsverzeichnis
ES 522 Inhaltsverzeichnis Sicherheitshinweise ..........................2 Über dieses Handbuch ..........................2 Inhaltsverzeichnis ........................... 3 Lieferumfang kontrollieren ........................4 Standort wählen ............................4 230 V Netzversorgung ..........................4 Anschlussfeld der ES 522 öffnen ......................5 Anschlussbelegung der ES 522 ......................5 Externe S0-Anschlüsse fest ........................ -
Seite 4: Lieferumfang Kontrollieren
- 1 CD mit Softwarepaket TK-Suite Client elements - 1 Bohrschablone Die Bedienungsanleitungen im PDF-Format finden Sie auf unserer Homepage www.agfeo.de Standort wählen - Installieren Sie die TK-Anlage nur in einem trockenen und nicht explosionsgefährdeten Raum. Sie darf nicht installiert werden: in der Nähe von Elektromotoren, Klimaanlagen, Heizkörpern, an Orten mit direkter Sonneneinstrahlung, in der Nähe von Sendeanlagen... -
Seite 5: Anschlussfeld Der Es 522 Öffnen
ES 522 Anschlussfeld der ES 522 öffnen Drücken Sie die Rastnase mit einem Schieben Sie die Abdeckung in Pfeilrichtung Schraubendreher herunter. Anschlussbelegung der ES 522 Anschlüsse an der Front 100R Ext. Ext. Up0-6 Up0-5 S0-4 S0-4|S0-3 S0-3 1 2 3 4 100R 100R a1 b1 a2 b2... -
Seite 6: Externe S0-Anschlüsse Fest
S0-Busses an. Ist der Mehrgeräteanschluss nicht als S0-Bus ausgeführt, können Sie die ISDN-TK- Anlage direkt am NTBA anschließen. Up0 Ports fest An den beiden Up0 Ports 5 & 6 können Sie AGFEO Up0 Systemtelefone betreiben. Um die Teilneh- merleitungen anzuschliessen, gehen Sie wie folgt vor: Anschluss der Teilnehmerleitungen... -
Seite 7: Einstellungen Der Digital- Und S0-Ports
ES 522 Einstellungen der Digital- und S0-Ports Jumperstellungen Digitalport 2 Jumperstellungen Digitalport 1 S0 extern S0 intern Up0 int S0 extern S0 intern Up0 int Abschlusswiderstand Abschlusswiderstand Abschlusswiderstände Digitalport 2 Digitalport 1 S0-3, S04 UP0-6/5 S0-4 S0-3 Hinweis: Die Abschlußwiderstände sind eingeschaltet, wenn die DIP-Schalter auf „On“ stehen. -
Seite 8: Umschaltbare Digitalports - Externer Isdn-Anschluss
ES 522 Umschaltbare Digitalports - externer ISDN-Anschluss Bevor Sie Änderungen an der hardwareseitigen Konfiguration der Digitalports vornehmen, zie- hen Sie bitte den Netzstecker der TK-Anlage! Externer ISDN-Anschluss Den externen ISDN-Anschluss können Sie an einem Anlagen-oder an einem Mehrgeräteanschluss betreiben. - Drücken Sie die Klemmfeder mit einem geeigneten Werkzeug (Schraubendreher mit schmaler Klinge) herunter und schieben Sie die einzelnen Adern bis zum Anschlag in die Klemme. -
Seite 9: Umschaltbare Digitalports - Interner S0-Anschluss
An einen internen S0-Anschluss der TK-Anlage können Sie, wie an einen Mehrgeräteanschluss, bis zu acht ISDN-Endgeräte anschließen. ISDN - Endgeräte: - digitale AGFEO-Systemtelefone (max. 2 digitale Systemtelefone pro S0 Bus) - ISDN - Telefone - ISDN - PC-Karten - ISDN - Faxgeräte Sie können bis zu vier ISDN - Endgeräte anschließen, die über keine eigene Stromversorgung ver-... -
Seite 10: Umschaltbare Digitalports - Up0
- Bitte beachten Sie, dass nur 1 Endgerät je Up0 Anschluss betrieben werden kann. Betriebsart von analog-Port 8 ändern Sie haben die Möglichkeit, eine FTZ TFE an Ihrer elements ES 522 zu betreiben. Als Sprachkanal wird dazu der ab-Port 8 genutzt. Hierzu müssen Sie, wie unten dargestellt, die Betriebsart ändern. -
Seite 11: Ftz Tfe Anschliessen
ES 522 FTZ TFE anschliessen - Anschluss eines potentialfreien Klingeltasters Türfreisprecheinrichtung mit Schnittstelle nach FTZ 123 D 12 an die KT-Kontakte der ES 522. La2, Lb2 = gleichstromfreier Sprechkreis (analog-Port 8) - Anschluss des gleichstromfreien Sprechkrei- KT1, KT2 = Anschlüsse für potentialfreier Klingeltaster (KT-Kontakte der ES 522) ses der TFE an a/b Port 8. -
Seite 12: Inbetriebnahme
ES 522 Inbetriebnahme Sie haben die TK-Anlage installiert. Bevor Sie telefonieren können, sind nur noch wenige Handgriffe notwendig. - Schließen Sie die Endgeräte an. Sie können alle Endgeräte anschließen, die Sie auch am öffent- lichen TK-Netz anschließen dürfen. - Stecken Sie den Westernstecker des ISDN-Anschlusskabels in die abschliessende Telekommunikationssteckdose Ihres ISDN-Providers. -
Seite 13: Die Konfiguration Der Es 522 - Ip Abfragen
Die Konfiguration der ES 522 - IP abfragen Um die IP-Adresse der ES 522 zu erfahren gehen Sie wie folgt vor: Schliessen Sie ein AGFEO Systemtelefon an der ES 522 an. Nach dem Hochfahren der Anlage bestätigen Sie am Systemtelefon die vergebene Internnummer. -
Seite 14: In Die Konfigurationsoberfläche Einloggen
ES 522 In die Konfigurationsoberfläche einloggen Geben Sie die IP-Adresse der ES 522 in Ihren Browser ein und rufen Sie die Seite auf. Es öffnet sich das LOGIN-Fenster: Geben Sie den Benutzernamen „admin“ und das Passwort „admin“ ein und klicken Sie auf „login“. -
Seite 15: Wichtige Hinweise Zur Konfigurationsoberfläche Der Es 522
ES 522 Wichtige Hinweise zur Konfigurationsober- fläche der ES 522 Bitte beachten Sie, dass die gesamte Konfiguration der ES 522 Benutzerbezogen ist. Aus diesem Grund beginnt die Beschreibung der Konfiguration der elements mit der Einrichtung und Konfiguration der Benutzer. Bitte beachten Sie, dass nachträglich angemeldete Endgeräte (z.B. IP-Telefone wie das ST 40 IP) ebenfalls den jeweiligen Benutzern zugeordnet werden müssen, um eine einwandfreie Funktion zu gewährleisten! Die Konfigurationsfelder im TK-Suite Server der elements sind in der selben Reihenfolge auf-... -
Seite 16: Die Benutzer-Verwaltung
ES 522 Die Benutzer-Verwaltung Direkt nach dem Einloggen öffnet sich die Benutzerverwaltung. Hier wird zu jedem angeschlosse- nen Endgerät beim Erststart ein Benutzer erstellt. Sie können diese Benutzer nun bearbeiten. Der markierte Benutzer wird grün eingefärbt. Sie können hier für den Benutzer - einen Namen - eine Internrufnummer - eine Beschreibung... -
Seite 17: Die Benutzer-Einstellungen
ES 522 Die Benutzer-Einstellungen In den Benutzer-Einstellungen können Sie für jeden Benutzer vorgeben - ob die Rufnummer übermittelt werden soll - ob vom TK-Suite Client elements gewählt werden darf - ob der Benutzer direkt oder mit „0“ ein Amt belegen soll - welche externen Rufnummern der Benutzer verwenden darf - welche externe Linie bevorzugt benutzt werden soll - welche Wählregel der Benutzer verwendet (Frei- und Sperrwerk sowie Routingoptionen) -
Seite 18: Standorte Anlegen
ES 522 Standorte anlegen Unter dem Punkt „Standorte“ geben Sie Ihren Standort und Ihre Ortsvorwahl ein. HINWEIS: Zur einwandfreien Nutzung von ortsfremden SIP-Extern-Anschlüssen sollten Sie einen wei- teren Standort verwenden. ISDN Leitungen einrichten Im Auslieferungszustand ist die ES 522 so konfiguriert, dass Sie an einem Mehrgeräteanschluß betrieben werden kann. -
Seite 19: Externe Sip-Anschlüsse Einrichten
ES 522 Externe SIP-Anschlüsse einrichten Um externe SIP-Konten einzurichten, klicken Sie auf den Punkt „SIP-Konten“ Klicken Sie auf das Zahnradsymbol und klicken Sie für unser Beispiel auf „SIP Extern“ um ein neues SIP-Konto anzulegen. Geben Sie hier die Daten ein, die Sie von Ihrem Provider erhalten haben. Nachfolgend eine Beispielkonfiguration für den Provider 1&1: HINWEISE: Bitte beachten Sie die Vorgaben Ihres SIP-Providers zu Benutzer, Passwort und Authentifizierungs-... -
Seite 20: Rufverteilungen Einrichten
ES 522 Rufverteilungen einrichten Klicken Sie auf den Punkt „Rufe von extern“. Im Auslieferungszustand werden alle ankommende Rufe von extern auf allen angeschlossenen Endgeräten signalisiert (Defaultgruppe 99) : Klicken Sie auf den Punkt „Rufverteilung erstellen“ und wählen Sie eine MSN aus, für die Sie eine spezielle Rufverteilung einrichten möchten. -
Seite 21: Rufverteilungen Einrichten
ES 522 Rufverteilungen einrichten Schliessen Sie das Fenster durch einen Klick in das Hauptfenster. Um die externen Rufe, die nicht auf der MSN für das Faxgerät ankommen, vorab zu verschiedenen Benutzern zu leiten, können Sie weitere Rufvarianten hinzufügen. Im Beispiel sollen alle Anrufe aus Bielefeld direkt zum Benutzer „Klaus“... -
Seite 22: Rufverteilungen Einrichten
ES 522 Rufverteilungen einrichten Klicken Sie auf das Zahnradymbol, und wählen Sie „Aktion ‚Rufe Benutzer‘ hinzufügen“ aus. Klicken Sie auf das Stift-Symbol. Wählen Sie den Benutzer „Klaus“ aus und klicken Sie ins Hauptfenster. Alle Rufe auf den nicht für das Fax vergebenen MSNs, die aus Bielefeld kommen, werden jetzt nur bei Benutzer „Klaus“... -
Seite 23: Voiceboxen
ES 522 Voiceboxen Die ES 522 verfügt über 6 Voiceboxen, die Sie jeweils für einen oder mehrere Benutzer sowie Ru- fen von Extern zuweisen können. Um die Voicebox von einem internen Telefon abhören zu können, müssen Sie der Voicebox eine interne Rufnummer zuweisen. Haben Sie eine Voicebox einem End- gerät zugewiesen, muß... -
Seite 24: Abgehende E-Mail Adresse Der Es 522 Einrichten
ES 522 Abgehende E-Mail Adresse der ES 522 einrichten Sie können für Ihre ES 522 eine abgehende E-Mail Adresse einrichten. Diese wird benötigt, um E-Mail Benachrichtigungen bei Erhalt neuer Voicebox-Mitteilungen zu verschicken. Öffnen Sie dazu im Konfigurationsmenü der elements den Punkt „Hardware/Allgemein“ Unter „SMTP Adresse“... -
Seite 25: Die Rufprofile - Schritt 1
ES 522 Die Rufprofile - Schritt 1 Im Menüpunkt „Rufprofile“ können Sie für jeden Benutzer bis zu 10 Rufprofile vorgeben. Jedes dieser Rufprofile kann aus bis zu 10 Regeln und Aktionen bestehen. Im Auslieferungszu- stand ist für jeden Benutzer bereits das Rufprofil „Anwesend“ angelegt, das bewirkt, dass alle für diese Benutzer anstehenden Rufe auf dem ihm zugewiesenen Telefon unbegrenzt signalisiert werden. -
Seite 26: Die Rufprofile - Schritt 2
ES 522 Die Rufprofile - Schritt 2 Im 2. Schritt wird das Rufprofil so erweitert, dass alle Anrufe von Extern zu einem anderen Benut- zer weitergeleitet werden: - Klicken Sie Rufvariante hinzufügen. - Klicken Sie auf Anruffilter hinzufügen. Es wird automatisch der Anruffilter für alle Rufe von extern gesetzt. -
Seite 27: Die Rufprofile - Schritt 3
ES 522 Die Rufprofile - Schritt 3 Im 3. Schritt wird das Rufprofil so erweitert, dass zusätzlich alle Anrufe von AGFEO auf Ihre Voice- box umgeleitet werden. - Klicken Sie Rufvariante hinzufügen. - Klicken Sie auf Anruffilter hinzufügen. Es wird automatisch der Anruffilter für alle Rufe von extern gesetzt. -
Seite 28: St 40 Ip Anmelden
HINWEIS: Wenn Sie ein ST 40 IP über eine Internetverbindung ohne VPN an der AGFEO elements ES 522 anmelden wollen, müssen dafür in Ihrem Router die TCP-Ports 5904 bis 5911 und die UDP-Ports 5004 bis 5019 sowie 5060 bis 5064 zur ES 522 weitergeleitet werden. -
Seite 29: Sip-Telefone Anmelden
ES 522 SIP-Telefone anmelden Geben Sie die Anmeldedaten (IP-Adresse der ES 522, einen frei gewählten Benutzernamen und ein Passwort Ihrer Wahl) an Ihrem SIP-Telefon ein, wie in der Bedienungsanleitung Ihres SIP-Telefons beschrieben. Anschließend öffnen Sie die Konfigurationsoberfläche der Elements und klicken Sie auf „Hardwareeinstellungen“. -
Seite 30: Urheberrecht
Firmen. Technische Änderungen Die AGFEO GmbH & Co. KG behält sich vor, Änderungen zu Darstellungen und Angaben in dieser Dokumentation, die dem technischen Fortschritt dienen, ohne vorherige Ankündigung vorzuneh- men. Diese Dokumentation wurde mit größter Sorgfalt erstellt und wird regelmäßig überarbeitet. - Seite 31 So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. AGFEO GmbH & Co. KG Gaswerkstr. 8 Änderung und Irrtum vorbehalten. D-33647 Bielefeld Printed in Germany Internet: http://www.agfeo.de...
