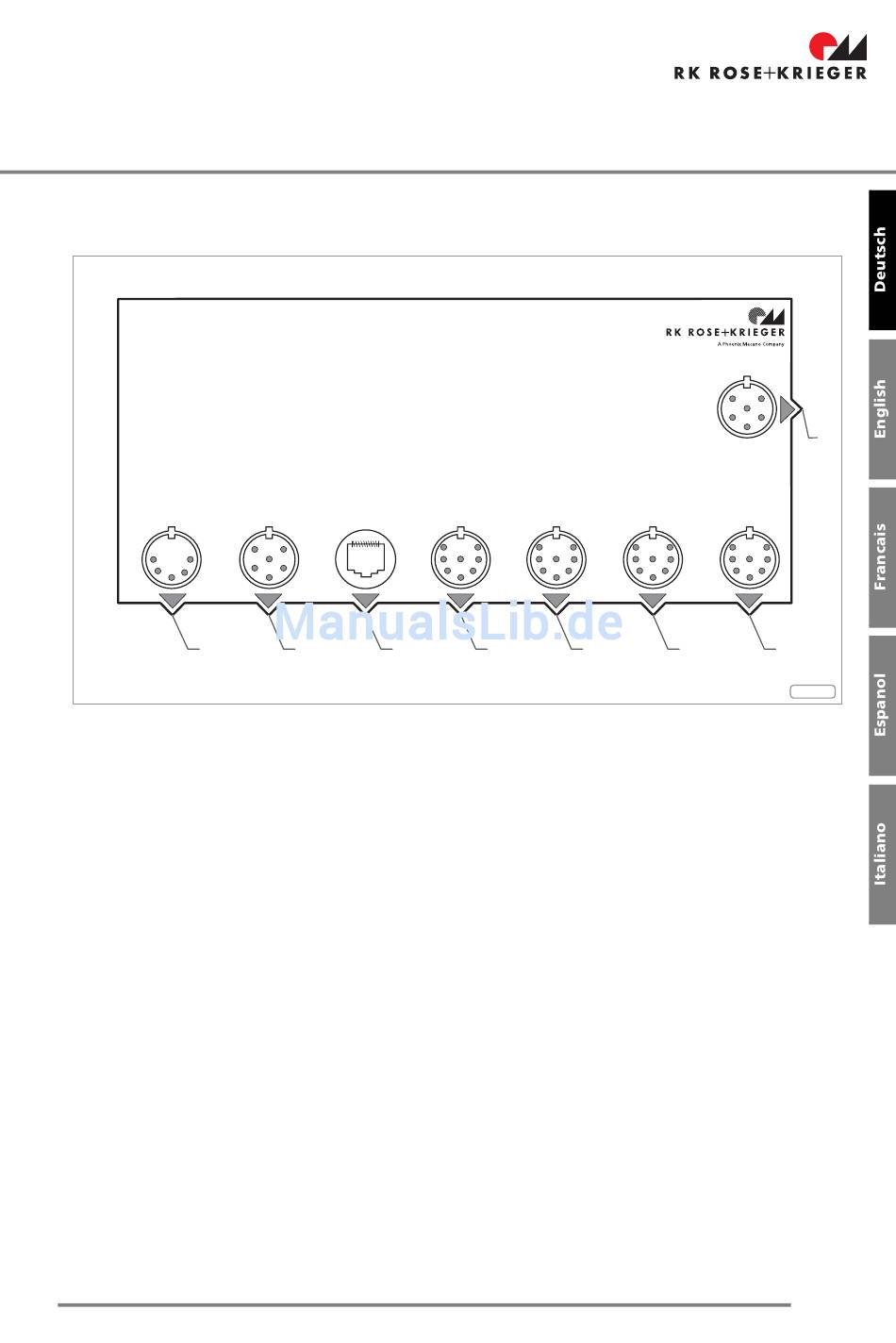

7.2.3 Anschlussbelegung der RKMultiControl quadro

RK Multi Control quadro
paralleler serieller Hand-
Handschalter
7
1 Anschlussbuchse für den ersten Antrieb
2 Anschlussbuchse für den zweiten Antrieb
3 Anschlussbuchse für den dritten Antrieb
4 Anschlussbuchse für den vierten Antrieb
5 Anschlussbuchse für Verbindungskabel
6 Anschlussbuchse für einen seriellen Handschalter (6-poliger DIN-Stecker nach DIN 45322)
(6-Tasten-Handschalter oder Basisstation des 8-Tasten-Funkhandschalters)
7 Anschlussbuchse für einen parallelen Handschalter (5-poliger DIN-Stecker nach DIN 41524)
(2-Tasten-Handschalter)
8 Anschlussbuchse für eine Sonderfunktion (6-poliger DIN-Stecker nach DIN 45322)
Synchro-
schalter Schnittstelle
6 5
Sonderfunktion
Antrieb 4 Antrieb 3
4 3
7. Lebensphasen
Antrieb 2 Antrieb 1
2 1
8
RK-0096
15
