7. Lebensphasen

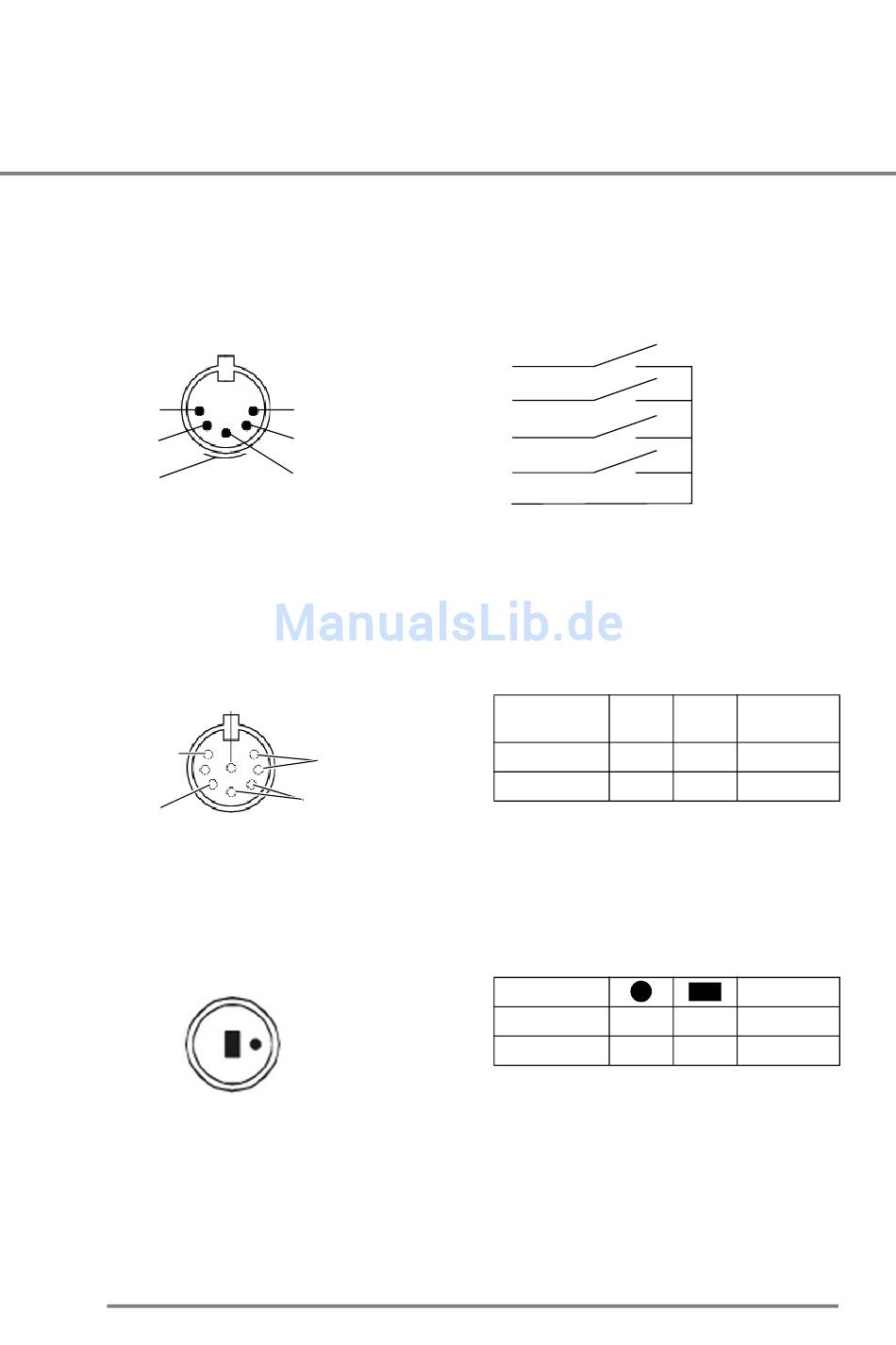

7.2.3 Anschlussbelegung
Handschalterbuchse
Antrieb 2 Auf
Antrieb 2 Ab
GND
Anschlussbelegung der Motorbuchse (Anschlussbuchse 1 und 3)
Hallsensor Kanal B /
Endschalter oben
Hallsensor Kanal A /
Endschalter unten
+20 V
Anschlussbelegung der Motorbuchse (Anschlussbuchse 2 und 4)
14
Vcc (20 V)
Antrieb 1 Ab
Antrieb 1 Auf
–
Motor
Pin 1+7
–
Motor
Pin 2+4
Ansteuerungsbeispiel
Pin 5
Pin 4
Pin 3
Pin 2
Pin 1
Pin
Möglichkeit
1+7
1
+
2
-
Möglichkeit
1
+
2
-
–
Antrieb 2
AB
–
Antrieb 1
AB
Antrieb 2
–
AUF
–
Antrieb 1
AUF
Pin
Richtung
2+4
-
einfahren
+
ausfahren
Richtung
-
ausfahren
+
einfahren
