7. Lebensphasen

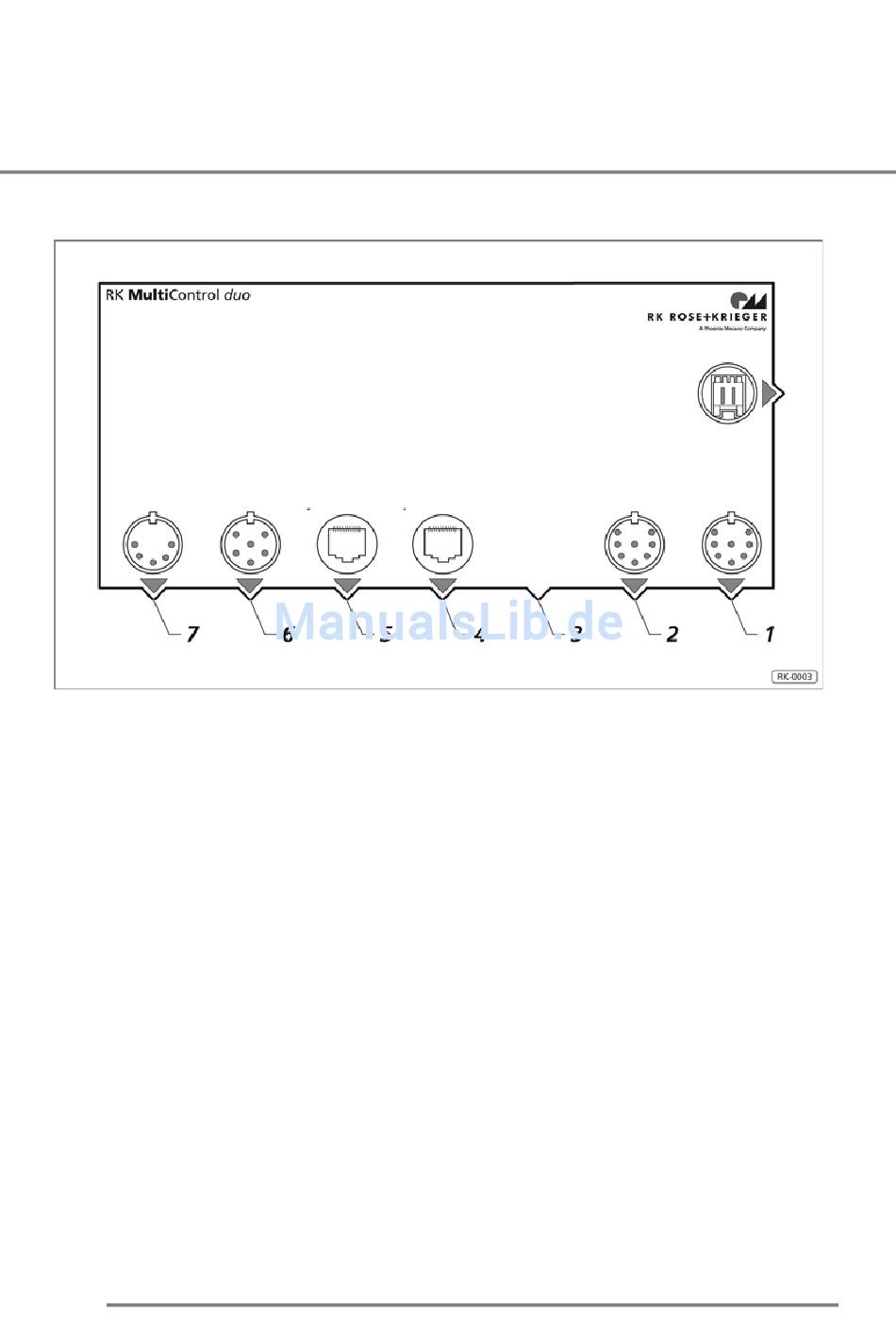

7.2.2 Anschlussbelegung der RKMultiControl duo

paralleler serieller Hand-
Handschalter
1 Anschlussbuchse für den ersten Antrieb
2 Anschlussbuchse für den zweiten Antrieb
3 nicht belegt
4 Anschlussbuchse für Verbindungskabel oder Abschlussstecker
5 Anschlussbuchse für Verbindungskabel oder Abschlussstecker
6 Anschlussbuchse für einen seriellen Handschalter (6-poliger DIN-Stecker nach DIN 45322)
(6-Tasten-Handschalter oder Basisstation des 8-Tasten-Funkhandschalters)
7 Anschlussbuchse für einen parallelen Handschalter (5-poliger DIN-Stecker nach DIN 41524)
(2-Tasten-Handschalter)
14
Synchro-
schalter Schnittstelle
Synchro-
Schnittstelle
Akkubuchse
(optional)
Antrieb 2 Antrieb 1
