7.4.2 Montage der Schaltleiste

Schaltleisten von unterschiedlichen Lieferanten können unterschiedliche Eigenschaften haben.
Zur Auswahl einer geeigneten Schaltleiste müssen die folgenden Eigenschaften der Schaltleiste
beachtet werden:
•
Betätigungsweg
•
Nachlaufweg
•
Abschlusswiderstand
•
Schaltwiderstand

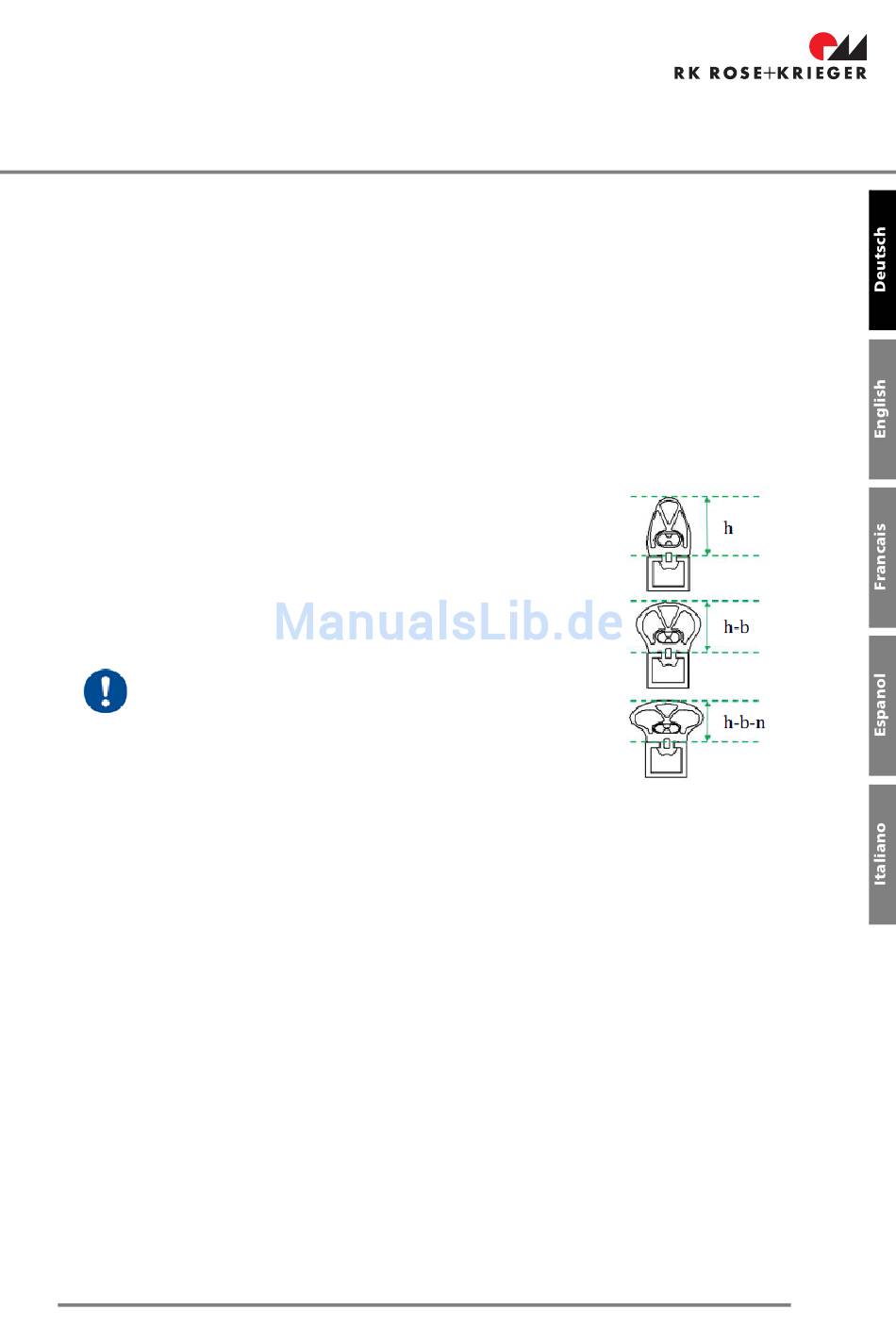

„h" ist die Grundhöhe einer Schaltleiste im nicht betätigten
Zustand. Damit die Schaltleise auslöst, muss sie um den Be-
tätigungsweg „b" verformt werden. Erst dann wird die
Schaltleiste AKTIV.
Nachdem die Schaltleiste betätigt wurde, kann sie um den
Nachlaufweg „n" verformt werden.
Verformungen > Nachlaufwege „n" führen zur dauerhaften
Beschädigung und Fehlfunktionen. Beschädigte Schaltlei-
sten sind zu ersetzen. Es muss beachtet werden, dass nicht
alle Schaltleisten über einen Nachlaufweg verfügen.
Der Nachlaufweg der Schaltleiste muss größer
sein als der Anhalteweg der Hubsäule.
Der Betätigungs- und Nachlaufweg jeder Anwendungen/
Einheit muss individuell betrachtet werden. Zur Auswahl der
für Sie erforderlichen Schaltleiste, verwenden Sie die Tabelle
auf Seite 20.
