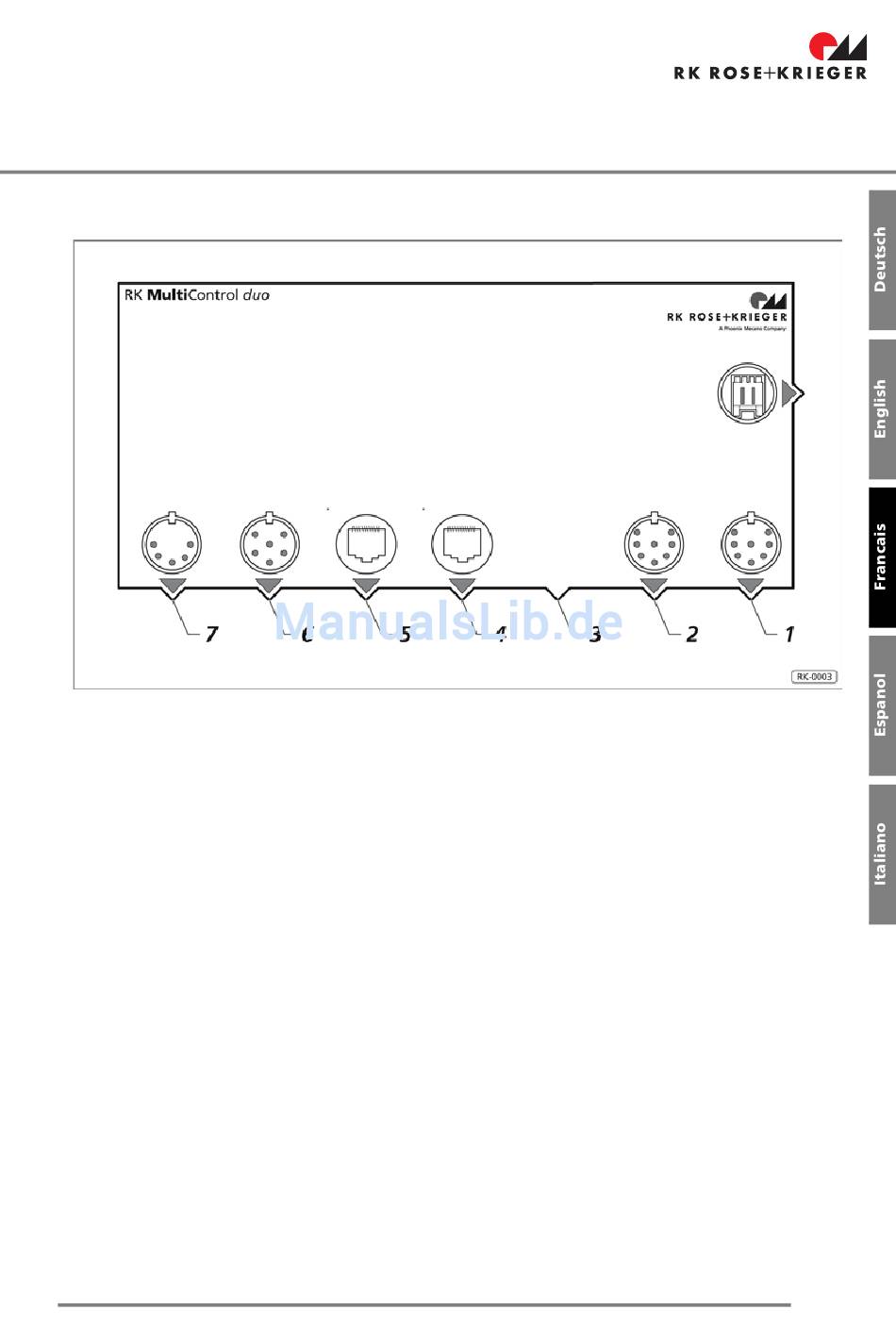

7.2.2 Raccordement électrique du RKMultiControl duo
Commutateur Commutateur
parallèle
1 Prise de raccordement pour le premier entraînement
2 Prise de raccordement pour le second entraînement
3 non occupé
4 Prise de raccordement pour câble de liaison ou fiche de terminaison
5 Prise de raccordement pour câble de liaison ou fiche de terminaison
6 Prise de raccordement pour un commutateur manuel série (fiche DIN 6 broches selon DIN 45322)
(commutateur manuel à 6 touches ou station de base du commutateur manuel radio à 8 touches)
7 Prise de raccordement pour un commutateur manuel parallèle (fiche DIN 5 broches selon DIN 41524)
(commutateur manuel à 2 touches)
Interface
série Synchro
Interface
Synchro
7. Phases de vie
Prise accumula-
teur (optionnel)
Entraîne- Entraîne-
ment 2 ment 1
