Betriebsanleitung WSTE 500 und WSTE 1000

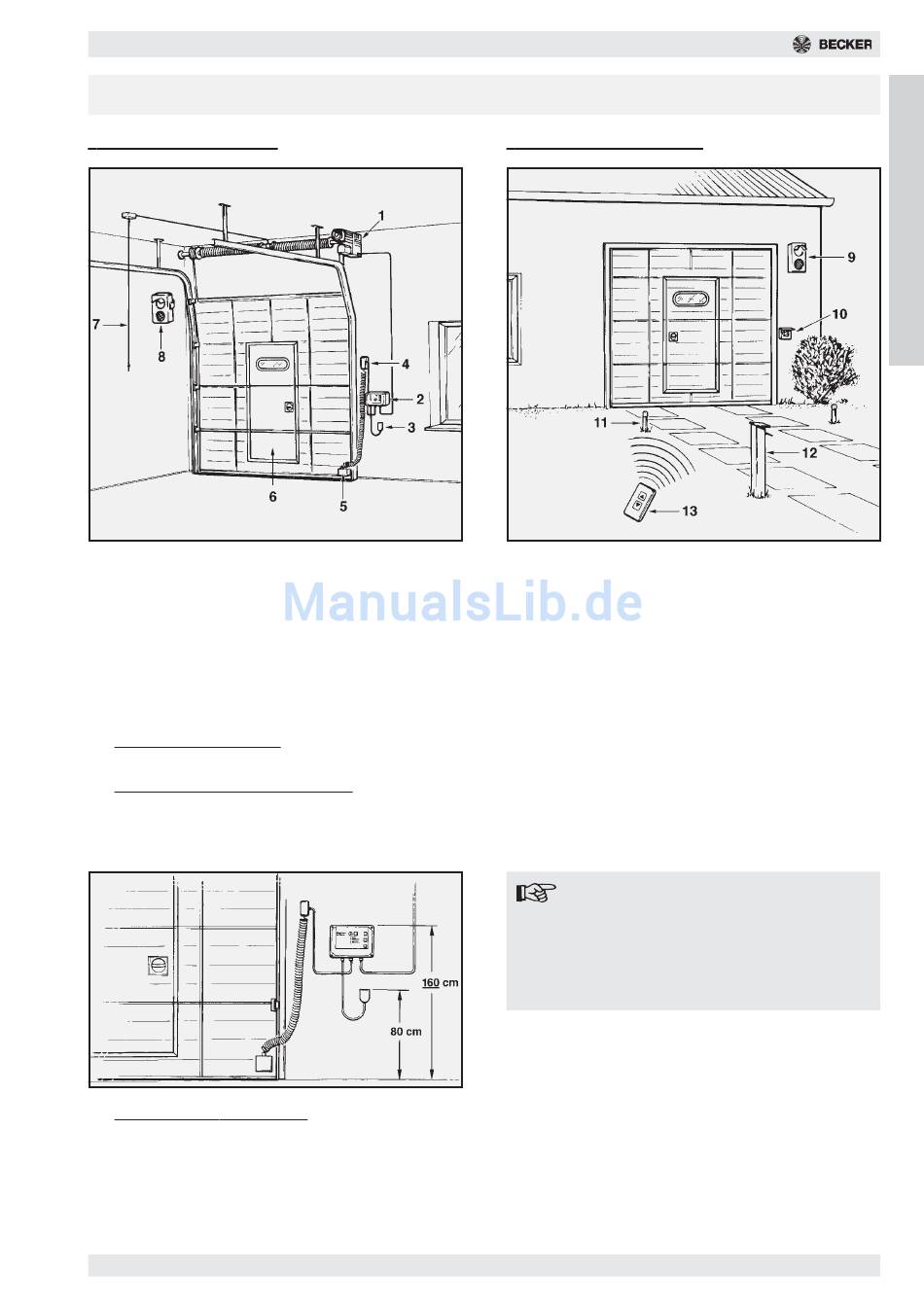

Toransicht von Innen:

1. Aufsteckantrieb
2. WSTE 500 bzw. WSTE 1000
3. CEE-Stecker
4. Abzweigdose (Kontaktleiste)
5. Druckwellenschalter
6. Schlupftür
7. Deckenzugtaster
(innen und / oder außen)
1
Montage der Steuerung
Montieren Sie zunächst die Steuerung in Augenhöhe.
2
Installation des Stromanschlusses
Befestigen Sie eine CEE 16A/6H-Steckdose unterhalb der Steuerung in ca. 80 cm Höhe (mit 3-poligem
Drehstromautomat 3x16A absichern), oder schließen Sie die Steuerung über ein fest verlegtes Installations-
kabel (z.B. NYM-I 5 x 2,5 mm
3
Anschluß Motor / Steuerung
Das Antriebskabel (12-adrig) ist an den Klemmen „Motor" (Seite 6, Bild 1), und an den Klemmen „Endschalter"
(Seite 6, Bild 2) und PE gemäß Schaltplan WSTE 500 (Seite 14) oder WSTE 1000 (Seite 15) anzuschließen
(entfällt, bei Komplettlieferung).

Montageanleitung

2
) an.
Toransicht von Außen:
8. Ampel - Innen
9. Ampel - Außen (WSTE 1000)
10. Not - Aus - Taster extern
11. Lichtschranke
12. Schlüsseltaster
13. Funkfernsteuerung (Handsender)
ACHTUNG:
Bei allen Verdrahtungsarbeiten muß die
Anlage durch Ziehen des CEE-Steckers/
Abschalten des Hauptschalters span-
nungsfrei geschaltet werden. Beachten
Sie bei der Installation die geltenden VDE-
Richtlinien.
