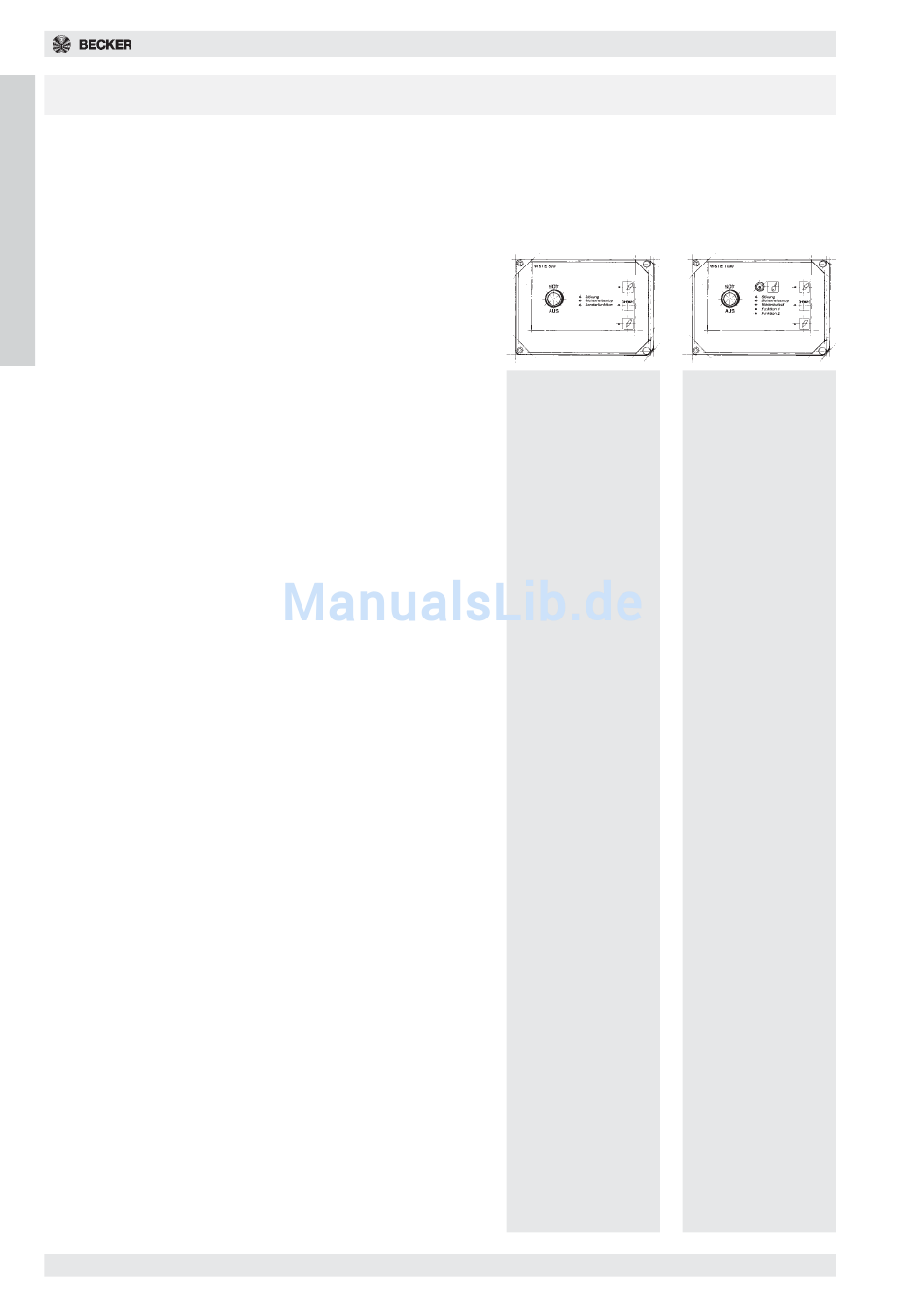

Übersicht Der Funktionen Und Anschlüsse - Becker Wste 1000 Betriebsanleitung

Die Torsteuerungen WSTE 500 / WSTE 1000 sind elektronische Wendesteuerungen. Sie sind für den Einsatz mit
Torantrieben mit mechanischer Endabschaltung ausgelegt. Diese Antriebe arbeiten mit 6 Endschaltern und sind in
D
Verbindung mit den Steuerungen WSTE 500 / WSTE 1000 für den Betrieb von Sektional- und Rolltoren bestimmt.
E
U
T
S
C
H
INTERNE FUNKTIONEN:
Wendesteuerung ................................................................................
Auswertung Unterschienenabschaltung DW oder EL .....................
Anzeige Störung ................................................................................
Anzeige Sicherheitsstop ....................................................................
Anzeige Wiederzulauf ........................................................................
Anzeige für Sonderfunktionen 1 ........................................................
Anzeige für Sonderfunktionen 2 ........................................................
Zykluszähler .......................................................................................
Funktionstaster AUF, STOP und AB
(im Gehäusedeckel integriert) ...........................................................
Schlüsselschalter zur Aktivierung der Teilöffnung ...........................
Betriebsspannung 3 x 400 V (oder 3 x 230 V auf Bestellung) .........
Betriebsspannung 1 x 230 V .............................................................
Kleinspannungsausgang 24V / 100mA
(z.B. für Lichtschranke) ......................................................................
ANSCHLÜSSE FÜR:
Externer Not-Aus-Taster, Schlupftür- bzw. Federbruchsicherung ..
Schlaffseilendschalter ........................................................................
Not-Aus-Taster ...................................................................................
Zusätzlicher 3-fach-Drucktaster:
(Funktion: AUF, STOP, AB innen) ....................................................
Tastereingang AUF (Funktion: AUF außen) .....................................
TOR - STOP beim Öffnen, z.B. Einzugsicherung .............................
TOR - STOP beim Schließen, z.B. Lichtschranke .............................
Automatischer Wiederzulauf .............................................................
AUF / STOP / AB Schrittschalter:
TOR - Innen (z.B. Deckenzugschalter) ..............................................
TOR - Außen (z.B. Schlüsseltaster) ...................................................
Einfachampel .....................................................................................
Gegenverkehrsampel ........................................................................
Potentialfreier Kontakt für Sonderfunktionen 1 ................................
Potentialfreier Kontakt für Sonderfunktionen 2 ................................
LIEFERBAR MIT:
Funkbedienung (auch nachrüstbar) .................................................
NOT - AUS - Taster im Gehäusedeckel (auch nachrüstbar) ............
NOT - AUS - Taster abschließbar (auch nachrüstbar) ......................
Anschluß für Sensorik Rutschkupplung ...........................................
4
Funktionen und Anschlüsse
Betriebsanleitung WSTE 500 und WSTE 1000
WSTE 500
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
WSTE 1000
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
