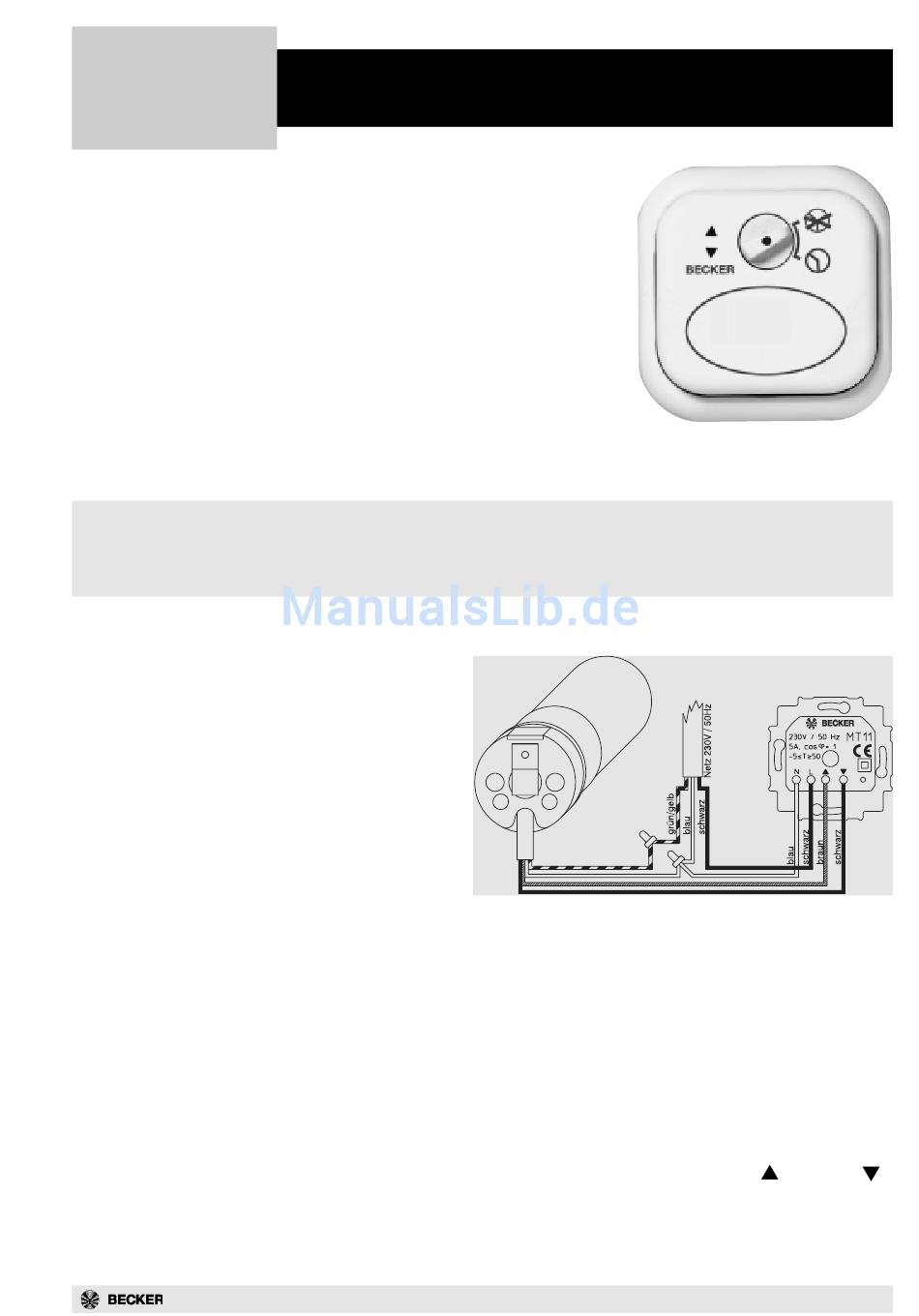

Betriebs-
Anleitung
1. Anwendung
Der Memory-Taster MT11 ist ein Taster mit integrierter Elektro-
nik. Sie können damit ohne aufwendige und komplizierte Pro-
grammierung Ihren Rolladen täglich zu den von Ihnen ge-
wünschten Zeitpunkten automatisch öffnen und schließen. In
seiner einfachen Bedienung ist der MT11 mit einem mechani-
schen Schalter vergleichbar.
Es ist auch möglich mehr als einen Rohrantrieb zu steuern.
Dabei müssen die Antriebe durch entsprechende Relais-
steuerungen voneinander entkoppelt werden.
Die Kondensatorrückspannung kann andernfalls die Antriebe
beschädigen. Bei BECKER-Rohrantrieben mit elektronischer
Endabschaltung kann diese Entkopplung entfallen.
Achtung!
Elektroanschlüsse dürfen nur von einer Elektrofachkraft durchgeführt werden.
Vor der Montage ist die Stromzuleitung spannungsfrei zu schalten.
2. Montage
Der Memory-Taster MT11 kann in jeder Unter-
putzschalterdose montiert werden.
1. Nehmen Sie die Frontblende des Memory-
Tasters durch leichtes Hebeln an der Aus-
sparung vom Taster ab (Benutzen Sie da-
für evtl. einen Schraubendreher). Entfer-
nen Sie dann den Abdeckrahmen vom Ta-
ster.
2. Schließen Sie den Memory-Taster MT11
gemäß Anschlußplan an. Vermeiden Sie
dabei unnötig lange Anschlußadern.
3. Befestigen Sie den Taster-Einsatz mit den beiden mitgelieferten Schrauben in den Bohrungen
der Unterputzdose. Achten Sie bitte beim Einschieben des Tasters darauf, daß die Anschluß-
adern nicht um den Taster-Einsatz gewickelt sind.
4. Abschließend wird die Frontblende oben eingehängt. Durch leichtes Andrücken der Taster-
fläche rastet die Blende an der Unterseite ein.
5. Überprüfen Sie die Laufrichtung des Rolladens nach folgenden Schritten:
• Drücken Sie die Tastfläche und halten Sie diese für mehrere Sekunden gedrückt. Verglei-
chen Sie die Anzeige der Richtungs-LEDs mit der Laufrichtung des Rolladens.
• Läuft der Rolladen nicht in die angezeigte Richtung, schalten Sie die Anlage erneut
spannungsfrei und tauschen Sie die Drähte an den Anschlußklemmen AUF( ) und AB( ).
Ihr Memory-Taster MT11 ist anschließend betriebsbereit.
Memory-Taster MT11
Memory-Taster MT11
Anschlußplan MT11
1
