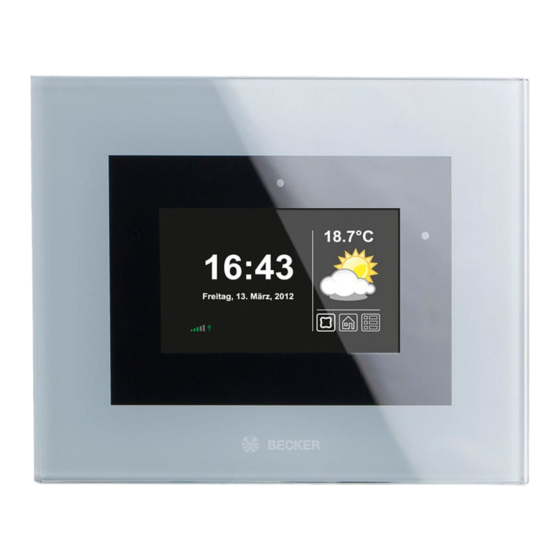

CentralControl
CC51, CC31
Montage- und Betriebsanleitung
de
Steuerzentrale
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Becker CC 51

Inhaltszusammenfassung für Becker CC 51

  • Seite 1 CentralControl CC51, CC31 Montage- und Betriebsanleitung Steuerzentrale Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...

  • Seite 2: Inhaltsverzeichnis

    Internetradio – abspielen.............................. 44 Internetradio - Sender hinzufügen ........................... 45 Internetradio - Sender sortieren ............................ 46 Internetradio - Sender löschen............................ 48 Einbinden externer Webcams............................ 49 Erstanmeldung Ihrer CentralControl beim Becker Server für den Fernzugriff .............. 51 Einstellungen.................................. 53 Empfänger .................................. 53 Einlernen von Empfängern............................ 53 Empfänger zu Räumen hinzulernen .......................... 57 Empfänger aus Räumen löschen.......................... 59...
  • Seite 3 Löschen eines Szenarios ............................ 91 Räume .................................. 93 Anlegen von Räumen .............................. 93 Empfänger zu Räumen hinzufügen .......................... 95 Räume sortieren ............................... 96 Empfänger in Räumen sortieren.......................... 98 Empfänger aus Räumen löschen.......................... 100 Ändern des Namens eines Raumes .......................... 102 Löschen eines Raumes ............................ 104 Zeitschaltuhren................................ 107 Anlegen von Zeitschaltuhren ............................ 107 Ändern von Zeitschaltuhren ............................. 110 Löschen von Zeitschaltuhren neu .......................... 112 Astrofunktion................................ 114...

  • Seite 4: Allgemeines

    Centronic I und II ansteuern. In diesem Gerät wird freie / OpenSource Software eingesetzt. Die Quelltexte können unter http://www.b-tronic.net/source/ herun- tergeladen werden. Auf Wunsch wird Becker-Antriebe die Quelltexte zum Selbstkostenpreis auf CDROM zur Verfügung stellen. Hierfür kontaktieren Sie bitte source@b-tronic.net.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Allgemeine Hinweise • Bitte bewahren Sie die Anleitung auf! • Nur in trockenen Räumen verwenden. • Halten Sie Personen aus dem Fahrbereich der Anlagen fern. • Halten Sie Kinder von Steuerungen fern. • Beachten Sie Ihre landesspezifischen Bestimmungen. • Stellen Sie keine Gegenstände auf die Steuerung. •...

  • Seite 6: Abmessungen

    Abmessungen Alle Abmessungen in mm. CC51 CC31 28,5 Geräteübersicht CentralControl CC51 12 11 1. Integrierte Frontkamera 10. KNX-Stick 2. Lichtsensor 11. Anschluss für Netzadapter 3. Lautsprecher 12. Kopfhörerausgang (Klinke3,5 mm) 4. Touchscreen 13. WLAN-Stick 5. Betriebszustands LED 14. Netzwerkanschluss (RJ45) 6.
  • Seite 7 CentralControl CC31 Anschlüsse / Steckplätze 1. Netzanschluss 7. USB-Anschluss für KNX-Stick 2. LAN-Anschluss 8. USB-Anschluss für Centronic-Stick 3. HDMI-Anschluss 9. USB-Anschluss für Tastatur-Stick 4. AV-Anschluss 10. Kartenslot für SD-Karte 5. YUV-Anschluss 11. Betriebszustands-LED 6. Freier USB 2.0 Anschluss Geräterückseite B-Tronic CentralControl CC31 4035 200 019 0 IP20 SSID: CC31-XXXX...

  • Seite 8: Netzanschluss

    Externe Tastatur 1. Touchpad 6. LED-Licht 2. EIN / AUS Schalter 7. Batteriefach 3. Tastatur 8. Fach für Tastaturempfänger 4. Ohne Funktion 9. Batteriefachdeckel 5. Lichttaste Netzanschluss 1. Ziehen Sie ggfs. den Deckel von der Steuerung ab. 2. Verbinden Sie zuerst den Netzteiladapter mit der Steuerung und anschließend stecken Sie diesen in die Steckdose. 3.
  • Seite 9 2 Navigations- und Statusbereich Im Navigations- und Statusbereich wird das aktuelle Wetter, Statusinformationen sowie die Navigationselemente der eingelern- ten Empfänger angezeigt. 3 Uhr / Datum Anzeige von Datum und Uhrzeit. Die Uhrzeit kann in digitaler oder analoger Form dargestellt werden. 4 Wetter Anzeige des aktuellen Wetters für den gewählten Wetterort.

  • Seite 10: Inbetriebnahme

    Inbetriebnahme Die folgenden Seiten führen Sie, Schritt für Schritt, durch die Installation und Konfiguration der B-Tronic CentralControl. Nach Ausführung aller beschriebenen Schritte sind Ihre Räume und Empfänger eingerichtet und sie können Ihr Zuhause zentral steuern. Die Steuerung Ihrer Empfänger, Gruppen und Szenarien wird erklärt im Menüpunkt Haussteuerung [} 29] Die B-Tronic CentralControl bietet jedoch noch wesentlich mehr Komfort- und Automatisierungsoptionen, mit der Sie Ihre Haus- automation individuell auf Ihre Bedürfnisse abstimmen können.
  • Seite 11 3 Im Konfigurationsmenü bitte “Sprache einstellen” anwählen. Konfiguration Sprache einstellen Bitte gewünschten Netzwerkeinstellungen Menüpunkt wählen Datum / Uhrzeit Wetter Ort einstellen Bildschirmeinstellungen 4 Im Sprachmenü gewünschte Sprache auswählen. 5 Mit dem grünen Haken bestätigen Sie Ihre Eingaben und ver- Sprache Deutsch lassen das Menü.

  • Seite 12: Netzwerkeinstellungen

    Netzwerkeinstellungen Auch ohne Einbindung in ein Netzwerk steht Ihnen natürlich die volle Heimautomatisierungs-Funktionalität der B-Tronic Cen- tralControl zur Verfügung. Einige Zusatzfunktionen und Zugriffsmöglichkeiten sind jedoch nur mit Netzwerk- bzw. Internetzugriff möglich. Um diese Funktionen nutzen zu können, stellen Sie bitte sicher, dass die B-Tronic CentralControl mit Ihrem Netzwerk verbunden ist und eine Internetverbindung besteht und die Uhrzeit richtig eingestellt ist.
  • Seite 13 4 Hier können Sie den Namen der B-Tronic CentralControl än- dern. Hostname Netzwerk 5 Auswahl für Accesspoint (Konfigurations-WLAN der B-Tronic CentralControl. Verfügbar nur bei CC31) Ethernet (kabelgebun- Netzwerk CentralControl dene Netzwerkinstallation) oder WiFi (WLAN / Funk Netzwerkin- Konfiguration stallation). Schnittstelle 6 SSID = Netzwerkkennung Accesspoint aktivieren (wird nur für WiFi / WLAN Verbindungen benötigt)

  • Seite 14: Datum / Uhrzeit

    Datum / Uhrzeit 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Konfiguration”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Konfigurationsmenü bitte “Datum / Uhrzeit” anwählen. Konfiguration Sprache einstellen Bitte gewünschten...
  • Seite 15 4 Bitte wählen Sie aus, ob sie die Uhrzeit automatisch über das Internet beziehen oder manuell einstellen möchten. Uhrzeit Datum / Uhrzeit Für den automatischen Bezug von Uhrzeit und Datumsinforma- tionen benötigt die Zentrale Internetverbindung. automatisch (NTP) Einstellungen 5 Manuelle Einstellung der Uhrzeit. manuell Bei Auswahl “automatisch”...

  • Seite 16: Wetter Ort Einstellen

    Wetter Ort einstellen Die Anzeige von Wetterdaten setzt eine Verbindung zum Internet voraus. Um korrekte Wetterdaten auf Ihrer B-Tronic CentralControl anzeigen zu können, ist die Angabe des Ortes, für die die Wetterdaten angezeigt werden sollen, notwendig. Sollte der von Ihnen gewünschte Ort nicht in der Auswahlliste vorhanden sein, wählen Sie bitte die nächstliegende größere Stadt. 1 Bitte drücken Sie den Button “Programme und Einstellung- en”.
  • Seite 17 6 Geben Sie nun den von Ihnen gewünschten Ort ein. Bitte achten Sie darauf, keine landestypischen Sonderzeichen Suche Ort zu verwenden. Paris Bitte Ort eingeben Beispiel: - München wird zu Muenchen - Orléans wird zu Orleans 7 Bitte bestätigen Sie Ihre Eingabe mit Klick auf den grünen Ha- ken.

  • Seite 18: Einlernen Von Empfängern

    Einlernen von Empfängern 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Empfänger”.
  • Seite 19 Für einen neuen Empfänger wird zuerst ein Name vergeben. Bitte achten Sie darauf, die Empfänger so zu benennen, dass Empfänger Empfänger Name: Sie nach Hinzufügen aller Empfänger diese gezielt ihrem Na- hinzufügen men entsprechend in die Räume verteilen können. 5 Bitte tippen Sie in das Namensfeld. Eigenschaften Empfänger Typ: konfigurieren...
  • Seite 20 8 Auswahl des Empfängertyps. Empfänger Es stehen zwei Möglichkeiten zur Auswahl: Empfänger Name: hinzufügen - B-Tronic / KNX (bidirektional - mit Rückmeldungsfunktion) Empfänger - Centronic (unidirektional - ohne Rückmeldungsfunktion) Eigenschaften In Abhängigkeit des ausgewählten Empfängertyps sind nur be- Empfänger Typ: konfigurieren stimmte Gerätetypen anwählbar.

  • Seite 21: Anlegen Von Räumen

    Sie können nun den Antrieb mit den folgenden Tasten testweise bedienen. Testen A AUF-Taste B STOPP-Taste B-Tronic / KNX-RF C AB-Taste 15 Mit dem grünen Haken verlassen Sie das Test-Menü. 16 Der neue Empfänger ist nun im Empfängerauswahlmenü sichtbar. Empfänger Empfänger Installation Empfänger wählen...
  • Seite 22 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Räume”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume Zeitschaltuhren 4 Um einen Raum hinzuzufügen, wählen Sie bitte den Button [ + ]. Räume Wohnzimmer Raum wählen oder hinzufügen 5 Bitte tippen Sie in das Namensfeld.

  • Seite 23: Empfänger Zu Räumen Hinzufügen

    8 Der neue Raum ist nun in der Raumauswahl sichtbar. Räume Schlafzimmer Raum wählen oder Wohnzimmer hinzufügen Empfänger zu Räumen hinzufügen 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”.
  • Seite 24 4 Wählen Sie den Raum, in den Sie Empfänger zufügen möch- ten. Räume Schlafzimmer Beispiel: Schlafzimmer Raum wählen oder Wohnzimmer hinzufügen 5 Im Beispiel ist dem gewählten Raum (Schlafzimmer) noch kein Empfänger zugeordnet. Aus diesem Grund ist die Liste der Schlafzimmer im Raum enthaltenen Empfänger noch leer.

  • Seite 25: Anlegen Von Gruppen

    Anlegen von Gruppen Eine “Gruppe” ist eine Anzahl von Empfängern, die auf einem Kanal des Senders zusammengefasst wurden. Alle Empfänger einer Gruppe reagieren dabei gemeinsam auf Signale des Senders. Wichtig zu beachten ist, dass jeweils nur gleichartige Empfänger zu einer Gruppe zusammengefasst werden können - also bei- spielsweise Rollladenantriebe oder Schaltempfänger.
  • Seite 26 4 Um eine Gruppe hinzuzufügen, wählen Sie bitte den Button [ + ]. Gruppen Schalter Konfiguration Gruppe wählen Antriebe oder hinzufügen 5 Gruppen können nur aus Empfängern gleichen Typs beste- hen. Gruppe Name Bitte wählen Sie den gewünschten Empfängertyp für die neu hinzufügen anzulegende Gruppe.

  • Seite 27: Empfänger Zu Gruppen Hinzulernen

    10 Die neue Gruppe ist nun in der Liste aller Gruppen sichtbar.   Gruppen und Szenarien sind in der Liste der Empfänger Gruppen neue Gruppe auch enthalten und können, genauso wie einzelne Emp- Konfiguration fänger, ebenfalls Räumen zugeordnet werden. Gruppe wählen Schalter oder hinzufügen Antriebe...
  • Seite 28 4 Wählen Sie die Gruppe, der Sie Empfänger zuweisen möch- ten. Gruppen Beispiel: “neue Gruppe”. neue Gruppe Konfiguration Gruppe wählen Schalter oder hinzufügen Antriebe 5 Im Beispiel ist der gewählten Gruppe (neue Gruppe) noch kein Empfänger zugeordnet. Aus diesem Grund ist die Liste der Neue Gruppe in der Gruppe enthaltenen Empfänger noch leer.

  • Seite 29: Haussteuerung

    Haussteuerung Nachdem die Empfänger eingelernt und in Räume verteilt worden sind, können Sie Ihr Zuhause mit Ihrer B-Tronic CentralControl zentral steuern. Wie das für die einzelnen Gerätetypen, für Gruppen und Szenarien im Einzelnen funktioniert, ist in diesem Kapitel beschrieben. • Bedienung von Rollladenantrieben an der B-Tronic CentralControl [} 29] •...

  • Seite 30: Bedienung Von Dachfensterantrieben An Der B-Tronic Centralcontrol

    Bitte wählen Sie nun den Empfänger, den Sie bedienen möch- ten. Wohnzimmer Beispiel: Antrieb B-Tronic 3a oder Antrieb Centronic 3b Antrieb B-Tronic Antrieb Centronic Dimmer KNX Schalter KNX Die Bedienelemente sind bei B-Tronic und Centronic im We- sentlichen die gleichen: 4 AUF-Taste Antrieb B-Tronic 5 STOPP-Taste...
  • Seite 31 2 Im Bildschirm “Mein Haus” wählen Sie den Raum, in dem Sie Bedienungen vornehmen möchten. Mein Haus Beispiel: “Wohnzimmer” Anwendungen Gruppen Szenarien Wohnzimmer Bitte wählen Sie nun den Empfänger, den Sie bedienen möch- ten. Wohnzimmer Beispiel: Dachfenster B-Tronic 3a oder Dachfenster Centronic Dachfenster B-Tronic Dachfenster Centronic Rollladen...

  • Seite 32: Bedienung Von Markisen-, Sonnensegelantrieben An Der B-Tronic Centralcontrol

    Bedienung von Markisen-, Sonnensegelantrieben an der B-Tronic CentralControl Markise Sonnensegel 1 Bitte drücken Sie den Button “Mein Haus”. 2 Im Bildschirm “Mein Haus” wählen Sie den Raum, in dem Sie Bedienungen vornehmen möchten. Mein Haus Beispiel: “Terrasse” Anwendungen Gruppen Szenarien Terrasse 3 Bitte wählen Sie nun den Empfänger, den Sie bedienen möchten.

  • Seite 33: Bedienung Von Schaltaktoren An Der B-Tronic Centralcontrol

    Bedienung von Schaltaktoren an der B-Tronic CentralControl 1 Bitte drücken Sie den Button “Mein Haus”. 2 Im Bildschirm “Mein Haus” wählen Sie den Raum, in dem Sie Bedienungen vornehmen möchten. Mein Haus Beispiel: “Wohnzimmer” Anwendungen Gruppen Szenarien Wohnzimmer Bitte wählen Sie nun den Empfänger, den Sie bedienen möch- ten.

  • Seite 34: Bedienung Von Dimmaktoren An Der B-Tronic Centralcontrol

    Die Bedienelemente sind bei B-Tronic und Centronic im We- sentlichen die gleichen: 4 EIN-Taste Antrieb B-Tronic 5 AUS-Taste Antrieb Centronic 6 EIN-Taste Bei B-Tronic oder KNX Empfängern erhalten Sie eine Rückmel- dung zum aktuellen Zustand. Dimmer KNX Anzeige blau: Schaltaktor = EIN 7 Schalter KNX Anzeige grau: Schaltaktor = AUS 8 Bei Centronic-Geräten erfolgt keine Rückmeldung.
  • Seite 35 Bitte wählen Sie nun den Empfänger, den Sie bedienen möch- ten. Wohnzimmer Beispiel: Dimmaktor B-Tronic 3a oder Dimmaktor Centronic 3b Antrieb Centronic Dimmer KNX Dimmer Centronic Schalter Centronic Die Bedienelemente sind bei B-Tronic und Centronic im We- sentlichen die gleichen: 4 Licht anschalten und Helligkeit erhöhen (AUF-Taste) Antrieb B-Tronic 5 Dimmer aus schalten (STOPP-Taste)

  • Seite 36: Bedienung Von Torantrieben An Der B-Tronic Centralcontrol

    Bedienung von Torantrieben an der B-Tronic CentralControl 1 Bitte drücken Sie den Button “Mein Haus”. 2 Im Bildschirm “Mein Haus” wählen Sie den Raum, in dem Sie Bedienungen vornehmen möchten. Mein Haus Beispiel: “Garage” Anwendungen Gruppen Szenarien Garage 3 Bitte wählen Sie nun den Empfänger, den Sie bedienen möchten.

  • Seite 37: Bedienung Von Einer Markisenheizung An Der B-Tronic Centralcontrol

    Je nach Funktionsumfang des einzulernenden Torantriebs muss „Tor (Impuls)“ für Torsteuerungen mit Impulsreihenfolge (AUF-STOPP-AB-STOPP usw.) ausgewählt werden. 7 Befehlsfolge: AUF-STOPP-AB-STOPP usw. Tor (Impuls) Bedienung von einer Markisenheizung an der B-Tronic CentralControl 1 Bitte drücken Sie den Button “Mein Haus”. 2 Im Bildschirm “Mein Haus” wählen Sie den Raum, in dem Sie Bedienungen vornehmen möchten.

  • Seite 38: Bedienung Von Gruppen An Der B-Tronic Centralcontrol

    4 EIN-Taste 5 AUS-Taste Markise 6 EIN-Taste   Eine eventuell vorkonfigurierte Abschaltzeit wird auch Markisenheizung bei Bedienung durch die B-Tronic CentralControl berück- sichtigt. Bedienung von Gruppen an der B-Tronic CentralControl 1 Bitte drücken Sie den Button “Mein Haus”. 2 Im Bildschirm “Mein Haus” wählen Sie ”Gruppen”   Gruppen und Szenarien können, genau wie einzelne Mein Haus Anwendungen...

  • Seite 39: Bedienung Von Szenarien An Der B-Tronic Centralcontrol

    Beachten Sie, dass jeweils nur gleichartige Empfänger zu einer Gruppe zusammengefasst werden können - also beispielsweise Rollladenantriebe 4, Dimmer 5 oder Schaltempfänger 6. Die Bedienung der Gruppen erfolgt genauso, wie die Bedie- nung der darin enthaltenen Geräte: Bedienung von Szenarien an der B-Tronic CentralControl 1 Bitte drücken Sie den Button “Mein Haus”.

  • Seite 40: Umschaltung Hand / Automatik

    4 Starten Sie das Szenario. Szenario 2 Szenario 1 Umschaltung Hand / Automatik Die B-Tronic CentralControl bietet Ihnen die Möglichkeit, Empfänger, Gruppen oder Szenarien zeitabhängig zu steuern. Alle Steuerungsaufgaben, die die CentralControl aufgrund programmierter Vorgaben (beispielsweise Schaltzeiten) ausführt, wer- den als “Automatikfunktionen” bezeichnet. Automatikfunktionen können entweder für einen einzelnen Empfänger oder für mehrere Empfänger gleichzeitig aktiviert/deakti- viert werden.

  • Seite 41: Bedienung Der Hausautomation Mit Anderen Geräten Im Heimnetzwerk

    Um die Automatikfunktionen der CentralControl für alle dem gewählten Raum zugeordneten Empfänger gleichzeitig zu än- Wohnzimmer dern, können Sie diese Antrieb B-Tronic mit 4 komplett aktivieren, oder mit 5 komplett deaktivieren Antrieb Centronic Empfänger, die diesem Raum zugeordnet sind, für die jedoch keine Automatikoptionen definiert sind, bleiben von der Ände- Dimmer KNX rung unberührt.
  • Seite 42 Um die Zentrale über das Netzwerk anzusprechen, starten Sie bitte Ihren Internetbrowser und geben Sie bitte die IP-Nummer in das Adressfeld c ein. Die Eingabe startet immer mit “http://” gefolgt von der IP Num- mer, die immer aus 4 maximal 3-stelligen Zahlen, getrennt durch einen Punkt dargestellt wird.

  • Seite 43: Bedienung Der Hausautomation Per Gerät Mit Mobilem Internetzugang Von Außerhalb

    Bedienung der Hausautomation per Gerät mit mobilem Internetzugang von außerhalb Zur einfachen Fernsteuerung Ihrer Zentrale über das Internet ist es erforderlich, dass Sie sich beim Becker Gateway Service re- gistrieren. Zur Einrichtung des Gateway Zugangs auf www.g- w.b-tronic.net ist einmalig ein Anmeldecode nötig.

  • Seite 44: Internetradio - Abspielen

    Internetradio – abspielen Über Ihre B-Tronic CentralControl können Sie Internetradio empfangen. Dazu ist natürlich eine korrekte Einbindung ins Netzwerk und eine funktionierende, ausreichend schnelle, Internetverbindung notwendig. 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Radio”.

  • Seite 45: Internetradio - Sender Hinzufügen

    7 Beachten Sie bitte ,dass der Radioempfang solange einge- schaltet ist, wie am Lautsprecher Audiowellen abgebildet sind. Radio 8   Um das Radio auszuschalten genügt es nicht die Laut- stärke auf Null zu reduzieren, da der Internetdatenstrom weiterläuft. Ein ausschalten des Radioempfangs und ein Unterbrechen des Datenstroms ist nur über den Stopp- Butten möglich.

  • Seite 46: Internetradio - Sender Sortieren

    4 Vergeben Sie für den neuen Sender einen Namen. 5 Bitte wählen Sie das Abspielformat. Name Radio bearbeiten Welches Format für den von Ihnen gewählten Sender das Rich- Eigenschaften tige ist, erfahren Sie auf der Internetseite des Radiosenders. anpassen 6 Bitte tragen Sie hier die Adresse des Audiostreams ein. OGG Vorbis Die Adresse erfahren Sie auf der Internetseite des Radiosen- Adresse / URL...
  • Seite 47 3 Drücken Sie nun den Konfigurations-Button. Internet Radio Station wählen harmony.fm oder hinzufügen Rock Antenne Schlager 4 Wählen Sie jetzt den Sender aus, den Sie umsortieren möch- ten. Internet Radio Beispiel: “Schlager”. Einträge harmony.fm umsortieren Rock Antenne Schlager 5 Sortieren Sie nun den ausgewählten Sender mit den Pfeiltas- ten um.

  • Seite 48: Internetradio - Sender Löschen

    Internetradio - Sender löschen 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Radio”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Um einen Sender zu löschen, wählen Sie bitte den zu lö- schenden Sender aus der Senderliste.”...

  • Seite 49: Einbinden Externer Webcams

    Verfügung stellt, bringen Sie bitte über den Hersteller Ihrer Kamera in Erfahrung. Beachten Sie, dass die Zentra- le ausschließlich native MJPEG/MJPG Streams darstellen kann. Unter dem Link http://www.becker-antriebe.net/centralcontrol/ finden Sie eine Liste von Kameras welche bereits von Becker ge- testet und eingebunden wurden. Ebenfalls finden Sie dort eine Auflistung an kameraspezifischen Einstellungen.
  • Seite 50 5 Bitte geben Sie hier die Adresse des MJPG Streams ein. Kofferkamera Beachten Sie, dass die Zentrale ausschließlich native MJPEG/ MJPG Streams darstellen kann. Adresse / URL MJPEG Stream Unter dem Link http://www.becker-antriebe.net/centralcontrol/ http://192.168.0.2./video. finden Sie eine Liste von Kameras, und den dazugehörigen MJPG Streaming Adressen. Bild anpassen? 6 Die Darstellung ist für eine Auflösung von 320 x 240 (QVGA)

  • Seite 51: Erstanmeldung Ihrer Centralcontrol Beim Becker Server Für Den Fernzugriff

    Um von außerhalb Ihres Heimnetzwerkes, beispielsweise mit Ihrem Handy, Zugang zur CentralControl zu erlangen, muss diese zu- erst beim Becker-Server angemeldet werden. Hierzu ist ein Anmelde-Code notwendig, den Sie wie auf der Seite "Zugangsda- ten” (siehe Fernzugriff [} 135]) beschrieben, anfordern können.
  • Seite 52 Sie die Internetseite. Speichern 13 Bitte prüfen Sie Ihr E-Mail-Postfach und öffnen Sie die Be- stätigungsmail des BECKER-Servers. Bitte folgen Sie den Anweisungen in der Mail und klicken den enthaltenen Link zur Verifizierung Ihrer E-Mail-Adresse an. 14 Nachdem sich das Internet-Browserfenster “Willkommen bei B-Tronic”...

  • Seite 53: Einstellungen

    Einstellungen Die B-Tronic CentralControl ist im Lieferzustand soweit wie sinnvoll und möglich vorkonfiguriert. Um Ihre Hausautomation Ihren Bedürfnissen optimal anpassen zu können, ist jedoch eine Vielzahl von individuellen Einstellungen möglich. Alle diesbezüglichen Einstellungen können in den beiden Menüs “Konfiguration” und “Hausinstallation” vorgenommen werden.
  • Seite 54 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Empfänger”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume...
  • Seite 55 Für einen neuen Empfänger wird zuerst ein Name vergeben. Bitte achten Sie darauf, die Empfänger so zu benennen, dass Empfänger Empfänger Name: Sie nach Hinzufügen aller Empfänger diese gezielt ihrem Na- hinzufügen men entsprechend in die Räume verteilen können. 5 Bitte tippen Sie in das Namensfeld. Eigenschaften Empfänger Typ: konfigurieren...
  • Seite 56 8 Auswahl des Empfängertyps. Empfänger Es stehen zwei Möglichkeiten zur Auswahl: Empfänger Name: hinzufügen - B-Tronic / KNX (bidirektional - mit Rückmeldungsfunktion) Empfänger - Centronic (unidirektional - ohne Rückmeldungsfunktion) Eigenschaften In Abhängigkeit des ausgewählten Empfängertyps sind nur be- Empfänger Typ: konfigurieren stimmte Gerätetypen anwählbar.

  • Seite 57: Empfänger Zu Räumen Hinzulernen

    Sie können nun den Antrieb mit den folgenden Tasten testweise bedienen. Testen A AUF-Taste B STOPP-Taste B-Tronic / KNX-RF C AB-Taste 15 Mit dem grünen Haken verlassen Sie das Test-Menü. 16 Der neue Empfänger ist nun im Empfängerauswahlmenü sichtbar. Empfänger Empfänger Installation Empfänger wählen...
  • Seite 58 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Räume”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume Zeitschaltuhren 4 Wählen Sie den Raum, in den Sie Empfänger zufügen möch- ten. Räume Schlafzimmer Beispiel: Schlafzimmer Raum wählen oder Wohnzimmer hinzufügen 5 Im Beispiel ist dem gewählten Raum (Schlafzimmer) noch...

  • Seite 59: Empfänger Aus Räumen Löschen

    8 Der gewählte Empfänger (Schalter) ist nun dem Raum (Schlafzimmer) zugeordnet und erscheint in der Liste der im Schlafzimmer Raum enthaltenen Empfänger. Schalter Empfänger wählen, hinzufügen oder Raum bearbeiten Empfänger aus Räumen löschen 1 Bitte drücken Sie den Button “Programme und Einstellung- en”.
  • Seite 60 4 Wählen Sie den Raum, in dem Sie Empfänger löschen möch- ten. Räume Schlafzimmer Raum wählen oder Wohnzimmer hinzufügen 5 Im nächsten Bildschirm werden in der Empfängerliste alle dem Raum zugeordneten Empfänger dargestellt. Schlafzimmer Im Beispiel ist dem Raum nur ein Empfänger mit Namen "Schal- Schalter ter”...

  • Seite 61: Ändern Des Namens Eines Empfängers

    Ändern des Namens eines Empfängers Um Empfänger bedienen zu können, müssen Sie einem Raum zugeordnet werden. Ein Empfänger kann immer nur in einem Raum zugeordnet sein. 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”.

  • Seite 62: Löschen Eines B-Tronic / Knx Empfängers

    5 Im nächsten Bildschirm werden die Eigenschaften des zum Ändern angewählten Empfängers angezeigt. Empfänger 6 Um den Namen des Empfängers zu ändern, tippen Sie diesen Einstellungen bitte an. Antrieb B-Tronic ID: 3 Typ: Rohrantrieb / ext. B-Tronic / KNX-RF Zustand: 52% Fäht auf: Stopp Fährt ab: Stopp Empfänger Löschen...
  • Seite 63 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Empfänger”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume...

  • Seite 64: Löschen Eines Centronic Empfängers

    7 Bitte bringen Sie den zu löschenden Empfänger in Lernbereit- schaft. Wie der Empfänger in Lern- bzw. Löschbereitschaft ge- Der Empfänger wird gelöscht Sicher? bracht wird, entnehmen Sie bitte der Anleitung des jeweiligen und die Bindung aufgehoben. Empfängers. Empfänger Empfänger in Lernbereitschaft 8 Bestätigen Sie Ihre Eingabe mit Tipp auf den grünen Haken.
  • Seite 65 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Empfänger”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume Zeitschaltuhren 4 Wählen Sie den Empfänger, den Sie löschen möchten. Empfänger Dimmer Centronic Installation Empfänger wählen Antrieb Centronic oder hinzufügen Dimmer KNX Schalter KNX 5 Im nächsten Bildschirm werden die Eigenschaften des zum...

  • Seite 66: Gruppen

    9 Der Empfänger quittiert den Vorgang. Wie der Empfänger den Löschvorgang quittiert, entnehmen Sie Entfernen bitte der Anleitung des jeweiligen Empfängers. Wurde der Empfänger entfernt? 10 Verlassen Sie das Menü mit Tipp auf den grünen Haken. Centronic War ein Klack-Klack zu hören? Gruppen Anlegen von Gruppen Eine “Gruppe”...
  • Seite 67 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Gruppen”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume Zeitschaltuhren 4 Um eine Gruppe hinzuzufügen, wählen Sie bitte den Button [ + ]. Gruppen Schalter Konfiguration Gruppe wählen Antriebe oder hinzufügen 5 Gruppen können nur aus Empfängern gleichen Typs beste-...

  • Seite 68: Empfänger Zu Gruppen Hinzulernen

    9 Mit dem grünen Haken bestätigen Sie Ihre Eingaben zur neu- en Gruppe und verlassen das Menü. Gruppe Name hinzufügen neue Gruppe Einstellungen anpassen Rohrantrieb / ext. Schaltaktor Dimmaktor 10 Die neue Gruppe ist nun in der Liste aller Gruppen sichtbar.   Gruppen und Szenarien sind in der Liste der Empfänger Gruppen neue Gruppe...
  • Seite 69 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Gruppen”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume Zeitschaltuhren 4 Wählen Sie die Gruppe, der Sie Empfänger zuweisen möch- ten. Gruppen neue Gruppe Beispiel: “neue Gruppe”. Konfiguration Gruppe wählen Schalter oder hinzufügen...

  • Seite 70: Gruppen Sortieren

    8 Der gewählte Empfänger (Antrieb B-Tronic) ist nun der Grup- pe (neue Gruppe) zugefügt und erscheint in der Liste der in der Neue Gruppe Gruppe enthaltenen Empfänger. Antrieb B-Tronic Empfänger wählen oder hinzufügen Gruppen sortieren 1 Bitte drücken Sie den Button “Programme und Einstellung- en”.
  • Seite 71 4 Drücken Sie nun den Konfigurations-Button. Gruppen Steckdosen außen Konfiguration Gruppe wählen Schalter oder hinzufügen Antriebe 5 Wählen Sie jetzt die Gruppe aus, die Sie umsortieren möch- ten. Gruppen Beispiel: “Antriebe”. Steckdosen außen Konfiguration Einträge Schalter Antriebe 6 Sortieren Sie nun die ausgewählte Gruppe mit den Pfeiltasten Gruppen Antriebe 7 Mit Tipp auf den grünen Haken speichern Sie die neue Sortie-...

  • Seite 72: Empfänger Aus Gruppen Löschen

    Empfänger aus Gruppen löschen 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt Gruppe”.

  • Seite 73: Namen Einer Gruppe Ändern

    5 Im nächsten Bildschirm werden in der Empfängerliste alle der Gruppe zugeordneten Empfänger dargestellt. Steckdosen Um einen Empfänger aus der Gruppe zu entfernen, tippen Sie Steckdosenschalter Centronic außen bitte den gewünschten Empfänger an. Empfänger wählen Steckdosenschalter KNX oder hinzufügen Schalter KNX 6 Mit Tipp auf die Schaltfläche “-”...
  • Seite 74 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Gruppen”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume...

  • Seite 75: Löschen Einer Gruppe

    7 Um den Namen der Gruppe zu ändern, tippen Sie diesen bitte Steckdosen Gruppen Name außen Steckdosen außen Gruppe ändern Gruppe löschen 8 Geben Sie nun den neuen Namen ein. 9 Bestätigen Sie Ihre Eingabe mit Tipp auf den grünen Haken. Gruppe Steckdosen außen II Bitte neuen...
  • Seite 76 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Gruppen”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume...

  • Seite 77: Szenarien

    6 Nach Rückkehr ins Vormenü ist die Gruppe gelöscht. Die der Gruppe zugeordneten Empfänger, Gruppen, Szenarien, Gruppen Schalter etc. werden nicht mitgelöscht. Sie sind in den entsprechenden Konfiguration Auswahllisten weiterhin verfügbar. Gruppe wählen Antriebe oder hinzufügen Szenarien Anlegen von Szenarien In einem Szenario werden mehrere Empfänger zusammengefasst.
  • Seite 78 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Szenarien”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume Zeitschaltuhren 4 Um ein Szenario hinzuzufügen, wählen Sie bitte den Button [ + ]. Szenarien Szenario 2 Szenario wählen Szenario 1 oder hinzufügen 5 Um dem Szenario einen Namen zu geben, tippen Sie bitte in...

  • Seite 79: Empfänger Zu Szenarien Hinzufügen

    8 Mit dem grünen Haken bestätigen Sie das neue Szenario und verlassen das Menü. Szenario Name Szenario Morgens Name eingeben 9 Das neue Szenario ist nun in der Liste aller Szenarien sicht- bar. Szenarien Um die Konfiguration durchzuführen, tippen Sie bitte auf das zu Szenario Morgens konfigurierende Szenario.
  • Seite 80 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Szenarien”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume...
  • Seite 81 7 Im Hauptbildschirmbereich sind alle verfügbaren Empfänger enthalten. Bitte wählen Sie den Empfänger, den Sie zum Sze- Empfänger nario hinzufügen möchten. Schalter hinzufügen Abhängig von Art und Typ des Empfängers sind unterschiedli- che Einstellungsmöglichkeiten gegeben bzw. nicht gegeben. Empfänger zum Antriebe   Um eine korrekte Ausführung von Szenarien zu gewähr- Hinzufügen wählen...
  • Seite 82 Einstellmöglichkeit eines Centronic Schaltaktors inner- halb eines Szenarios: Szenario Steckdosenschalter Centronic A Schaltaktor schaltet ein Morgens Aktion: B Schaltaktor schaltet aus Aktion festlegen C Bestätigung der Eingabe mit dem grünem Haken Empfänger löschen Einstellmöglichkeit eines B-Tronic / KNX Dimmers inner- halb eines Szenarios: Szenario Dimmer KNX...

  • Seite 83: Szenarien Sortieren

    8 Über die Szenario-Empfängerliste werden alle hinzugefügten Empfänger angezeigt. Szenario Antrieb B-Tronic 9 Verlassen Sie das Menü mit Tipp auf den “Zurück-Button”. Morgens   Gruppen und Szenarien sind in der Liste der Empfänger Empfänger wählen, auch enthalten und können, genauso wie einzelne Emp- Schalter KNX hinzufügen oder fänger, ebenfalls Räumen zugeordnet werden.
  • Seite 84 4 Drücken Sie nun den Konfigurations-Button. Szenarien Szenario Morgens Szenario wählen Szenario 2 oder hinzufügen Szenario 1 5 Wählen Sie jetzt das Szenario aus, welches Sie umsortieren möchten. Szenarien Beispiel: “Szenario 1”. Szenario Morgens Einträge umsortieren Szenario 2 Szenario 1 6 Sortieren Sie nun das ausgewählte Szenario mit den Pfeiltas- ten um.

  • Seite 85: Empfänger Aus Szenarien Löschen

    Empfänger aus Szenarien löschen 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Szenarien”.
  • Seite 86 5 Bitte wählen Sie den zu löschenden Empfänger aus der Liste. Szenario Antrieb B-Tronic Morgens Empfänger wählen, Schalter KNX hinzufügen oder Szenario bearbeiten Dimmer KNX Antrieb Centronic 6 Um den gewählten Empfänger aus dem Szenario zu löschen, tippen Sie bitte “Empfänger löschen” an. Antrieb Centronic Szenario Morgens...

  • Seite 87: Ändern Des Verhaltens Eines Empfängers In Einem Szenario

    Ändern des Verhaltens eines Empfängers in einem Szenario In einem “Szenario” werden mehrere Empfänger zusammengefasst. Alle Empfänger eines Szenarios reagieren gemeinsam auf die Befehle zum Starten oder Stoppen des Szenarios. Die Geräte, die in einem Szenario zusammengefasst sind, müssen nicht, wie bei der Gruppe, aus gleichartigen Empfängern bestehen, und können vorab individuell festgelegte Positionen anfahren bzw.
  • Seite 88 4 Um dem Szenario Empfänger hinzuzufügen, tippen Sie bitte auf das gewünschte Szenario. Szenarien Szenario Morgens Szenario wählen Szenario 2 oder hinzufügen Szenario 1 5 Um zum Änderungsmenü zu gelangen, tippen Sie bitte auf den Button mit dem Schraubenschlüssel. Szenario Antrieb B-Tronic Morgens Empfänger wählen,...

  • Seite 89: Ändern Des Namens Eines Szenarios

    Ändern des Namens eines Szenarios 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Szenarien”.
  • Seite 90 5 Um zum Änderungsmenü zu gelangen, tippen Sie bitte auf den Button mit dem Schraubenschlüssel. Szenario Antrieb B-Tronic Morgens Empfänger wählen, Schalter KNX hinzufügen oder Szenario bearbeiten Dimmer KNX 6 Um den Namen des gewählten Szenarios zu ändern, tippen Sie bitte in das Namensfeld. Name Szenario Szene Morgens...

  • Seite 91: Löschen Eines Szenarios

    10 Das Szenario steht nun mit dem neuen Namen in der Szena- rioliste. Szenarien Szene Morgens II 11 Verlassen Sie das Menü mit Tipp auf den “Zurück-Button”. Szenario wählen Szenario 2 oder hinzufügen Szenario 1 Löschen eines Szenarios 1 Bitte drücken Sie den Button “Programme und Einstellung- en”.
  • Seite 92 4 Bitte wählen Sie das zu löschende Szenario. Szenarien Szenario Morgens Szenario wählen Szenario 2 oder hinzufügen Szenario 1 5 Um zum Änderungsmenü zu gelangen, tippen Sie bitte auf den Button mit dem Schraubenschlüssel. Szenario Antrieb B-Tronic Morgens Empfänger wählen, Schalter KNX hinzufügen oder Szenario bearbeiten...

  • Seite 93: Räume

    9 Verlassen Sie das Menü mit Tipp auf den “Zurück-Button”. Szenarien Szenario 2 Szenario wählen Szenario 1 oder hinzufügen Räume Anlegen von Räumen 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”.
  • Seite 94 4 Um einen Raum hinzuzufügen, wählen Sie bitte den Button [ + ]. Räume Wohnzimmer Raum wählen oder hinzufügen 5 Bitte tippen Sie in das Namensfeld. Neuer Raum Bitte Namen eingeben 6 Die Tastatur öffnet sich. Bitte geben Sie hier den Namen des neuen Raumes ein.

  • Seite 95: Empfänger Zu Räumen Hinzufügen

    Empfänger zu Räumen hinzufügen 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Räume”.

  • Seite 96: Räume Sortieren

    5 Im Beispiel ist dem gewählten Raum (Schlafzimmer) noch kein Empfänger zugeordnet. Aus diesem Grund ist die Liste der Schlafzimmer im Raum enthaltenen Empfänger noch leer. 6 Um dem gewählten Raum einen Empfänger hinzuzufügen, Empfänger wählen Sie bitte den Button [ + ]. wählen, hinzufügen oder Raum bearbeiten...
  • Seite 97 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Räume”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume...

  • Seite 98: Empfänger In Räumen Sortieren

    6 Sortieren Sie nun den ausgewählten Raum mit den Pfeiltasten Räume Wohnzimmer 7 Mit Tipp auf den grünen Haken speichern Sie die neue Sortie- rung ab und verlassen das Sortiermenü. Einträge Schlafzimmer umsortieren 8 Mit Klick auf diesen Button gelangen Sie wieder zurück auf den Startbildschirm.
  • Seite 99 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Räume”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume Zeitschaltuhren 4 Wählen Sie den Raum, in dem Sie die Empfänger sortieren möchten. Räume Beispiel: Wohnzimmer Wohnzimmer Raum wählen oder Schlafzimmer hinzufügen 5 Drücken Sie nun den Konfigurations-Button.

  • Seite 100: Empfänger Aus Räumen Löschen

    7 Wählen Sie nun das Gerät aus, welches Sie umsortieren möchten. Wohnzimmer Antriebe Einträge umsortieren Schalter Antrieb B-Tronic Antrieb Centronic 8 Sortieren Sie nun das ausgewählte Gerät mit den Pfeiltasten Wohnzimmer Antrieb B-Tronic 9 Mit Tipp auf den grünen Haken speichern Sie die neue Sortie- rung ab und verlassen das Sortiermenü.
  • Seite 101 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Räume”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume...

  • Seite 102: Ändern Des Namens Eines Raumes

    6 Mit Tipp auf die Schaltfläche “-” wird der gewählte Empfänger gelöscht und die Anzeige kehrt automatisch zurück zur Emp- Gewählter Empfänger: Entfernen? fängerliste. Schalter Empfänger aus Raum Schlafzimmer entfernen? 7 Im Beispiel ist die Empfängerliste, da der einzige dem Raum zugeordnete Empfänger gelöscht wurde, nun leer.
  • Seite 103 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Räume”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume Zeitschaltuhren 4 Wählen Sie den Raum, dessen Namen Sie ändern möchten. Räume Schlafzimmer Raum wählen oder Wohnzimmer hinzufügen 5 Im nächsten Bildschirm werden in der Empfängerliste alle dem Raum zugeordneten Empfänger dargestellt.

  • Seite 104: Löschen Eines Raumes

    8 Geben Sie nun den neuen Namen ein. 9 Bestätigen Sie Ihre Eingabe mit Tipp auf den grünen Haken. Raum Schlafzimmer Kinder Bitte neuen Namen eingeben 10 Der Raum ist nun umbenannt und erscheint mit neuem Na- men in der Raumliste. Räume Schlafzimmer Kinder 11 Verlassen Sie das Menü...
  • Seite 105 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Räume”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume Zeitschaltuhren 4 Wählen Sie den Raum, den Sie löschen möchten. Räume Schlafzimmer Raum wählen oder Wohnzimmer hinzufügen 5 Im nächsten Bildschirm werden in der Empfängerliste alle dem Raum zugeordneten Empfänger dargestellt.
  • Seite 106 8 Um die Aktion abzuschließen, tippen Sie bitte den Button mit dem grünen Haken an. Nach Rückkehr ins Vormenü ist der Der Raum wird gelöscht Sicher? Raum gelöscht. und die Zuordnung zu Die dem Raum zugeordneten Empfänger, Gruppen, Szenarien, Raum darin enthaltenen Empfängern etc.

  • Seite 107: Zeitschaltuhren

    Zeitschaltuhren Anlegen von Zeitschaltuhren VORSICHT Um eine korrekte Ausführung von Zeitbefehlen zu gewährleisten erstellen Sie bitte für Empfänger gleichen Typs eine gemeinsame Gruppe. Diese kann dann in Zeitschaltuhren verwendet werden. Durch diese Maßnah- me wird sichergestellt, dass die Empfänger die Fahr- oder Schaltbefehle gemeinsam erhalten. 1 Bitte drücken Sie den Button “Programme und Einstellung- en”.
  • Seite 108 4 Sie sehen links die Liste der bereits bestehenden Zeitschalt- uhren. Zeitschaltuhren Uhr 1 5 Um eine weitere Zeitschaltuhr hinzuzufügen, wählen Sie bitte den Button [ + ]. Zeitschaltuhr Uhr 2 wählen oder hinzufügen 6 Bitte tippen Sie in das Namensfeld und geben der neuen Uhr einen Namen.
  • Seite 109 11 Bitte wählen Sie den Empfängertyp, der durch die Zeit- schaltuhr angesteuert werden soll. 12 Je nach gewähltem Empfängertyp können unterschiedliche Aktionen ausgewählt werden, die dann vom Empfänger zur ge- Rohrantrieb / ext. wählten Zeit ausgeführt werden sollen. Markise Jalousie Schaltaktor Dimmaktor 13 Bitte wählen Sie aus der Empfängerliste die Empfänger,...

  • Seite 110: Ändern Von Zeitschaltuhren

    Ändern von Zeitschaltuhren 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Zeitschaltuhren”.
  • Seite 111 5 Bitte tippen Sie in das Namensfeld und geben der neuen Uhr einen Namen. Zeitschaltuhren Name Im Beispiel: “Uhr 3” Uhr einrichten Uhr 3 6 Soll Ihre Zeitschaltuhr aktiv sein, ist dieses Kästchen ange- kreuzt. Sie können mithilfe dieser Einstellung einzelne Zeitschaltuhren Aktiv entweder auf Dauer oder zeitlich begrenzt deaktivieren.

  • Seite 112: Löschen Von Zeitschaltuhren Neu

    10 Bitte wählen Sie den Empfängertyp, der durch die Zeit- schaltuhr angesteuert werden soll. 11 Je nach gewähltem Empfängertyp können unterschiedliche Aktionen ausgewählt werden, die dann vom Empfänger zur ge- Rohrantrieb / ext. wählten Zeit ausgeführt werden sollen. Markise Jalousie Schaltaktor Dimmaktor Screen...
  • Seite 113 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Hausinstallation”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Bildschirm “Hausinstallation” starten Sie bitte den Menü- punkt “Zeitschaltuhren”. Installation Empfänger Bitte wählen Sie Gruppen eine Funktion Szenarien Räume...

  • Seite 114: Astrofunktion

    Bitte scrollen Sie in den Einstellungen ganz nach unten. 5 Tippen Sie auf den Button “Ereignis löschen”. Zeitschaltuhren Name Uhr einrichten Uhr 3 Aktiv POS2 Empfängerliste Ereignis löschen 6 Zur Bestätigung des Löschvorgangs tippen Sie bitte auf den grünen Haken. Die Zeitschaltuhr wird gelöscht Sicher? und die Zuordnung zu...
  • Seite 115 ASTRO MORGENS Winterzeit Sommerzeit Winterzeit Astro Morgens ohne weitere Einstellungen: Apr. Juni Juli Aug. Sep. Okt. Nov. Dez. Jan. Feb. Mar. Die gewünschte Aktion wird zum Zeitpunkt des Sonnenauf- gangs ausgeführt. Winterzeit Sommerzeit Winterzeit Astro Morgens mit Sperrzeit: Apr. Juni Juli Aug.

  • Seite 116: Konfiguration

    Konfiguration Sprache einstellen 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Konfiguration”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Konfigurationsmenü bitte “Sprache einstellen” anwählen. Konfiguration Sprache einstellen Bitte gewünschten...

  • Seite 117: Netzwerkeinstellungen

    Netzwerkeinstellungen Auch ohne Einbindung in ein Netzwerk steht Ihnen natürlich die volle Heimautomatisierungs-Funktionalität der B-Tronic Cen- tralControl zur Verfügung. Einige Zusatzfunktionen und Zugriffsmöglichkeiten sind jedoch nur mit Netzwerk- bzw. Internetzugriff möglich. Um diese Funktionen nutzen zu können, stellen Sie bitte sicher, dass die B-Tronic CentralControl mit Ihrem Netzwerk verbunden ist und eine Internetverbindung besteht und die Uhrzeit richtig eingestellt ist.
  • Seite 118 4 Hier können Sie den Namen der B-Tronic CentralControl än- dern. Hostname Netzwerk 5 Auswahl für Accesspoint (Konfigurations-WLAN der B-Tronic CentralControl. Verfügbar nur bei CC31) Ethernet (kabelgebun- Netzwerk CentralControl dene Netzwerkinstallation) oder WiFi (WLAN / Funk Netzwerkin- Konfiguration stallation). Schnittstelle 6 SSID = Netzwerkkennung Accesspoint aktivieren (wird nur für WiFi / WLAN Verbindungen benötigt)

  • Seite 119: Datum / Uhrzeit

    Datum / Uhrzeit 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Konfiguration”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Konfigurationsmenü bitte “Datum / Uhrzeit” anwählen. Konfiguration Sprache einstellen Bitte gewünschten...

  • Seite 120: Wetter Ort Einstellen

    4 Bitte wählen Sie aus, ob sie die Uhrzeit automatisch über das Internet beziehen oder manuell einstellen möchten. Uhrzeit Datum / Uhrzeit Für den automatischen Bezug von Uhrzeit und Datumsinforma- tionen benötigt die Zentrale Internetverbindung. automatisch (NTP) Einstellungen 5 Manuelle Einstellung der Uhrzeit. manuell Bei Auswahl “automatisch”...
  • Seite 121 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Konfiguration”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Konfigurationsmenü bitte “Wetter Ort einstellen” anwäh- len. Konfiguration Sprache einstellen Bitte gewünschten Netzwerkeinstellungen Menüpunkt wählen Datum / Uhrzeit Wetter Ort einstellen Bildschirmeinstellungen...

  • Seite 122: Standort Festlegen

    8 Sollte es für Ihre Eingabe mehrere Treffer geben, so wird eine Auswahlliste der möglichen Orte gezeigt. Gefundene Orte Wählen Sie hier den gewünschten Ort aus. Wählen Sie Ihren   Für die Ausführung von Astro-Funktionen, muss der Standort der CentralControl korrekt eingegeben werden. Dies erfolgt im Menü...
  • Seite 123 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Konfiguration”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Konfigurationsmenü bitte “Standort” anwählen. Konfiguration Netzwerkeinstellungen Bitte gewünschten Datum / Uhrzeit Menüpunkt wählen Wetter Ort einstellen Standort Durch Tippen auf den gewünschten Button gelangen Sie in das Untermenü.
  • Seite 124 5a Wählen Sie den Standort aus. 5b Bitte bestätigen Sie Ihre Eingabe mit Tipp auf den grünen Standortsuche Haken. Standort online nachschlagen 5c Wählen Sie hier den nächstgelegenen Ort aus. 5d Bitte bestätigen Sie Ihre Eingabe mit Tipp auf den grünen Standort Haken.

  • Seite 125: Bildschirmeinstellungen

    7a Optional können Sie den Standort auch als Wetterort über- nehmen. Dafür klicken Sie einfach auf den Button „Als Wetter- Standort Aktueller Standort ort festlegen“.   Diese Einstellung hat Einfluss auf die verwendete Zeit- Bitte gewünschten Aachen zone und die Astro-Funktion. Menüpunkt wählen Standort festlegen 7b Verlassen Sie das Menü...
  • Seite 126 4 Bitte wählen Sie aus, ob sie die Uhrzeit als digitale oder als analoge Uhr auf dem Startbildschirm darstellen möchten. Bildschirm Uhrzeit Anzeige 5 Bitte wählen Sie aus, ob sie Wetterdaten auf dem Startbild- Konfiguration schirm darstellen möchten. Für die Darstellung von Wetterdaten benötigt die Zentrale Inter- netverbindung.
  • Seite 127 Sie gelangen in ein Untermenü, in dem Sie folgende Einstel- lungen vornehmen können: Startbildschirm Aktivieren A Aktivierung / Deaktivierung der Funktion des automatischen Zurückspringens auf den Startbildschirm. Zeit bis Sekunden: Abschalten des B Zeit (in Sekunden), nach deren Ablauf, die Anzeige automa- tisch zum Startbildschirm zurückspringt.
  • Seite 128 9 Aktivierung / Deaktivierung von Pop-Up Hinweisen Bildschirm Uhrzeit Anzeige Konfiguration Wetter anzeigen? Nein LCD Helligkeit Startbildschirm Bildschirm aus System-Meldungen Pop-Up Hinweise anzeigen Ausgeblendete Hinweise 10 Um die ausgeblendeten Hinweise zu sehen, betätigen Sie bitte die Schaltfläche “Ausgeblendete Hinweise”. Bildschirm Uhrzeit Anzeige Konfiguration Wetter anzeigen?

  • Seite 129: Hinweisanzeige

    Für den ausgewählten Hinweis stehen noch folgende Informa- tionen bereit. Hinweis Code: deviced-3, 2 B Code Der Empfänger Hinweis für Support im Servicefall "..." meldet sich C Hinweis wieder anzeigen nicht oder befindet sich außerhalb der Funkreichweite Durch Antippen des Tastenfeldes wird dieser Hinweis zukünftig wieder in der Hinweisliste angezeigt.
  • Seite 130 3 Im Bildschirm “Anwendungen” starten Sie bitte den Menü- punkt “Hinweisliste”. Anwendungen Kameras Wählen Sie eine Radio Anwendung Hinweisliste 4 Mit Antippen auf den gewünschten Hinweis, erhalten Sie wei- tere Informationen. Hinweisliste Der Empfänger "... Bitte einen Eintrag wählen A Code Hinweis für Support im Servicefall Hinweis Zeitpunkt: 12.09.2013, 13:27...

  • Seite 131: Automatik Option - Urlaubsfunktion

    Automatik Option – Urlaubsfunktion Um auch im Falle ihrer Abwesenheit einem eventuellen Beobachter den Eindruck zu vermitteln, die Antriebe seien nicht automa- tisch, sondern von Hand gesteuert, verfügt ihre CentralControl über eine Urlaubsfunktion. Wird diese Funktion aktiviert, so werden programmierte Schaltzeiten täglich um eine durch einen Zufallsgenerator bestimmte Zeit verschoben. Diese Zeitverschiebung können Sie im Menü...

  • Seite 132: Automatik Option - Interne Memoryfunktion

    Mit den Touchfeldern A und B können Sie die Länge der Ur- laubsverschiebung verändern. Urlaubsfunktion Beispiel: Minuten: Zufällige Bei einer hinterlegten Schaltzeit um 18:00 Uhr und einer Ur- laubsverschiebung von 15 Minuten bedeutet dies, dass die hin- zusätzliche terlegte Automatikfunktion zwischen 17:45 Uhr und 18:15 Uhr Zeitspanne für ausgeführt wird.

  • Seite 133: Automatik Option - Dachfenster Automatik

    3 Im Konfigurationsmenü bitte “Automatik Optionen” anwählen. Konfiguration Bildschirmeinstellungen Bitte gewünschten Menüpunkt wählen Automatik Optionen Zugangsdaten Sichern + Wiederherstellen 4 Tippen Sie auf die Schaltfläche “Interne Memory Funktion”. Automatik Urlaubsfunktion Optionen Interne Memory-Funktion Bitte gewünschten Menüpunkt wählen 5 Durch Antippen des Tastenfeldes können Sie die interne Me- mory Funktion aktivieren oder deaktivieren.
  • Seite 134 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Konfiguration”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation 3 Im Konfigurationsmenü bitte “Automatik Optionen” anwählen. Konfiguration Bildschirmeinstellungen Bitte gewünschten Menüpunkt wählen Automatik Optionen Zugangsdaten Sichern + Wiederherstellen 4 Tippen Sie auf die Schaltfläche “Automatik Dachfenster”.

  • Seite 135: Fernzugriff

    Fernzugriff Um von außerhalb Ihres Heimnetzwerkes, beispielsweise mit Ihrem Handy, Zugang zur CentralControl zu erlangen, muss diese zu- erst beim Becker-Server angemeldet werden. Hierzu ist ein Anmelde-Code notwendig, den Sie wie unten beschrieben anfordern können. 1 Bitte drücken Sie den Button “Programme und Einstellung- en”.

  • Seite 136: Sichern + Wiederherstellen

    6 Im nächsten Bildschirm wird Ihnen Ihr Anmeldecode ange- zeigt. Fernzugriff Bitte schreiben Sie diesen auf. Er wird während der Erstanmel- Der Zugangs-Code lautet: dung beim BECKER-Server benötigt und kann kein zweites Mal heregeye-171 Zugangs-Code angefordert werden. Die weitere Anmeldung erfolgt über das Internet von Ihrem Computer oder Smartphone aus.
  • Seite 137 3 Im Konfigurationsmenü bitte “Sichern und Wiederherstellen” anwählen. Konfiguration Bildschirmeinstellungen Bitte gewünschten Menüpunkt wählen Automatik Optionen Zugangsdaten Sichern + Wiederherstellen Bitte wählen Sie aus, welche Aktion als nächstes durchgeführt werden soll: Sicherung A Wiederherstellen aller Einstellungen der CentralControl aus Letzte Sicherung am einer früheren Sicherung.

  • Seite 138: Aktualisierung

    Aktualisierung Für die B-Tronic CentralControl werden Updates angeboten. Diese können Sie am einfachsten via Internet auf Ihrer Zentrale in- stallieren lassen. Sollten Sie an der Zentrale nicht über einen Internetzugang verfügen, besteht alternativ auch die Möglichkeit, den Download ma- nuell durchzuführen. 1 Bitte drücken Sie den Button “Programme und Einstellung- en”.

  • Seite 139: Werkseinstellungen

    6 Das Herunterladen des Updates und die Installation kann, ab- hängig von der Geschwindigkeit Ihrer Internetverbindung, eini- Download ge Minuten Dauer in Anspruch nehmen. Nach erfolgreicher Installation startet die Zentrale automatisch Wird neu und ist danach sofort wieder uneingeschränkt verwendbar. heruntergeladen Werkseinstellungen 1 Bitte drücken Sie den Button “Programme und Einstellung-...

  • Seite 140: Neustart

     VORSICHT! Alle Einstellungen werden zurückgesetzt, alle Räume, Szenarien, Gruppen und Empfänger etc. wer- Werkseinstellung den gelöscht. Alle Einstellungen werden Zurücksetzen aller Wenn Sie die B-Tronic CentralControl zurück auf Werkseinstel- zurückgestezt und gehen damit lungen setzen wollen, bestätigen Sie mit dem grünen Haken A. Einstellungen verloren! Wirklich fortfahren?

  • Seite 141: Manuelle Aktualisierung

    Wenn sie die B-Tronic CentralControl neu starten möchten, be- stätigen Sie mit dem grünen Haken A. Neustart Andernfalls brechen Sie die Funktion mit Antippen des roten Kreuzes B ab. System neu starten? Manuelle Aktualisierung Auch wenn Sie sich entscheiden Ihre Zentrale nicht mit dem In- ternet zu verbinden, haben Sie trotzdem die Möglichkeit, aktu- elle Softwareupdates aufzuspielen und so zusätzliche Funktio- nalitäten oder Bugfixes nachträglich zu installieren.

  • Seite 142: Tipps & Tricks

    Tipps & Tricks • Funktionen mit und ohne Netzwerk-/Internetanbindung [} 142] • Einbinden externer Webcams [} 49] Funktionen mit und ohne Netzwerk-/Internetanbindung Auch ohne Einbindung in ein Netzwerk steht Ihnen natürlich die volle Heimautomatisierungs-Funktionalität der B-Tronic Cen- tralControl zur Verfügung. Einige Zusatzfunktionen und Zugriffsmöglichkeiten sind jedoch nur mit Netzwerk- bzw. Internetzugriff möglich. •...

  • Seite 143: Service & Infos

    Service & Infos • Systeminformationen [} 143] • Wettersymbole [} 144] Systeminformationen 1 Bitte drücken Sie den Button “Programme und Einstellung- en”. 2 Im Bildschirm “Programme und Einstellungen” starten Sie bit- te den Menüpunkt “Systeminformationen”. Einstellungen Konfiguration Hausinstallation Wählen Sie eine Anwendung Kameras Radio Systeminformation...

  • Seite 144: Wettersymbole

    Wettersymbole Wettersymbole Tag sonnig bewölkt bedeckt Nebel Schauer Regen Gewitter Schneeregen Schnee Es liegen keine Wetter-infor- mationen vor. Wettersymbole Nacht klar bewölkt bedeckt Nebel Schauer Regen Gewitter Schneeregen Schnee Es liegen keine Wetter-infor- mationen vor.

  • Seite 145: Was Tun Wenn

    Gemäß der Anleitung des Empfängers freie Speicherplätze zur Verfügung stellen. Schalten / Fahren eines Empfängers funktioniert nicht. Netzanschluss des Empfängers überprüfen. Empfänger neu einlernen. Entfernung zum Empfänger verringern oder Einsatz eines Re- peaters. Weitere Informationen finden Sie unter dem Link http://www.becker-antriebe.net/centralcontrol/.

  • Seite 146: Allgemeine Konformitätserklärung

    Allgemeine Konformitätserklärung Hiermit erklärt die Firma Becker-Antriebe GmbH, dass sich die Geräte B-Tronic CentralControl CC51 und CC31 in Übereinstim- mung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EG befinden. Bestimmt für den Gebrauch in folgenden Ländern: EU, CH, NO, IS, LI...
  • Seite 148 4035 630 031 0b     19.03.2014    ...

Diese Anleitung auch für:

Cc 31

Inhaltsverzeichnis
