MONTAGE
MOTION
1 2
8

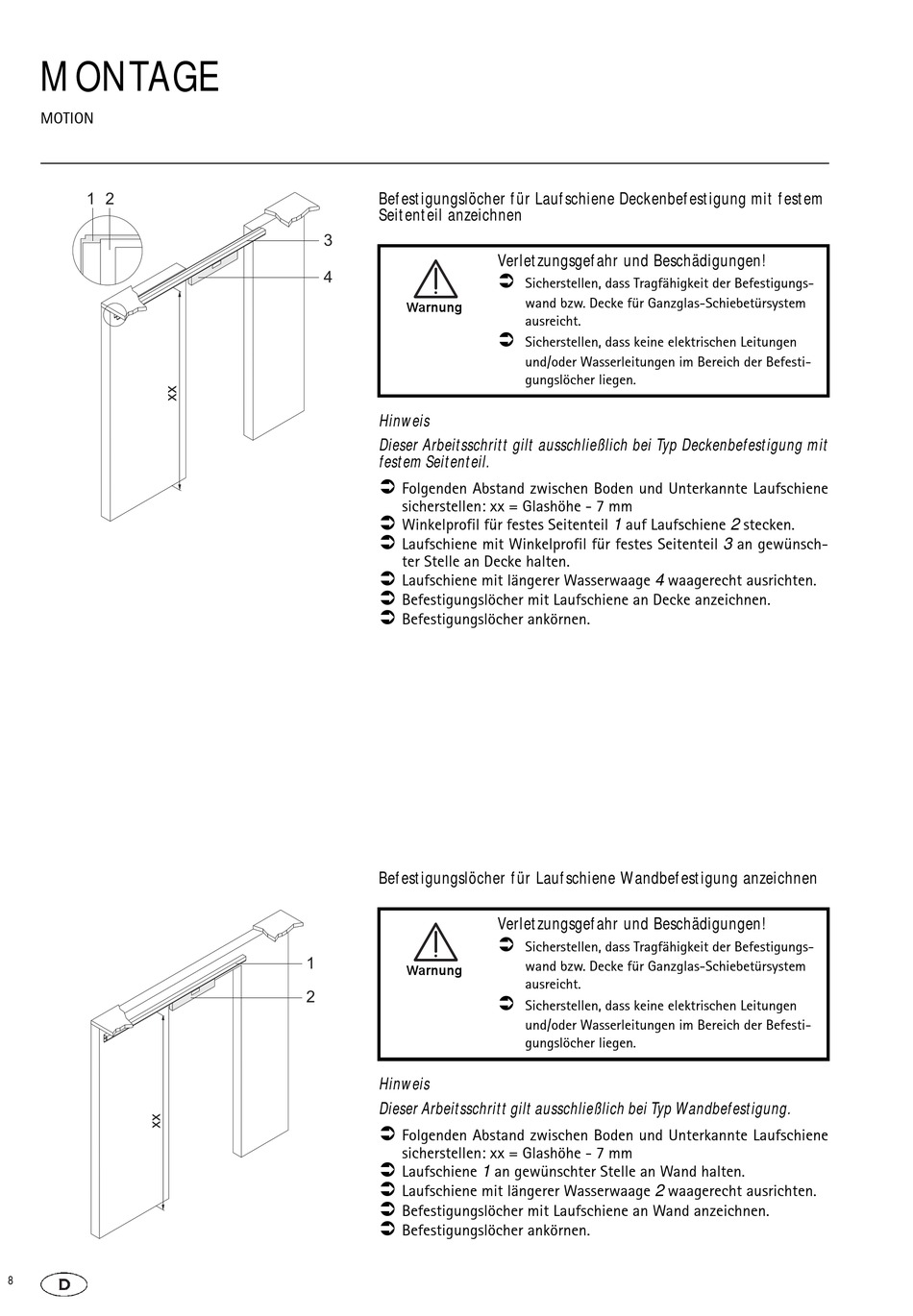

Befestigungslöcher für Laufschiene Deckenbefestigung mit festem
Seitenteil anzeichnen
3
4
Warnung
Hinweis
Dieser Arbeitsschritt gilt ausschließlich bei Typ Deckenbefestigung mit
festem Seitenteil.
Folgenden Abstand zwischen Boden und Unterkannte Laufschiene
sicherstellen: xx = Glashöhe - 7 mm
Winkelprofil für festes Seitenteil 1 auf Laufschiene 2 stecken.
Laufschiene mit Winkelprofil für festes Seitenteil 3 an gewünsch-
ter Stelle an Decke halten.
Laufschiene mit längerer Wasserwaage 4 waagerecht ausrichten.
Befestigungslöcher mit Laufschiene an Decke anzeichnen.
Befestigungslöcher ankörnen.
Befestigungslöcher für Laufschiene Wandbefestigung anzeichnen
1
Warnung
2
Hinweis
Dieser Arbeitsschritt gilt ausschließlich bei Typ Wandbefestigung.
Folgenden Abstand zwischen Boden und Unterkannte Laufschiene
sicherstellen: xx = Glashöhe - 7 mm
Laufschiene 1 an gewünschter Stelle an Wand halten.
Laufschiene mit längerer Wasserwaage 2 waagerecht ausrichten.
Befestigungslöcher mit Laufschiene an Wand anzeichnen.
Befestigungslöcher ankörnen.
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass Tragfähigkeit der Befestigungs-
wand bzw. Decke für Ganzglas-Schiebetürsystem
ausreicht.
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
gungslöcher liegen.
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass Tragfähigkeit der Befestigungs-
wand bzw. Decke für Ganzglas-Schiebetürsystem
ausreicht.
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
gungslöcher liegen.
