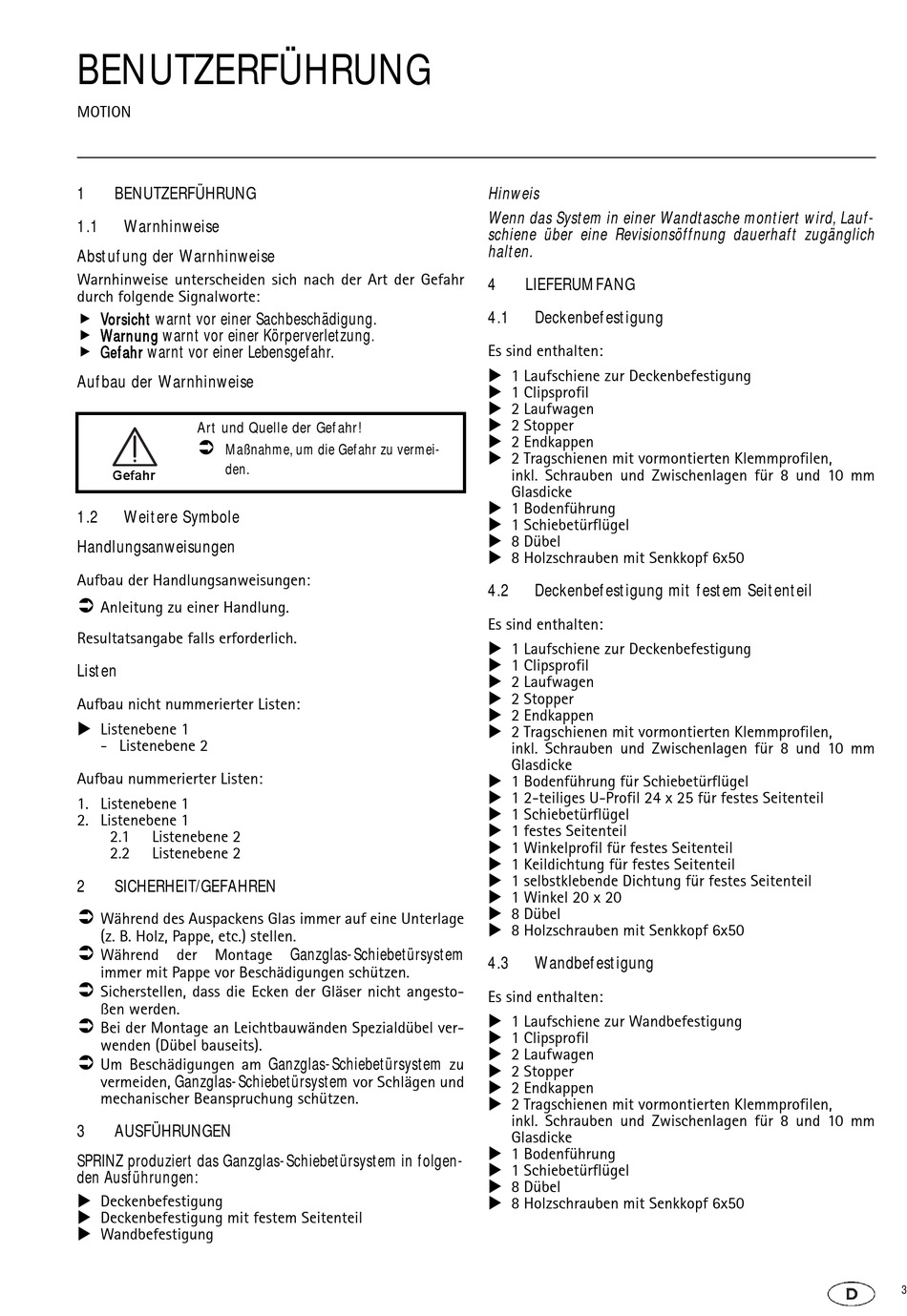

BENUTZERFÜHRUNG
MOTION
1
BENUTZERFÜHRUNG
1.1
Warnhinweise
Abstufung der Warnhinweise
Warnhinweise unterscheiden sich nach der Art der Gefahr
durch folgende Signalworte:
 Vorsicht warnt vor einer Sachbeschädigung.
 Warnung warnt vor einer Körperverletzung.
 Gefahr warnt vor einer Lebensgefahr.
Aufbau der Warnhinweise
Art und Quelle der Gefahr!
Maßnahme, um die Gefahr zu vermei-
den.
Gefahr
1.2
Weitere Symbole
Handlungsanweisungen
Aufbau der Handlungsanweisungen:
Anleitung zu einer Handlung.
Resultatsangabe falls erforderlich.
Listen
Aufbau nicht nummerierter Listen:
 Listenebene 1
- Listenebene 2
Aufbau nummerierter Listen:
1. Listenebene 1
2. Listenebene 1
2.1
Listenebene 2
2.2
Listenebene 2
2
SICHERHEIT/GEFAHREN
Während des Auspackens Glas immer auf eine Unterlage
(z. B. Holz, Pappe, etc.) stellen.
Während
der
Montage
immer mit Pappe vor Beschädigungen schützen.
Sicherstellen, dass die Ecken der Gläser nicht angesto-
ßen werden.
Bei der Montage an Leichtbauwänden Spezialdübel ver-
wenden (Dübel bauseits).
Um Beschädigungen am Ganzglas-Schiebetürsystem zu
vermeiden, Ganzglas-Schiebetürsystem vor Schlägen und
mechanischer Beanspruchung schützen.
3
AUSFÜHRUNGEN
SPRINZ produziert das Ganzglas-Schiebetürsystem in folgen-
den Ausführungen:
 Deckenbefestigung
 Deckenbefestigung mit festem Seitenteil
 Wandbefestigung
Ganzglas-Schiebetürsystem
Hinweis
Wenn das System in einer Wandtasche montiert wird, Lauf-
schiene über eine Revisionsöffnung dauerhaft zugänglich
halten.
4
LIEFERUMFANG
4.1
Deckenbefestigung
Es sind enthalten:
 1 Laufschiene zur Deckenbefestigung
 1 Clipsprofil
 2 Laufwagen
 2 Stopper
 2 Endkappen
 2 Tragschienen mit vormontierten Klemmprofilen,
inkl. Schrauben und Zwischenlagen für 8 und 10 mm
Glasdicke
 1 Bodenführung
 1 Schiebetürflügel
 8 Dübel
 8 Holzschrauben mit Senkkopf 6x50
4.2
Deckenbefestigung mit festem Seitenteil
Es sind enthalten:
 1 Laufschiene zur Deckenbefestigung
 1 Clipsprofil
 2 Laufwagen
 2 Stopper
 2 Endkappen
 2 Tragschienen mit vormontierten Klemmprofilen,
inkl. Schrauben und Zwischenlagen für 8 und 10 mm
Glasdicke
 1 Bodenführung für Schiebetürflügel
 1 2-teiliges U-Profil 24 x 25 für festes Seitenteil
 1 Schiebetürflügel
 1 festes Seitenteil
 1 Winkelprofil für festes Seitenteil
 1 Keildichtung für festes Seitenteil
 1 selbstklebende Dichtung für festes Seitenteil
 1 Winkel 20 x 20
 8 Dübel
 8 Holzschrauben mit Senkkopf 6x50
4.3
Wandbefestigung
Es sind enthalten:
 1 Laufschiene zur Wandbefestigung
 1 Clipsprofil
 2 Laufwagen
 2 Stopper
 2 Endkappen
 2 Tragschienen mit vormontierten Klemmprofilen,
inkl. Schrauben und Zwischenlagen für 8 und 10 mm
Glasdicke
 1 Bodenführung
 1 Schiebetürflügel
 8 Dübel
 8 Holzschrauben mit Senkkopf 6x50
3
