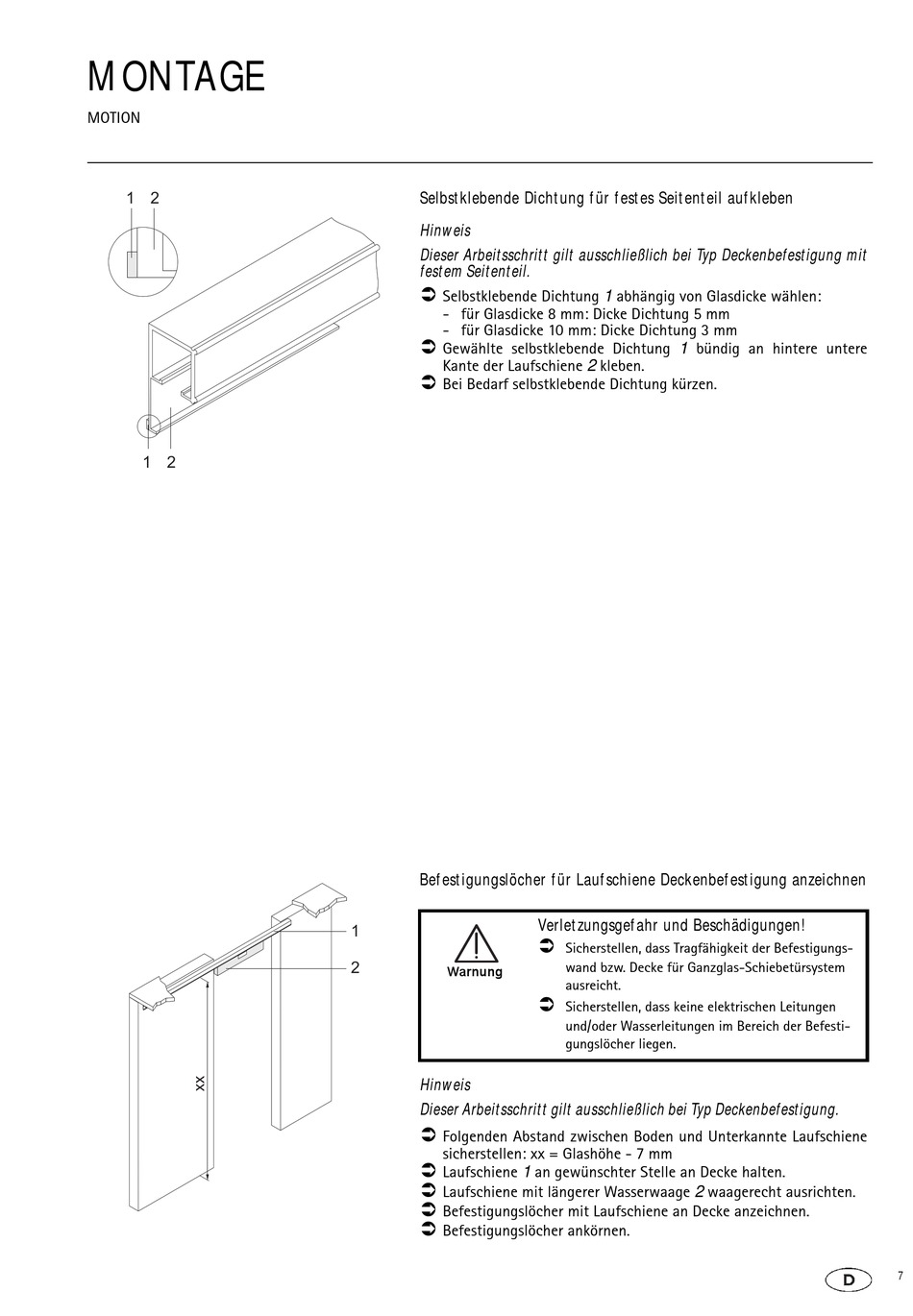

MONTAGE
MOTION
1 2
1 2
Selbstklebende Dichtung für festes Seitenteil aufkleben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich bei Typ Deckenbefestigung mit
festem Seitenteil.
Selbstklebende Dichtung 1 abhängig von Glasdicke wählen:
- für Glasdicke 8 mm: Dicke Dichtung 5 mm
- für Glasdicke 10 mm: Dicke Dichtung 3 mm
Gewählte selbstklebende Dichtung 1 bündig an hintere untere
Kante der Laufschiene 2 kleben.
Bei Bedarf selbstklebende Dichtung kürzen.
Befestigungslöcher für Laufschiene Deckenbefestigung anzeichnen
1
2
Warnung
Hinweis
Dieser Arbeitsschritt gilt ausschließlich bei Typ Deckenbefestigung.
Folgenden Abstand zwischen Boden und Unterkannte Laufschiene
sicherstellen: xx = Glashöhe - 7 mm
Laufschiene 1 an gewünschter Stelle an Decke halten.
Laufschiene mit längerer Wasserwaage 2 waagerecht ausrichten.
Befestigungslöcher mit Laufschiene an Decke anzeichnen.
Befestigungslöcher ankörnen.
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass Tragfähigkeit der Befestigungs-
wand bzw. Decke für Ganzglas-Schiebetürsystem
ausreicht.
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
gungslöcher liegen.
7
