MONTAGE
MOTION
1
min. 840
2
min. 700

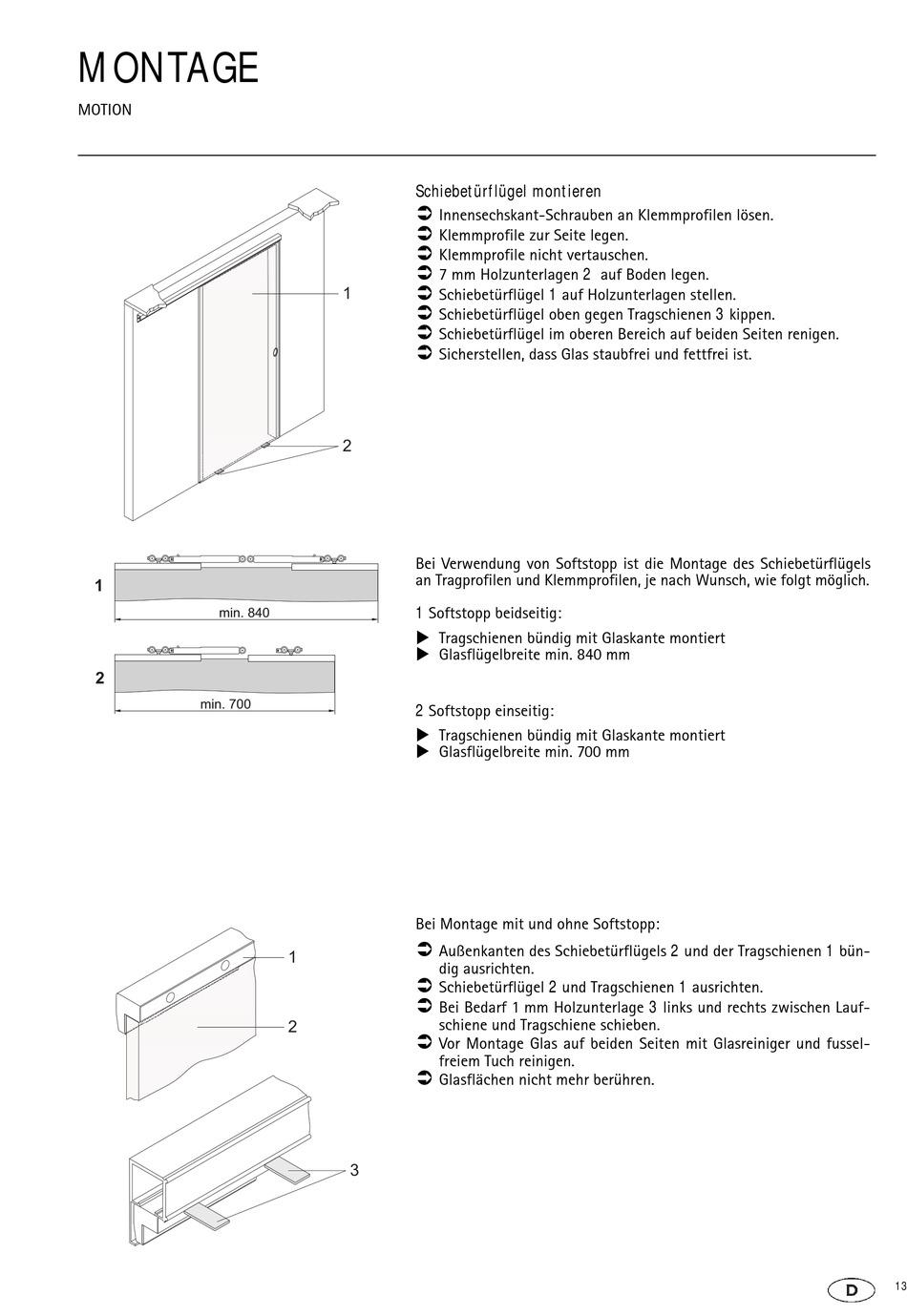

Schiebetürflügel montieren
Innensechskant-Schrauben an Klemmprofilen lösen.
Klemmprofile zur Seite legen.
Klemmprofile nicht vertauschen.
7 mm Holzunterlagen 2 auf Boden legen.
1
Schiebetürflügel 1 auf Holzunterlagen stellen.
Schiebetürflügel oben gegen Tragschienen 3 kippen.
Schiebetürflügel im oberen Bereich auf beiden Seiten renigen.
Sicherstellen, dass Glas staubfrei und fettfrei ist.
2
Bei Verwendung von Softstopp ist die Montage des Schiebetürflügels
an Tragprofilen und Klemmprofilen, je nach Wunsch, wie folgt möglich.
1 Softstopp beidseitig:
Tragschienen bündig mit Glaskante montiert
Glasflügelbreite min. 840 mm
2 Softstopp einseitig:
Tragschienen bündig mit Glaskante montiert
Glasflügelbreite min. 700 mm
Bei Montage mit und ohne Softstopp:
Außenkanten des Schiebetürflügels 2 und der Tragschienen 1 bün-
1
dig ausrichten.
Schiebetürflügel 2 und Tragschienen 1 ausrichten.
Bei Bedarf 1 mm Holzunterlage 3 links und rechts zwischen Lauf-
schiene und Tragschiene schieben.
2
Vor Montage Glas auf beiden Seiten mit Glasreiniger und fussel-
freiem Tuch reinigen.
Glasflächen nicht mehr berühren.
3
13
