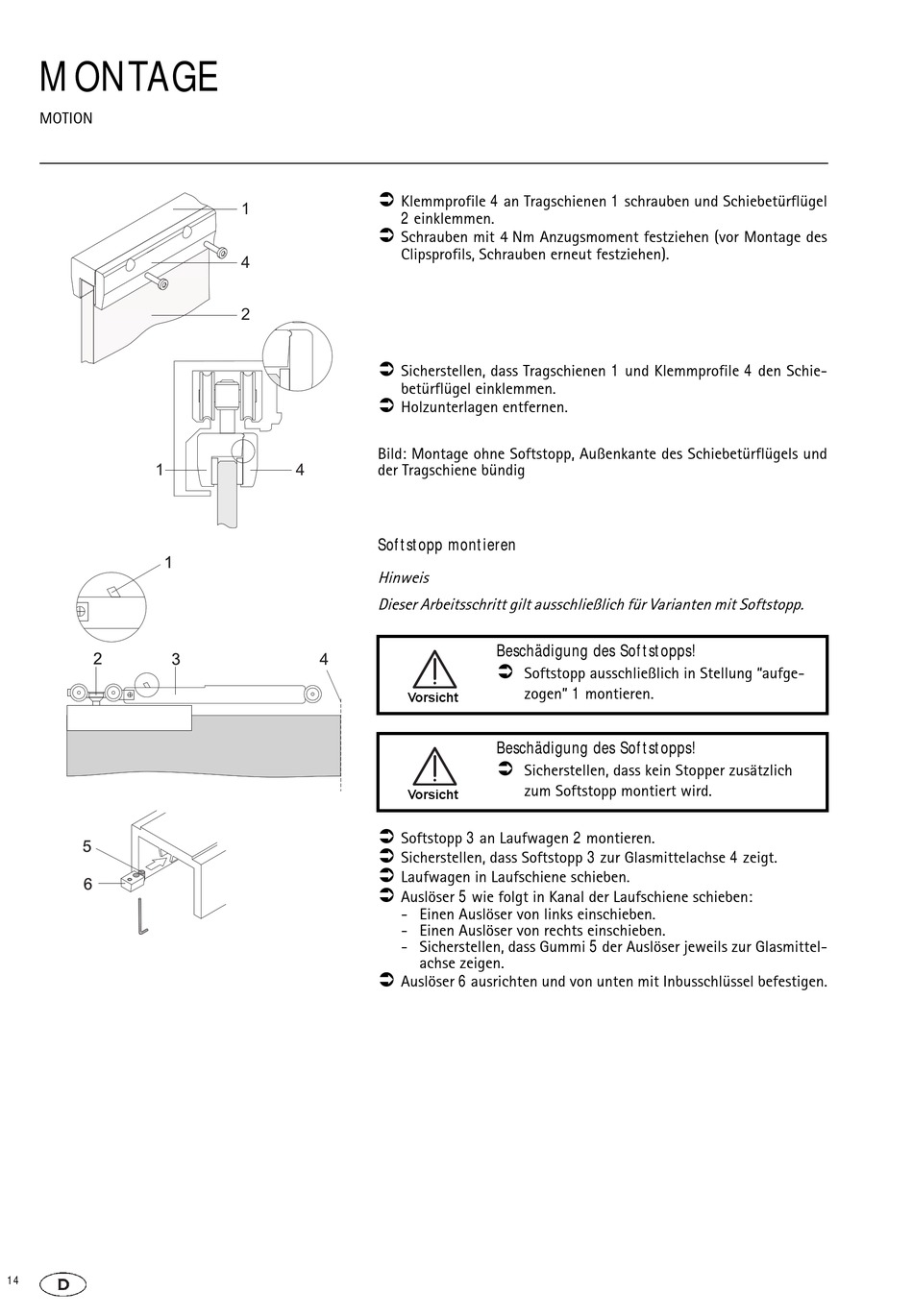

MONTAGE
MOTION
1
14
Klemmprofile 4 an Tragschienen 1 schrauben und Schiebetürflügel
1
2 einklemmen.
Schrauben mit 4 Nm Anzugsmoment festziehen (vor Montage des
Clipsprofils, Schrauben erneut festziehen).
4
2
Sicherstellen, dass Tragschienen 1 und Klemmprofile 4 den Schie-
betürflügel einklemmen.
Holzunterlagen entfernen.
Bild: Montage ohne Softstopp, Außenkante des Schiebetürflügels und
4
der Tragschiene bündig
Softstopp montieren
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Varianten mit Softstopp.
Vorsicht
Vorsicht
Softstopp 3 an Laufwagen 2 montieren.
Sicherstellen, dass Softstopp 3 zur Glasmittelachse 4 zeigt.
Laufwagen in Laufschiene schieben.
Auslöser 5 wie folgt in Kanal der Laufschiene schieben:
- Einen Auslöser von links einschieben.
- Einen Auslöser von rechts einschieben.
- Sicherstellen, dass Gummi 5 der Auslöser jeweils zur Glasmittel-
Auslöser 6 ausrichten und von unten mit Inbusschlüssel befestigen.
Beschädigung des Softstopps!
Softstopp ausschließlich in Stellung "aufge-
zogen" 1 montieren.
Beschädigung des Softstopps!
Sicherstellen, dass kein Stopper zusätzlich
zum Softstopp montiert wird.
achse zeigen.
