MONTAGE
MOTION
6

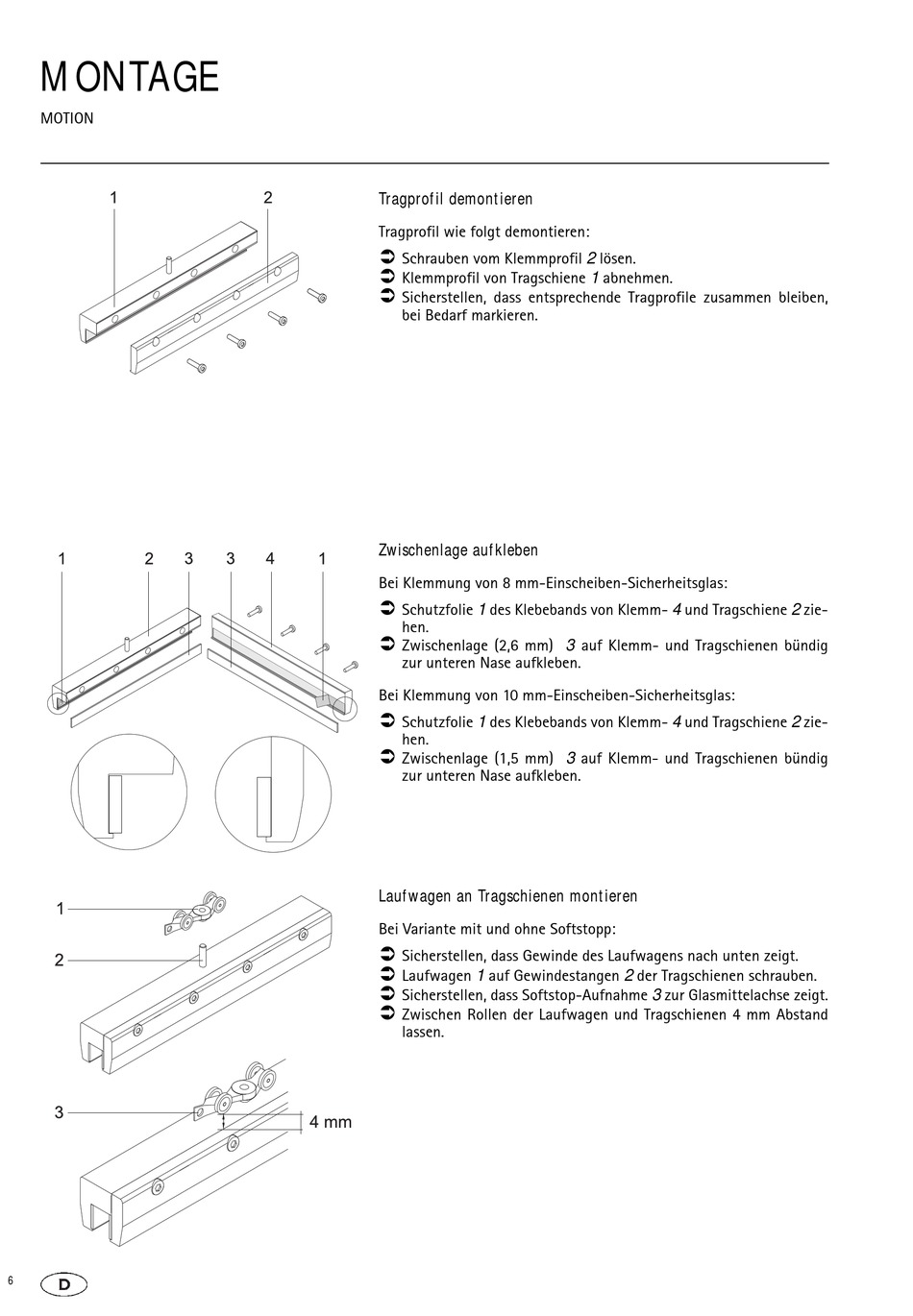

Tragprofil demontieren
Tragprofil wie folgt demontieren:
Schrauben vom Klemmprofil 2 lösen.
Klemmprofil von Tragschiene 1 abnehmen.
Sicherstellen, dass entsprechende Tragprofile zusammen bleiben,
bei Bedarf markieren.
Zwischenlage aufkleben
Bei Klemmung von 8 mm-Einscheiben-Sicherheitsglas:
Schutzfolie 1 des Klebebands von Klemm- 4 und Tragschiene 2 zie-
hen.
Zwischenlage (2,6 mm) 3 auf Klemm- und Tragschienen bündig
zur unteren Nase aufkleben.
Bei Klemmung von 10 mm-Einscheiben-Sicherheitsglas:
Schutzfolie 1 des Klebebands von Klemm- 4 und Tragschiene 2 zie-
hen.
Zwischenlage (1,5 mm) 3 auf Klemm- und Tragschienen bündig
zur unteren Nase aufkleben.
Laufwagen an Tragschienen montieren
Bei Variante mit und ohne Softstopp:
Sicherstellen, dass Gewinde des Laufwagens nach unten zeigt.
Laufwagen 1 auf Gewindestangen 2 der Tragschienen schrauben.
Sicherstellen, dass Softstop-Aufnahme 3 zur Glasmittelachse zeigt.
Zwischen Rollen der Laufwagen und Tragschienen 4 mm Abstand
lassen.
