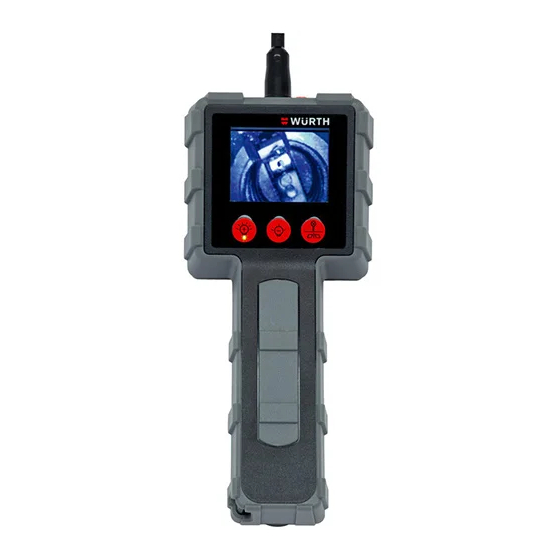

VIDEOSKOP BASIC
VIDEO-SCOPE BASIC
Art. 0715 53 962
2010-0275 0715 53 962_User Manual_110718.indd 1
Videoskop BASIC
DE
Video-scope BASIC
GB
Endoscopio video BASIC
IT
Caméra d'inspection BASIC
FR
Endoscopio de vídeo BASIC
ES
Endoscópio de video BASIC
PT
Video- en foto-endoscoop BASIC
NL
Video/billede-endoskop BASIC
DK
Video/bilde-endoskop BASIC
NO
Video/valokuvatähystin BASIC
FI
Video/bild-endoskop BASIC
SE
Βιντεοσκοπιο BASIC
GR
Foto/vİdeo endoskop BASIC
TR
Wideoendoskop video/zdjęcie BASIC
PL
Video-/képendoszkóp BASIC
HU
Video/obrazový endoskop BASIC
CZ
Video/foto-endoskop BASIC
SK
Видеоэндоскоп с функцией BASIC
RO
Фото- и видеозаписи BASIC
Video/slikovni endoskop BASIC
SI
Видеоскоп BASIC
BG
Videoendoskoop BASIC
EE
Vaizdo kamera-endoskopas BASIC
LT
Video/attēlu endoskops BASIC
LV
Видеоскоп BASIC
RU
7/20/2011 1:36:59 PM
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Würth BASIC
Inhaltszusammenfassung für Würth BASIC

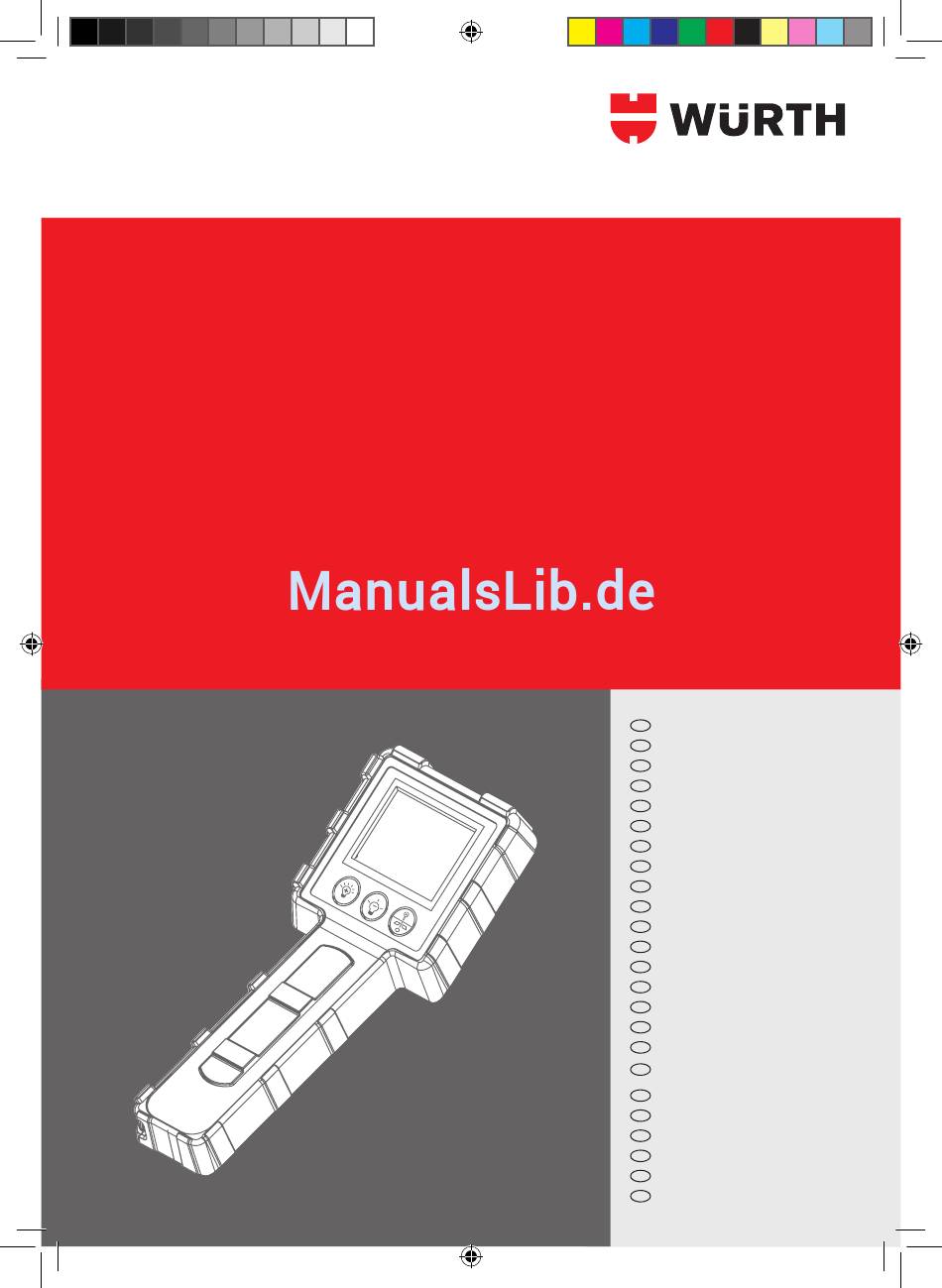

- Seite 1 VIDEOSKOP BASIC VIDEO-SCOPE BASIC Art. 0715 53 962 Videoskop BASIC Video-scope BASIC Endoscopio video BASIC Caméra d’inspection BASIC Endoscopio de vídeo BASIC Endoscópio de video BASIC Video- en foto-endoscoop BASIC Video/billede-endoskop BASIC Video/bilde-endoskop BASIC Video/valokuvatähystin BASIC Video/bild-endoskop BASIC Βιντεοσκοπιο BASIC Foto/vİdeo endoskop BASIC...
- Seite 2 ............ 3 – 10 ............ 11 – 18 ............ 19 – 26 ............ 27 – 34 ............ 35 – 42 ............ 43 – 50 ............ 51 – 58 ............ 59 – 66 ............ 67 – 74 ............ 75 – 82 ............
-
Seite 3: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanlei- tung und handeln Sie danach. Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder für Nachbesitzer auf. Produkteigenschaften AV Ausgang EIN-AUS-TASTE 2,4" TFT Display 5,5 mm Endoskop-Schwanenhals Taste zur Verstärkung Zoom- und Spiegelbildtaste der Beleuchtung Anzeige Lampe... - Seite 4 Sondenzubehör Gewindeschutzhülse Gummi-Abdeckkappe Endoskopspitze ❑ Montieren Sie die Gummi-Abdeckkappe auf die Gewindeschutzhülse bzw. entfernen Sie die Gummi- Abdeckkappe von der Gewindeschutzhülse. Schrauben Sie die Gewindeschutzhülse auf die Endoskopspitze auf bzw. schrauben Sie die Gewinde schutzhülse von der Endoskopspitze ab. Mitgeliefertes Zubehör SPIEGEL HAKEN MAGNET...
- Seite 5 Erstgebrauch Schritt 1: Heben Sie den Schraubring an und drehen ihn gegen den Uhrzeigersinn um die Schraube zu lösen. Öffnen Sie den Batteriefachdeckel. (Bild 1) (Bild 2) Schritt 2: Setzen Sie die Batterien wie im Bild dargestellt ein. Schließen Sie den Batteriefachdeckel und ziehen Sie die Schraube fest.
-
Seite 6: Bedienung
Schritt 4: Drücken Sie die Ein-/Aus-Taste, um das Videoskop einzuschalten. Die Ein-Aus-Anzeige leuchtet auf und "Ready" (bereit) wird auf dem Display angezeigt. Sobald die Displayanzeige erlischt ist das Videoskop betriebsbereit. Zum Ausschalten drücken Sie erneut die Ein-/Aus-Taste. BEREIT Drücken (Bild 6) (Bild 7) Bedienung Tasten zur Verstärkung/Verringerung der Beleuchtung:... - Seite 7 ➠ Zoom: ❑ Inbetriebnahme: Taste kurz drücken und loslassen. ❑ Durch Drücken der Taste wird das Zielbild der Kamera in 1,5-facher Vergrößerung (Zoom) auf dem Display dargestellt und der Begriff "ZOOM" wird angezeigt. (Bild 10 – NORMAL) (Bild 11 – ZOOM) ❑...
-
Seite 8: Zubehör Montieren
Zubehör montieren Schritt 1: Schrauben Sie die Gewindeschutzhülse von der Endoskopspitze ab. (Bild 14) (Bild 15) Schritt 2: Schrauben Sie das Zubehör vorsichtig bis zum Anschlag auf. (Zwischen Zubehör und Spitze darf sich kein Spalt befinden, siehe Bilder 16 und 17) (Bild 16 Richtig montiert) (Bild 17 Falsch montiert) ➠... -
Seite 9: Technische Daten
Technische Daten Endoskop-Schwanenhals: Durchmesser: 5,5 mm Schärfentiefe: 1 cm ∼ 6 cm Sichtfeld: Horizontaler Feldwinkel 46˚ vertikaler Feldwinkel 34˚ diagonaler Feldwinkel 56˚ Lichtquelle: 4 LEDs, weiß Länge: 1Meter, Semi-Rigid Wasserfestigkeit: Endoskop-Schwanenhals wasserdicht Betriebstemperatur: 0˚C ∼ 55˚C Handgerät: Abmessungen: 93,5 mm × 209,5 mm × 57,5 mm Stromversorgung: 4 Alkali AA 1,5 Volt Batterien Auflösung Display:... -
Seite 10: Sicherheits- Und Anwendungshinweise
Sicherheits- und Anwendungshinweise ❑ Inspector ist nur für die industrielle Verwendung ausgelegt. Verwenden Sie das System nicht für medizinische/biologische Untersuchungen. ❑ Um Gefahren zu vermeiden, tauchen Sie den Endoskop-Schwanenhals nicht in brennbare Flüssigkeiten oder Gase (z.B. in Kraftstofftanks). ❑ Benutzen Sie das Videoskop nicht in Kraftstofftanks oder in anderen gefährlichen Umgebungen, wie z.B. in Benzin- oder Alkoholvorratstanks.
