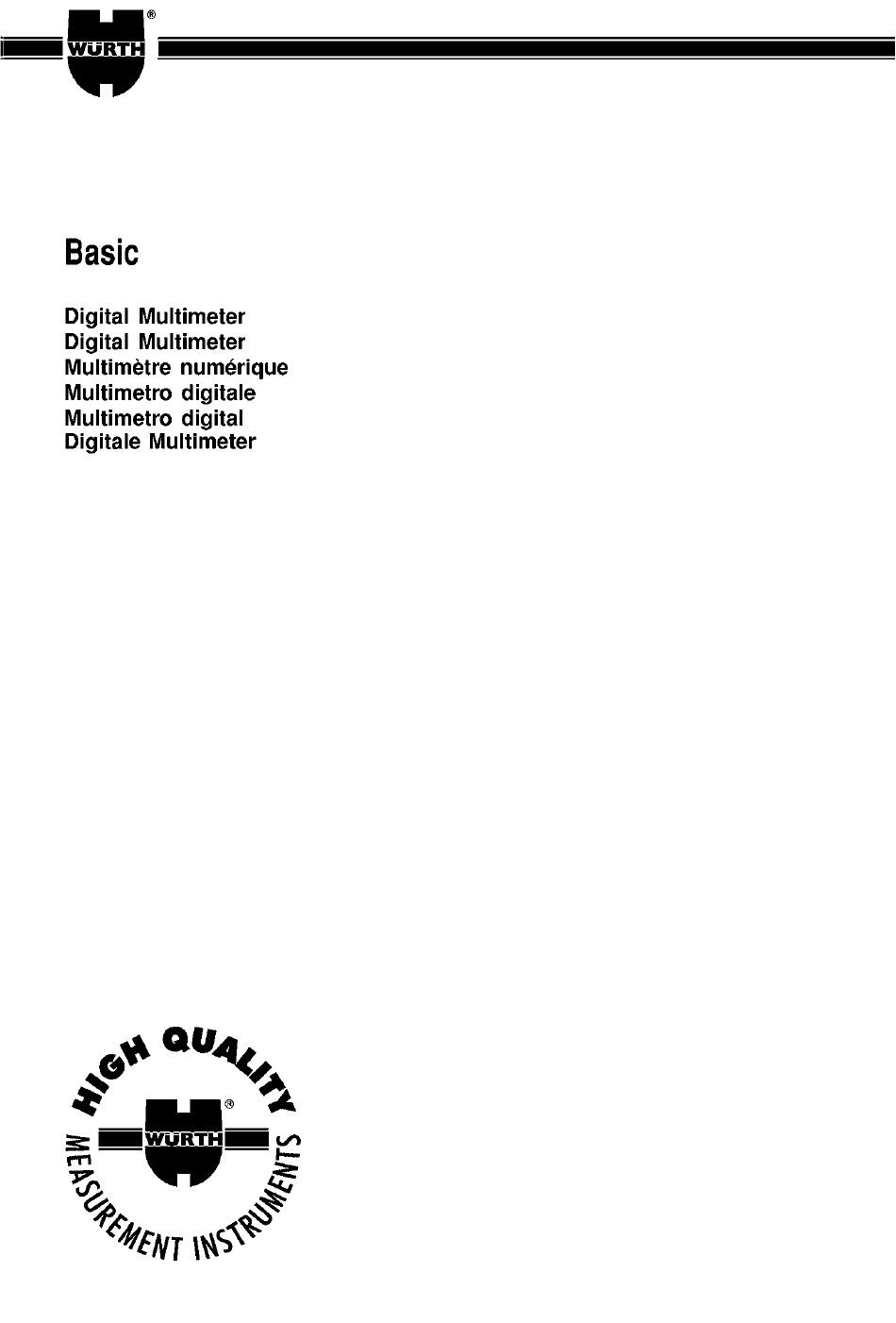

- Seite 1 Basic Digital Multimeter Digital Multimeter Multimetre numérique Multimetro digitale Multimetro digital Digitale Multimeter...
- Seite 2 -octocr pmVA Ll.Ll.Ll.UMkQHz BAT AUTO -Y MIN MAX MEM REL AC OC NOVCAT BESCHREIBUNG Eingargsöuchse Messungvon V-Spanpyrg_ COM-Eingangsbuchse Messungvon mV-Spgnpypg Elngarg@ggnse: Frecuenzrpgssung_ Eipgargspuqhse: A-Messöer"he Pi08entestJDu rchg@ngsprüfu Bereichsumschaltung RANGE Widerstandsmessung MINIMAX Meggungswerte 400 PA-Messbereich MEM » 4 mA-Messbereich DIODE/DURCHGANGSPRjFUNG „ 40 rnA-Messbereich Zweitfunktion mA-Messbereich + DC...
-
Seite 3: Vorsichtsmassnahmen
ALLGEMEINE HINWEISE Sie haben soeben ein mit 4000 Digit, tragbares Digital-Multimeter erworben und danken Ihnen für Ihr Vertrauen. Dieses Gerät entspricht der Sicherheitsnorm IEC 61010-1/AI + A2, 1995 für elektronische Messinstrumente. müssen Ihrer eigenen Sicherheit und um das Gerät nicht zu beschädigen, die in der vorliegenden Bedienungsanleitung genannten... -
Seite 4: Bei Der Benutzung
1.1.2 Bei der Benutzung Überschreiten Sie niemals die für die jeweiligeMessart ange- gebenen maximal zulässigen Grenzwette. Berühren Sie niemals eine unbenutzte Klemme, wenn Multimeter an einen Messkreis angeschlossen ist. Wählen Sie stets den höchsten Messbereich Oder schalten Sie, falls vorhanden, Messbereichsautomatik ein, wenn... -
Seite 5: Sicherheitsvorrichtungen
Schutzvorrichtungen Dieses Gerät ist mit mehrfachen Schutzvorrichtungen versehen : Eine Varistor-Schutzschaltung filtert kurzzeitigeÜberspannungen mehr als 600 V und insbesondere 6 kV Impulsfolgen (gem. Norm IEEE 587) an der VQ-Eingangsbuchse zuverlåssig aus. Messarten « Widerstand, Kontinuität Dioden- schwellenspannung » schützt ein PTC-Widerstand (d. -
Seite 6: Aus- Und Verpackung Des Geräts
1.6 Aus- und Verpackung des Geräts Versand wurden mechanischen elektrischen Eigenschaften des Geräts eingehend geprüft. Es wurden allen Vorkehrungen getroften, damit Gerät unbeschädigt beim Benutzer eintrifft. Dennoch ist es empfehlenswert, das Gerät nach Erhalt auf eventuelle Transportschäden zu prüfen. Melden Sie solche Schäden, in der üblichen Form, beim zuständigen Transportunternehmen. -
Seite 7: Funktionstasten
GERÅTEBESCHREIBUNG Dieses Multimeter ist robust, kompakt, leicht und sicher zu greifen. Dadurch kann es in einer Tasche transportiert werden. Es bietet dem Benutzer grösstmögliche Sicherheit, optimalen Schutz vor Fehlbedienungen und ein hohes Leistungsspektrum. 2.1 Anzeige Flüssigkristallanzeige 3 % digits (Ziffernhöhe : 12 mm) •... -
Seite 8: Eingangsbuchsen
Taste « MEM » : • Festhaltung der Anzeige, Wertspeicherung (kurzes Drücken) • Durch ein zweites kurzes Drücken, Zurückschaltung auf die laufende Messwertanzeige. • Betroffene Messbereiche : alle. • Durch kurzes Drücken dieser Taste stellen Über- wachungsmodus ein (langes Drücken, aus) d. h. das Gerdt speichert laufend die Minimal- und Maximalmesswerten. -
Seite 9: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG 3.1 Messung der Gleich- und Wechselspannung Messleitungen in die Buchsen einstecken (Buchsen COM und V) und die zu messende Spannung parallel an der Schaltung abgreifen. Funktionsdrehschalter V » Oder mV » einstellen. • Automatische Messbereichswahl : Messwert ablesen. • Durch Drücken auf Taste... -
Seite 10: Widerstandsmessung
Widerstandsmessung Niemals eine Widerstandsmessung an unter Spannung stehenden Stromkreisen durchführen • Anschluss : Buchsen COM und Q (Messleitungen vorzugsweise verdrillt). • Funktionsdrehschalter stellen. • Das Multimeter wåhlt automatisch den geeigneten Bereich. N4esswert a blesen. • Durch Drücken auf Taste lässt sich der aktuelle Messwert speichern. Überschreitung : unterbrochenes a kustischesSignalund «... - Seite 11 ALLGEMEINE TECHNISCHE DATEN Mechanische Eiqenschafien Abmessungen : 170 x 80 x 35 mm Masse (mit Batterie) : 285 g Verpackung : Abmessungen : 230 x 155 x 65 mm • Masse : 385 g Y.ezsgrgung : 1 Batterie 9 V (Typ 6LF22 oder 6LR61) Betriebsdauer : ca.
