Aansluiten Op Een Versterker - Technics SB-R1 Bedienungsanleitung

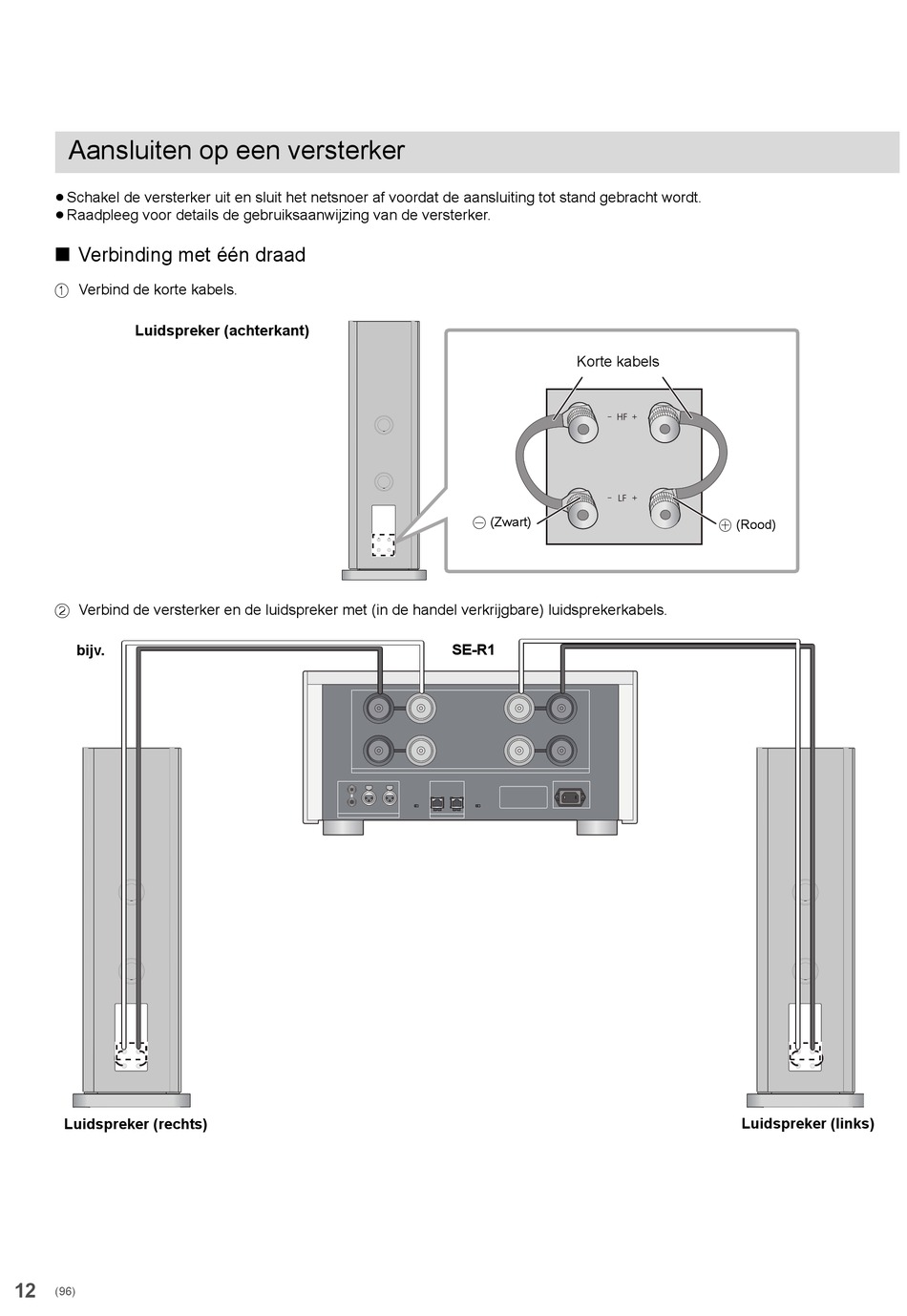

Aansluiten op een versterker

≥ Schakel de versterker uit en sluit het netsnoer af voordat de aansluiting tot stand gebracht wordt.
≥ Raadpleeg voor details de gebruiksaanwijzing van de versterker.
∫ Verbinding met één draad
1 Verbind de korte kabels.
Luidspreker (achterkant)
Korte kabels
- (Zwart)
+ (Rood)
2 Verbind de versterker en de luidspreker met (in de handel verkrijgbare) luidsprekerkabels.
SE-R1
bijv.
Luidspreker (links)
Luidspreker (rechts)
12
(96)
