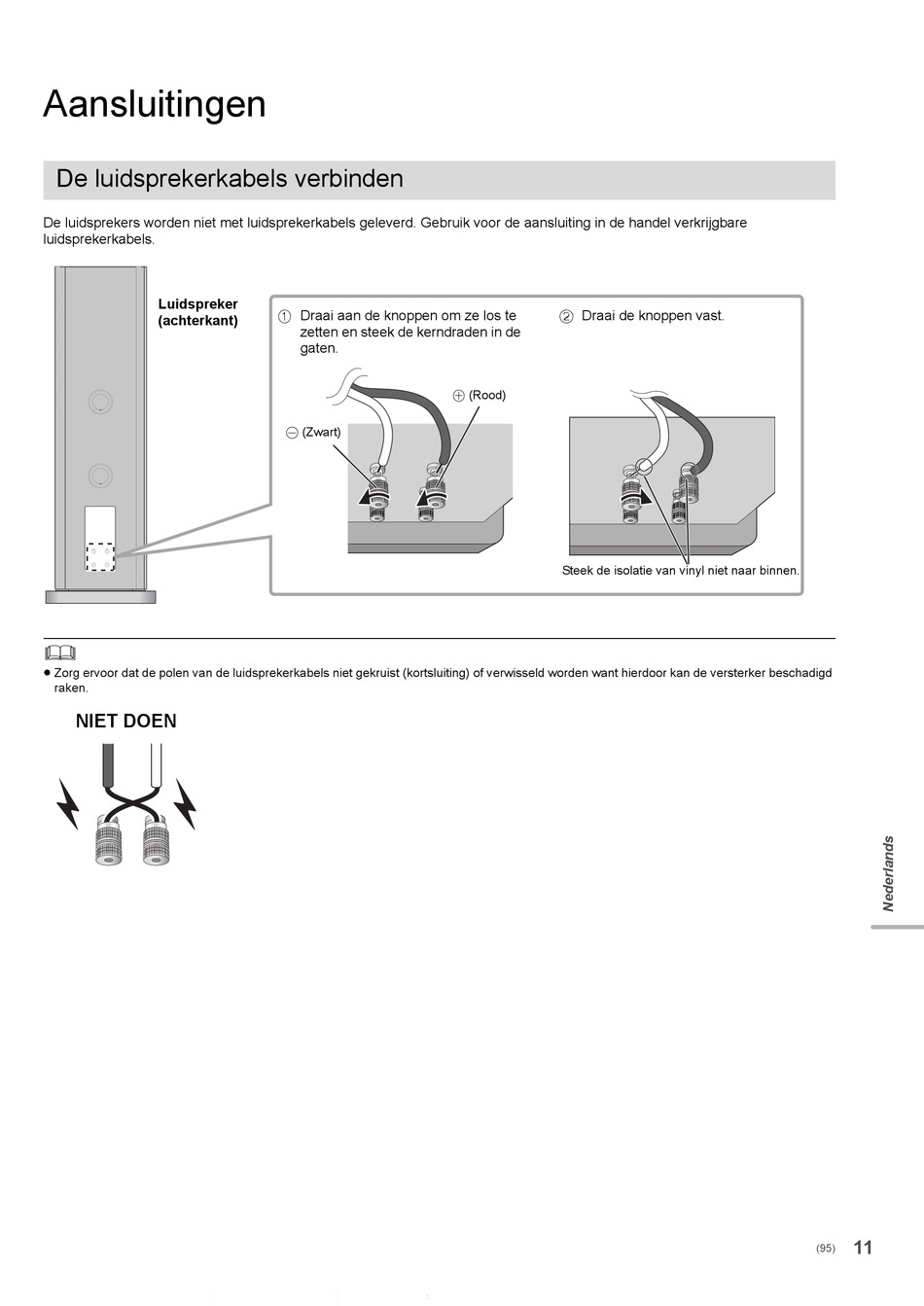

Aansluitingen

De luidsprekerkabels verbinden

De luidsprekers worden niet met luidsprekerkabels geleverd. Gebruik voor de aansluiting in de handel verkrijgbare
luidsprekerkabels.
Luidspreker
(achterkant)
≥ Zorg ervoor dat de polen van de luidsprekerkabels niet gekruist (kortsluiting) of verwisseld worden want hierdoor kan de versterker beschadigd
raken.
NIET DOEN
1 Draai aan de knoppen om ze los te
zetten en steek de kerndraden in de
gaten.
- (Zwart)
2 Draai de knoppen vast.
+ (Rood)
Steek de isolatie van vinyl niet naar binnen.
11
(95)
