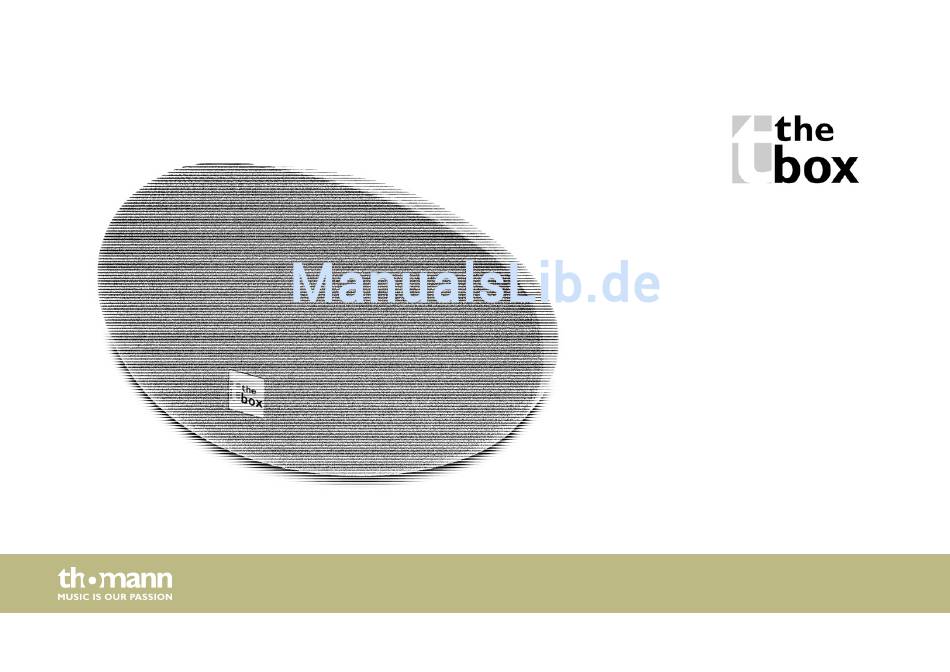

- Seite 1 Oval 4, Oval 6, Oval 10 passiver lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 11.06.2018, ID: 410109, 410113, 410117, ...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Symbole und Signalwörter......................6 Sicherheitshinweise..........................8 Leistungsmerkmale..........................11 Installation..............................13 4.1 Wandmontage..........................14 4.2 Tipps zum Umgang mit Lautsprechern................... 15 Technische Daten............................ 16 5.1 Oval 4 (Artnr. 410109, 410111, 410112)................... 16 5.2 Oval 6 (Artnr. -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Symbole Und Signalwörter
Allgemeine Hinweise 1.2 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. - Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. Oval 4, Oval 6, Oval 10...
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per- sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 9 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent- sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 10 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra- tionen. passiver lautsprecher...
-
Seite 11: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Leistungsmerkmale dieser passiven Zweiwege-Lautsprecher: Oval 4 (Artnr. 410109, 410111, Bestückung: 2 × 1-Zoll-Hochtöner, 1 × 4-Zoll-Tieftöner 410112) Montagepunkte: 2 × Gewindebuchse M5 Klemmanschlüsse Wandhalterung im Lieferumfang enthalten Gehäusefarbe: weiß Frontgitterfarbe: schwarz (Artnr. 410109), weiß (Artnr. 410111), rot (Artnr. 410112) Oval 6 (Artnr. - Seite 12 Leistungsmerkmale Oval 10 (Artnr. 410117, 410118) Bestückung: 2 × 4-Zoll-Hochtöner, 1 × 10-Zoll-Tieftöner Montagepunkte: 2 × Gewindebuchse M8 Klemmanschlüsse Wandhalterung im Lieferumfang enthalten Gehäusefarbe: weiß Frontgitterfarbe: schwarz (Artnr. 410118), weiß (Artnr. 410117) passiver lautsprecher...
-
Seite 13: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 14: Wandmontage
Installation 4.1 Wandmontage Die folgende Abbildung zeigt, wie die mitgelieferte Wandhalterung eingesetzt werden kann. passiver lautsprecher... -
Seite 15: Tipps Zum Umgang Mit Lautsprechern
Installation 4.2 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio- nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden. -
Seite 16: Technische Daten
Technische Daten Technische Daten 5.1 Oval 4 (Artnr. 410109, 410111, 410112) Bestückung 2 × 1-Zoll-Hochtöner 1 × 4-Zoll-Tieftöner Belastbarkeit 25 W (RMS), 50 W (Musik), 100 W (Peak) Impedanz 8 Ω Empfindlichkeit 88 dB (1 W @ 1 m) Maximaler Schalldruck 102 dB (1 m) 108 dB (peak) Frequenzbereich (–3 dB) - Seite 17 Technische Daten Abmessungen (B × H × T) 238 mm × 135 mm × 142 mm Gewicht 2,02 kg Oval 4, Oval 6, Oval 10...
- Seite 18 Technische Daten Frequenzgang Die folgende Abbildung zeigt den Verlauf von Schalldruckpegel (1) und Impedanz (2) in Abhängigkeit von der Signalfrequenz. passiver lautsprecher...
-
Seite 19: Oval 6 (Artnr. 410113, 410115, 410116)
Technische Daten 5.2 Oval 6 (Artnr. 410113, 410115, 410116) Bestückung 2 × 3-Zoll-Hochtöner 1 × 6-Zoll-Tieftöner Belastbarkeit 80 W (RMS), 160 W (Musik), 320 W (Peak) Impedanz 8 Ω Empfindlichkeit 88 dB (1 W @ 1 m) Maximaler Schalldruck 107 dB (1 m) 113 dB (peak) Frequenzbereich (–3 dB) 80 Hz …... - Seite 20 Technische Daten Frequenzgang Die folgende Abbildung zeigt den Verlauf von Schalldruckpegel (1) und Impedanz (2) in Abhängigkeit von der Signalfrequenz. passiver lautsprecher...
-
Seite 21: Oval 10 (Artnr. 410117, 410118)
Technische Daten 5.3 Oval 10 (Artnr. 410117, 410118) Bestückung 2 × 4-Zoll-Hochtöner 1 × 10-Zoll-Tieftöner Belastbarkeit 150 W (RMS), 300 W (Musik), 600 W (Peak) Impedanz 8 Ω Empfindlichkeit 90 dB (1 W @ 1 m) Maximaler Schalldruck 111 dB (1 m) 118 dB (peak) Frequenzbereich (–3 dB) 45 Hz …... - Seite 22 Technische Daten Frequenzgang Die folgende Abbildung zeigt den Verlauf von Schalldruckpegel (1) und Impedanz (2) in Abhängigkeit von der Signalfrequenz. passiver lautsprecher...
-
Seite 23: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa- ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie- derverwertung zugeführt werden. - Seite 24 Notizen passiver lautsprecher...
- Seite 25 Notizen Oval 4, Oval 6, Oval 10...
- Seite 26 Notizen passiver lautsprecher...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
